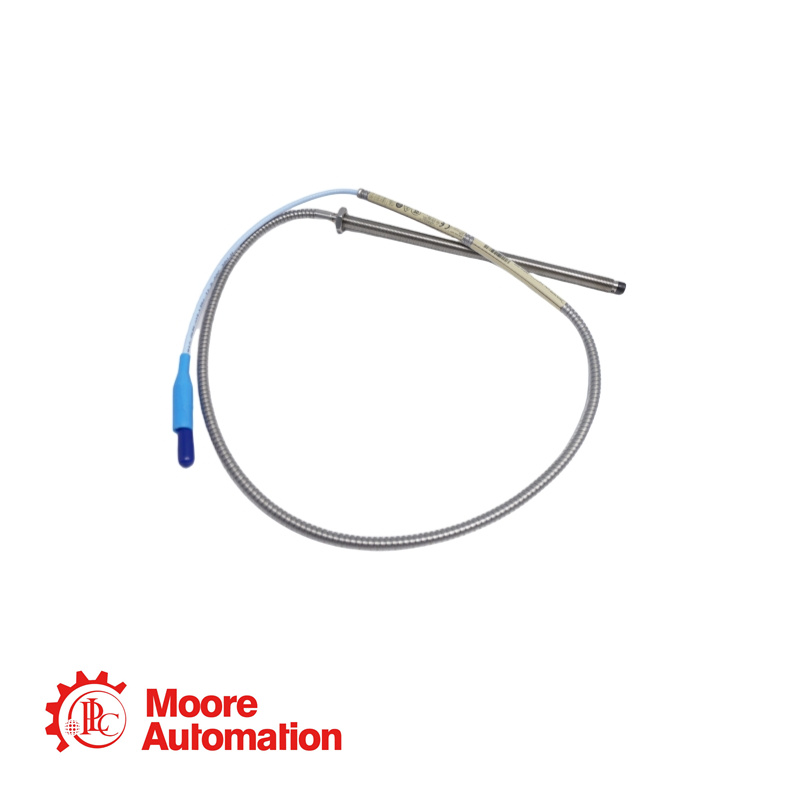

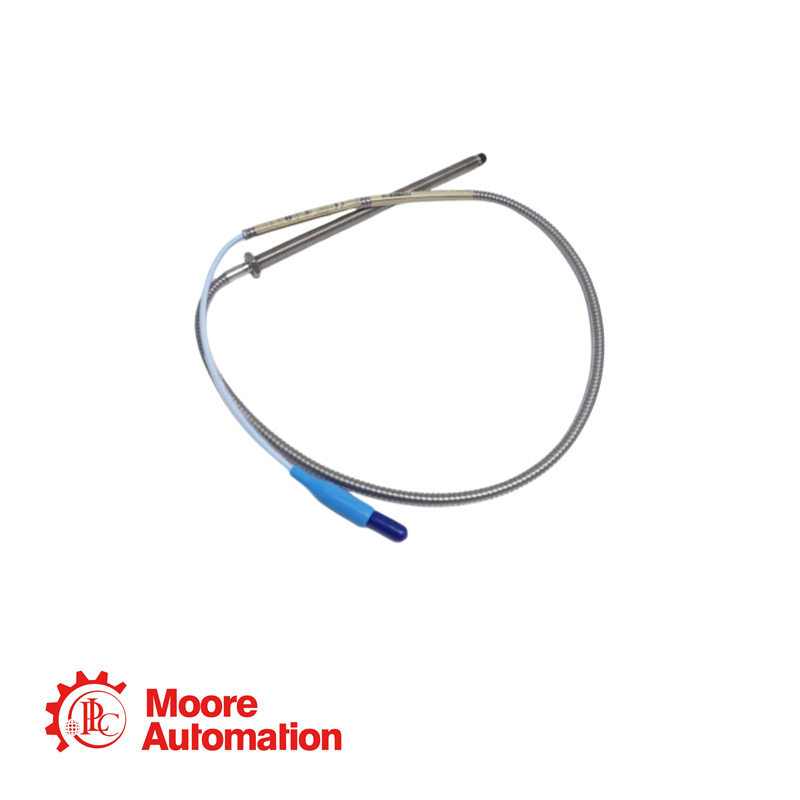

Sondes de proximité Bently 330104-00-20-15-12-05 3300 XL 8 mm

A : Option de longueur non filetée

Commande par incréments de 10 mm Configurations de longueur : Longueur maximale non filetée : 230 mm Longueur minimale non filetée : 0 mm Exemple : 0 6 = 60 mm

B : Longueur totale du boîtier Ooption

Commandez par incréments de 10 mm Configurations de filetage métrique : Longueur maximale du boîtier : 250 mm Longueur minimale du boîtier : 20 mm Exemple : 0 6 = 60 mm

C : Option de longueur totale

15

1,5 mètre (4,9 pieds)

D : Option de connecteur et de type de câble

12

Connecteur coaxial miniature ClickLoc, câble FluidLoc

E : Option d'approbation de l'agence

05

Homologations CSA, ATEX, IECEx

Sonde standard

-52°C à +177°C (-62°F à +350°F)

Résistance de sortie

50 Ω

Capacité du câble d'extension

69,9 pF/m (21,3 pF/ft) typique

Câblage sur le terrain

0,2 à 1,5 mm² (16 à 24 AWG) [0,25 à 0,75 mm² (18 à 23 AWG) avec embouts]. Il est recommandé d'utiliser un câble triad blindé à trois conducteurs. Longueur maximale : 305 mètres.

Écart par rapport à la ligne droite de meilleur ajustement (DSL)

Moins de ±0,06 mm (±2,3 mils).

Réponse en fréquence

0 à 10 kHz : +0, -3 dB typique, avec jusqu'à 305 mètres (1 000 pieds) de câblage sur le terrain.

Sonde à plage de température étendue

-52°C à +218°C (-62°F à +425°F) pour la pointe de la sonde ; - 51°C à +260°C (-60°F à +500°F) pour le câble et le connecteur de la sonde.
