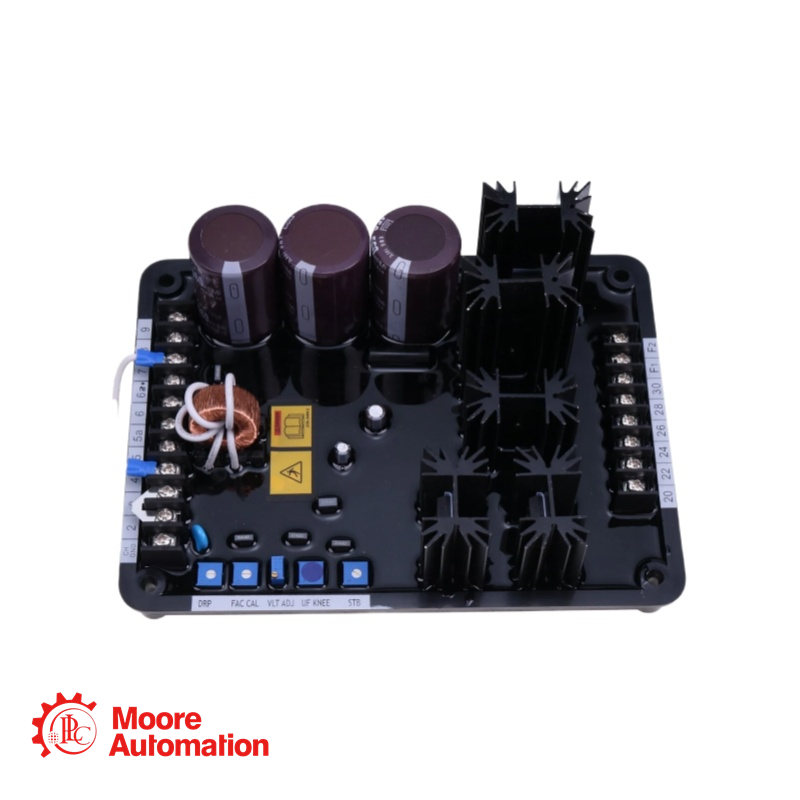

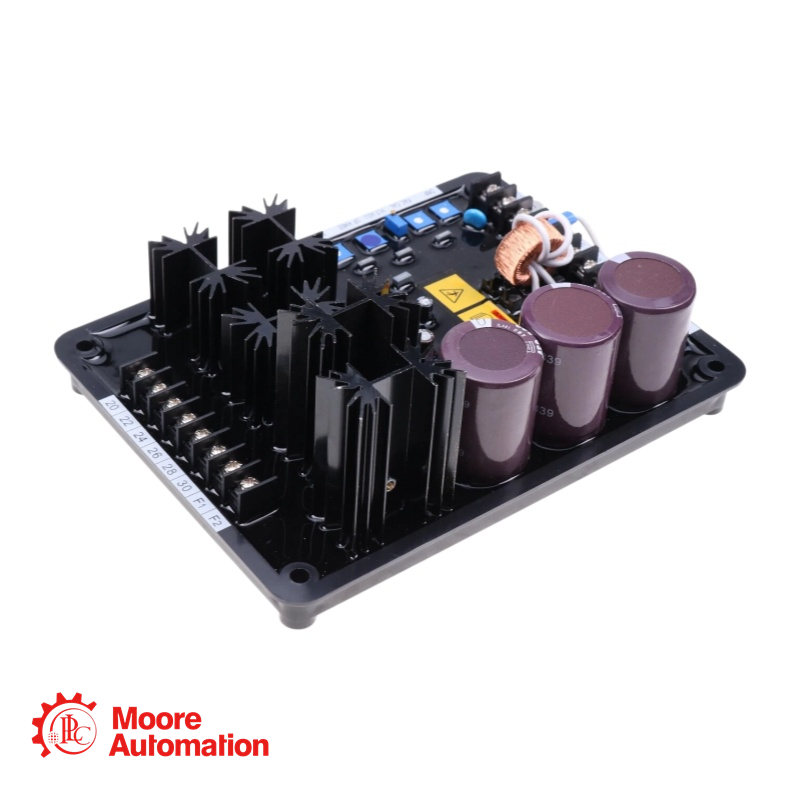

Régulateur de tension automatique BASLER AVC63-12A1

Le régulateur de tension automatique (AVR) Basler AVC63-12A1 est un dispositif à semi-conducteurs conçu pour les générateurs synchrones sans balais. Il régule la tension de sortie du générateur en mesurant la tension, en la convertissant en un signal continu et en le comparant à une tension de référence. L'AVC63-12A1 offre une détection monophasée ou triphasée, une compensation de fréquence à pente sélectionnable, une coupure en cas de surexcitation par temps inverse, une compensation de la tension résiduelle et une entrée accessoire pour la compatibilité avec les contrôleurs de facteur de puissance/var ou les limiteurs d'excitation. Il est idéal pour les groupes électrogènes industriels exigeant une régulation de tension fiable et précise.

Q : Le circuit intégré AVC63-12A1 nécessite-t-il une source d'alimentation externe pour générer de la tension ?

R : Non. Il génère automatiquement de la tension à partir de la tension résiduelle du générateur, même si elle est aussi faible que 6 Vca. Si la tension résiduelle est insuffisante, un allumage par étincelle peut être effectué.

Q : Puis-je utiliser un réglage de tension à distance ?

A: Oui. Retirez le cavalier entre les bornes 4 et 7, connectez un potentiomètre de 10 kΩ entre les bornes 6a et 7, et réglez le VLT ADJ du panneau avant complètement dans le sens horaire.

Q : Que dois-je faire si la tension du générateur ne se stabilise pas ?

A : Commencez par amorcer le champ (générateur à l'arrêt) avec une tension ≤ 24 Vcc et une résistance de limitation de courant. Coupez ensuite l'alimentation pendant une minute pour réinitialiser le circuit de surexcitation.
