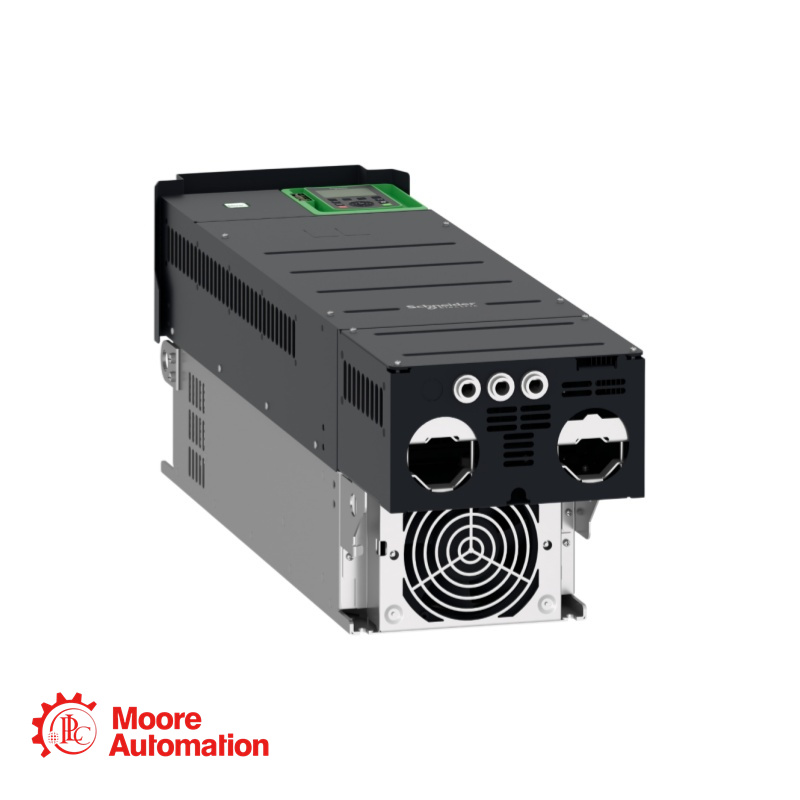

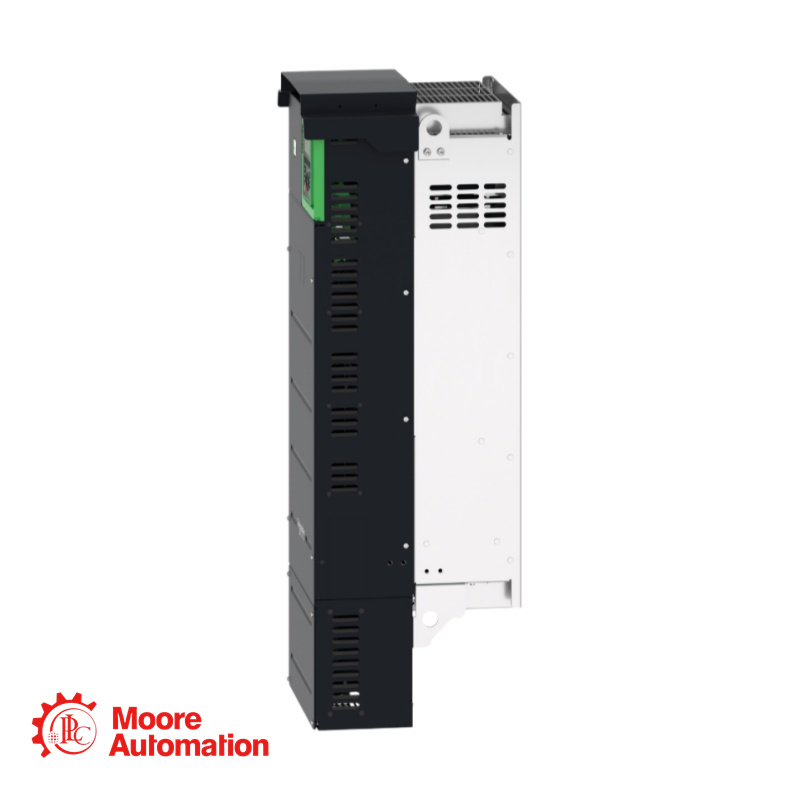

Variateur de vitesse Schneider ATV930D75N4

🔹Aperçu rapide

Description courte

Ce processus Altivar ATV930D75N4 Ce variateur de vitesse peut alimenter des moteurs triphasés synchrones et asynchrones. Il convient aux moteurs d'une puissance nominale jusqu'à 75 kW/100 CV pour les applications nécessitant une légère surcharge (jusqu'à 120 %) et aux moteurs d'une puissance nominale jusqu'à 55 kW/75 CV pour les applications nécessitant une surcharge importante (jusqu'à 150 %). Il fonctionne avec une tension d'alimentation nominale de 380 Vca à 480 Vca. Ce variateur de vitesse/fréquence (VSD/VFD) est spécialement conçu pour les processus industriels, notamment dans les secteurs suivants : pétrole et gaz, mines, minéraux et métaux, agroalimentaire, eau et traitement des eaux usées. Il offre des performances moteur élevées et un contrôle total de tout type d'accouplement dans les applications maître/esclave. Les services réseau garantissent la continuité de fonctionnement même en cas de coupure de connexion. Le serveur web et l'enregistrement des données contribuent à réduire les temps d'arrêt grâce à un dépannage rapide et une maintenance préventive. Sa connectivité avancée, incluant EtherNet/IP et Modbus TCP, permet une intégration poussée dans les architectures d'automatisation.

Points forts

Unité de freinage intégrée : transistor de freinage intégré pour les applications de freinage dynamique.
Connectivité avancée : LED d’état de communication intégrées et compatibilité avec les cartes de communication modulaires.
Sécurité fonctionnelle : Entrées STO (Safe Torque Off) intégrées (STOA, STOB) conformes aux normes SIL.
Résistance environnementale robuste : Certifié pour les environnements 3C3 (chimiques) et 3S3 (poussières) selon EN/IEC 60721-3-3.
Flexibilité d'application : Préconfigurée et optimisée pour des segments spécifiques de machines industrielles

🔹Données techniques clés

Phase : 3 phases
Courant de sortie continu :
145 A 2,5 kHz en service normal
106 A 2,5 kHz usage intensif
Tension d'alimentation nominale : 380…480 V
Courant de sortie nominal : 145,0 A
Puissance du moteur : 75,0 kW en fonctionnement normal
55,0 kW usage intensif
Nombre d'entrée discret : 10
Numéro de sortie discrète : 2
Nombre d'entrées analogiques : 3
Sortie analogique numéro : 2
Numéro de sortie du relais : 3

🔹Domaines d'application

Transformation des aliments et des boissons : mélangeur, convoyeur, broyeur
Levage : Grue de process
Marine : Propulseur, Treuil
Travail des matériaux (bois, céramique, pierre, PVC, métal) : Presse, extrudeuse
Exploitation minière des minéraux et des métaux :
Autre application
Pétrole et gaz : appareil de forage, pompe à cavité progressive, pompe à tiges, pompe de regazéification, compresseur de regazéification, séparateur
Autre application
Eau et eaux usées : Séparateur
