Description

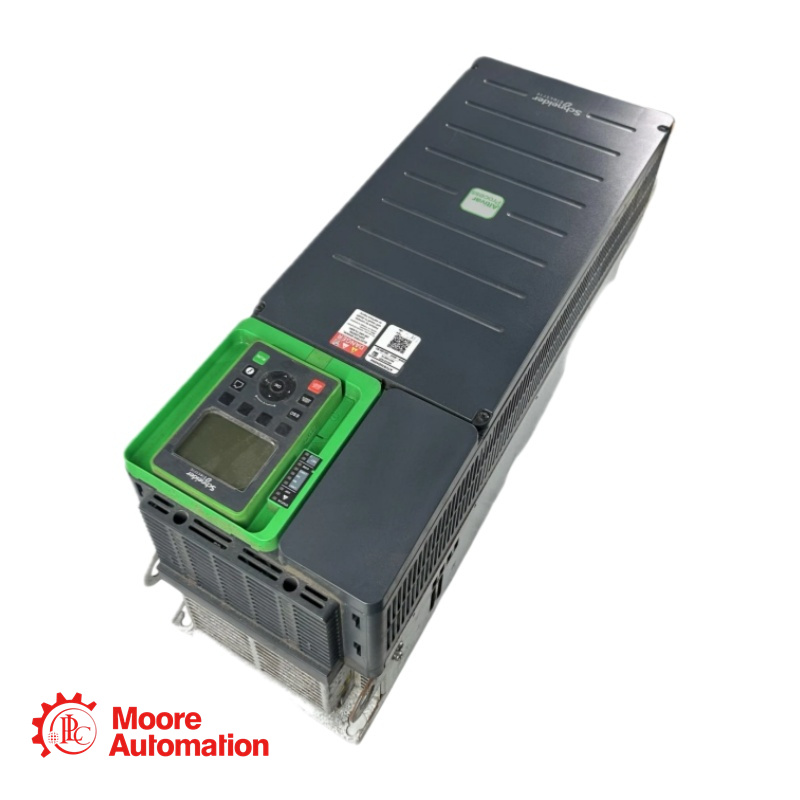

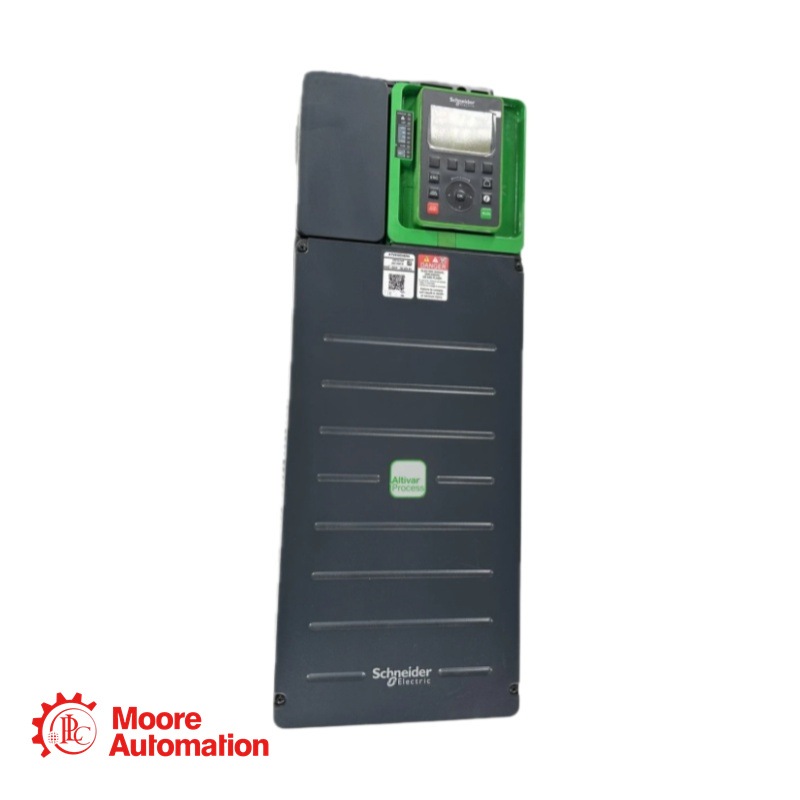

• Le variateur de vitesse ATV930D45N4 de 45 kW (400/480 V) appartient à la gamme Altivar Process ATV900. Il intègre un système de freinage et bénéficie d'un indice de protection IP21. Il comprend une connectique E/S embarquée avancée (10 entrées discrètes, 3 entrées analogiques, 2 sorties discrètes, 2 sorties analogiques et 3 sorties relais) et des fonctions de sécurité complètes, telles que la coupure de couple sécurisée (STO). Conçu pour un montage mural, il nécessite une installation verticale (±10°) pour un refroidissement optimal, avec des dégagements spécifiques (≥ 100 mm en haut et en bas, ≥ 10 mm sur les côtés).

Spécification

●Nom du produit : Variateur de vitesse ATV930D45N4
●Série : ATV930
●Puissance nominale : 45 kW
●Tension : 400/480 V
●Entrées analogiques : 3 (AI1, AI2, AI3) : 0-10 V CC ou 0/4-20 mA, résolution 12 bits
●Puissance dissipée : 121 W (convection naturelle) / 943 W (convection forcée) à 380 V, 4 kHz
●Débit d'air de refroidissement : 240 m³/h
●Humidité relative : 5 à 95 % sans condensation

Application

Le ATV930D45N4 est largement utilisé dans :

Transformation des aliments et des boissons : mélangeur, convoyeur, broyeur

Levage : Grue de process

Marine : Propulseur, Treuil

Travail des matériaux (bois, céramique, pierre, PVC, métal) : Presse, Extrudeuse

Exploitation minière, minéraux et métaux : autres applications

FAQ pour ATV930D45N4

• Q1 : Quels sont les dégagements de montage requis pour l'ATV930D45N4 ?

A : Vous devez laisser au moins 100 mm (3,94 po) d'espace libre au-dessus et en dessous du disque, et au moins 10 mm (0,39 po) sur les côtés. L'appareil doit être monté verticalement (±10°).

• Q2 : Le disque peut-il être monté côte à côte avec d'autres disques ?

R : Oui, mais uniquement pour une configuration IP20 et avec un maximum de deux disques montés côte à côte. On parle alors de « Type de montage B : IP20 côte à côte ».

• Q3 : Quelle est l'altitude maximale de fonctionnement de ce variateur sans détarage ?

A : Le variateur peut fonctionner à des altitudes allant jusqu'à 1 000 mètres sans réduction de puissance. Entre 1 000 et 4 800 mètres, le courant doit être réduit de 1 % par tranche de 100 mètres.

• Q4 : Quelles sont les valeurs nominales du relais de défaut (R1) ?

A : Le relais de défaut R1 est configurable en NO/NF. Son courant de commutation maximal est de 3 A sous 250 V CA (charge résistive) ou de 3 A sous 30 V CC (charge résistive). Pour les charges inductives, il est de 2 A sous 250 V CA ou de 2 A sous 30 V CC. Le courant de commutation minimal est de 5 mA sous 24 V CC.
