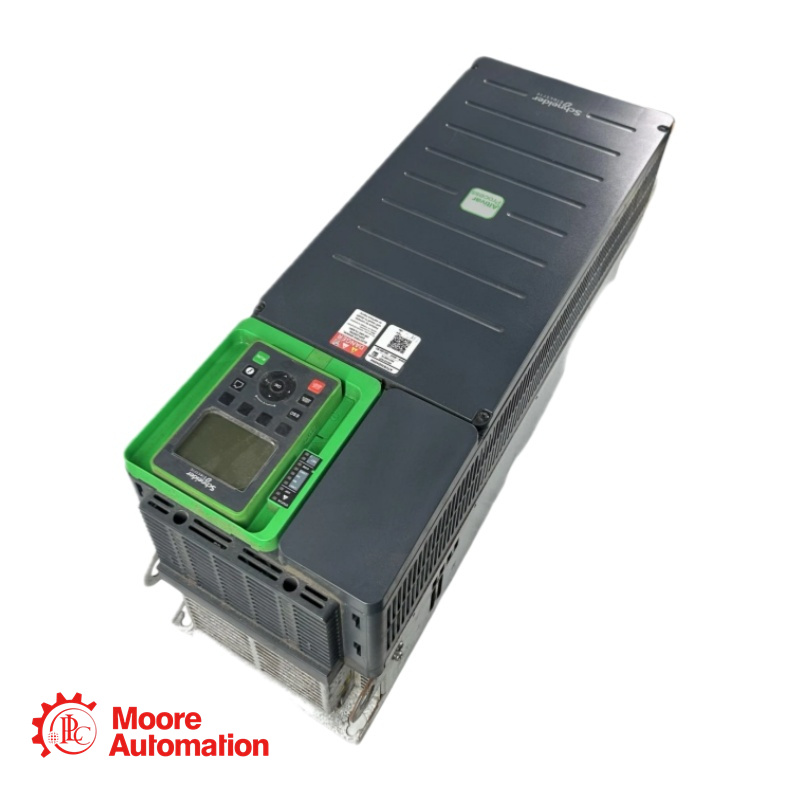

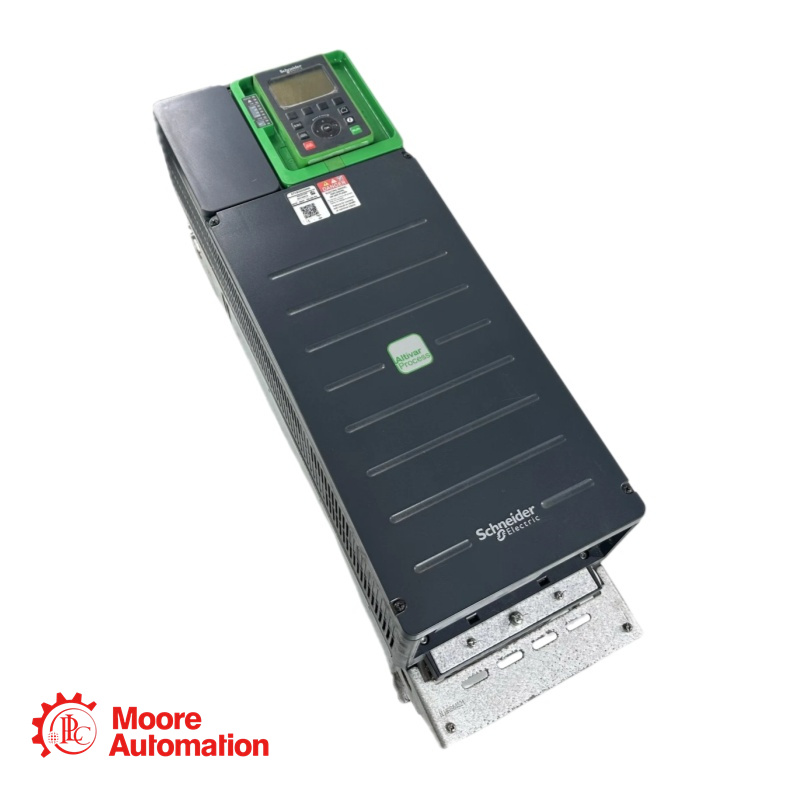

Variateur de vitesse Schneider ATV930D45N4

🔹Aperçu rapide

Description courte

Ce processus Altivar ATV930D45N4 Ce variateur de vitesse peut alimenter des moteurs triphasés synchrones et asynchrones. Il convient aux moteurs d'une puissance nominale jusqu'à 45 kW/60 ch pour les applications nécessitant une légère surcharge (jusqu'à 120 %) et aux moteurs d'une puissance nominale jusqu'à 37 kW/50 ch pour les applications nécessitant une surcharge importante (jusqu'à 150 %). Il fonctionne sous une tension d'alimentation nominale de 380 V à 480 V CA. Ce variateur de vitesse/fréquence (VSD/VFD) est spécialement conçu pour les processus industriels, notamment dans les secteurs suivants : pétrole et gaz, mines, minéraux et métaux, agroalimentaire, eau et eaux usées. Il offre des performances moteur élevées et un contrôle total de tout type d'accouplement dans les applications maître/esclave. Les services réseau garantissent la continuité de fonctionnement même en cas de coupure de connexion. Le serveur web et l'enregistrement des données contribuent à réduire les temps d'arrêt grâce à un dépannage rapide et une maintenance préventive. Sa connectivité avancée, incluant EtherNet/IP et Modbus TCP, permet une intégration poussée dans les architectures d'automatisation. Il est conçu pour être monté en position verticale (+/- 10 °) sur un mur.

Points forts

Unité de freinage intégrée : transistor de freinage intégré pour les applications de freinage dynamique.
Connectivité avancée : LED d’état de communication intégrées et compatibilité avec les cartes de communication modulaires.
Sécurité fonctionnelle : Entrées STO (Safe Torque Off) intégrées (STOA, STOB) conformes aux normes SIL.
Résistance environnementale robuste : Certifié pour les environnements 3C3 (chimiques) et 3S3 (poussières) selon EN/IEC 60721-3-3.
Flexibilité d'application : Préconfigurée et optimisée pour des segments spécifiques de machines industrielles

🔹Données techniques clés

Tolérance relative de la tension secteur symétrique : 10 %
Tolérance de fréquence relative du réseau symétrique : 5 %
Courant de sortie nominal : 88,0 A
Puissance du moteur : 45,0 kW en fonctionnement normal
37,0 kW pour les travaux intensifs
Nombre d'adresses : 1 à 247 pour le bus série Modbus
Nombre d'entrée discret : 10
Numéro de sortie discrète : 2
Nombre d'entrées analogiques : 3
Sortie analogique numéro : 2
Numéro de sortie du relais : 3
Fréquence de sortie maximale : 599 Hz

🔹Domaines d'application

Transformation des aliments et des boissons : mélangeur, convoyeur, broyeur
Levage : Grue de process
Marine : Propulseur, Treuil
Travail des matériaux (bois, céramique, pierre, PVC, métal) : Presse, extrudeuse
Exploitation minière des minéraux et des métaux :
Autre application
Pétrole et gaz : appareil de forage, pompe à cavité progressive, pompe à tiges, pompe de regazéification, compresseur de regazéification, séparateur
Autre application
Eau et eaux usées : Séparateur
