Variateur de vitesse ATV61HD75N4 - Schneider

Contactez-nous ici !

Ventes Directrice Frida ★★★★★

Description

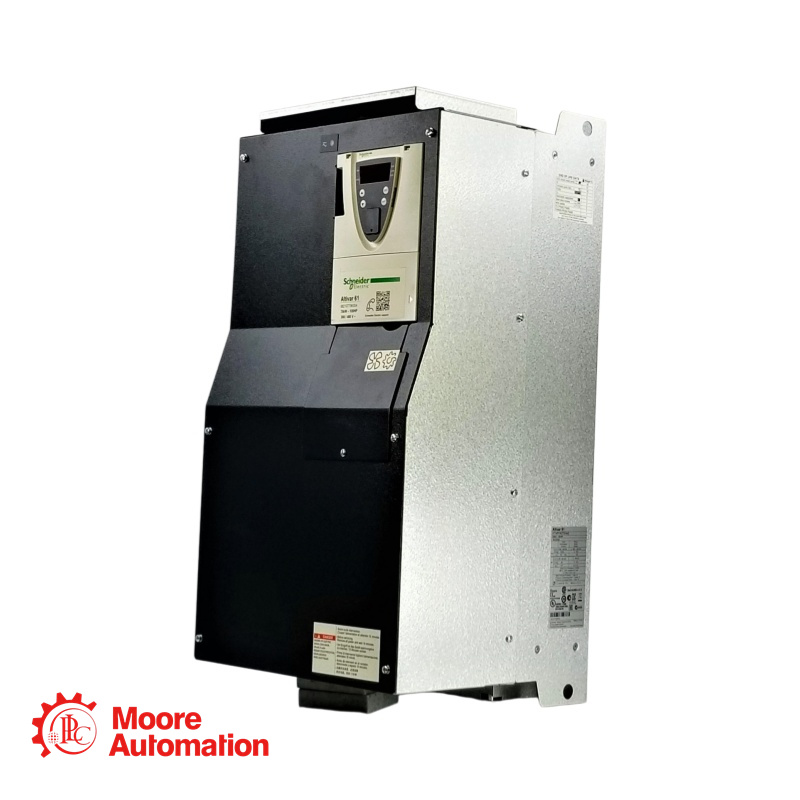

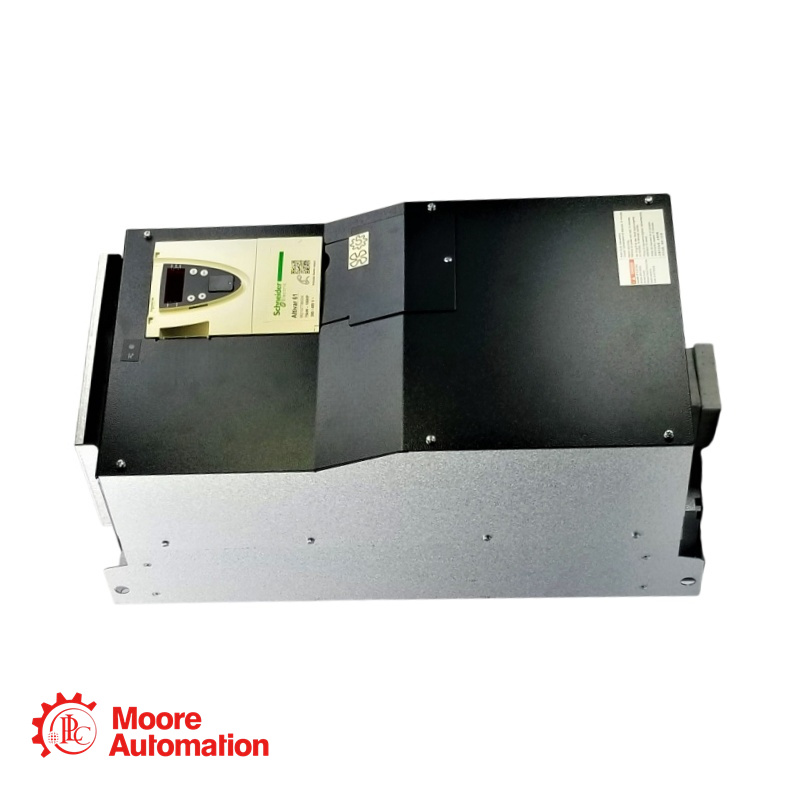

• Le Schneider Electric Altivar 61 ATV61HD75N4 est un variateur de vitesse de 75 kW (100 HP) de la série Altivar 61, dédié aux machines de pompage et de ventilation (ventilateurs, pompes, compresseurs) dans les applications industrielles et de bâtiment.

• Commande vectorielle de flux sans capteur pour moteurs asynchrones et commande vectorielle sans capteur pour moteurs synchrones, assurant un couple élevé et une régulation de vitesse précise sans dispositifs de rétroaction.

Spécification

●Type de produit : Variateur de vitesse
●Puissance du moteur : 75 kW / 100 HP (triphasé, 380...480 V)
●Tension d'alimentation : 380...480 V (-15 % / +10 %)
●Nombre de phases : 3 phases
●Courant de ligne : 167 A à 380 V / 137 A à 480 V
●Puissance apparente : 109,9 kVA à 380 V
●Isc prospectif maximal de la ligne : 22 kA
●Fréquence de commutation nominale : 12 kHz
●Plage de fréquences de commutation : 1…16 kHz (12…16 kHz avec déclassement)
●Courant transitoire maximal : 192 A pendant 60 secondes
●Température de fonctionnement : -10…50 °C (sans déclassement), 50…60 °C (avec déclassement)
●Température de stockage : -25 à 70 °C

Application

Le ATV61HD75N4 est largement utilisé dans :

Pompage : pompes centrifuges, surpresseurs, pompes de circulation, systèmes d'irrigation

Ventilation : Ventilateurs industriels, souffleurs, systèmes CVC, ventilateurs d'extraction, tours de refroidissement

Traitement de l'air : CTA (Centrales de traitement d'air), compresseurs

Commande des appareillages de commutation : Commande locale ou à distance des disjoncteurs, des sectionneurs et des interrupteurs de mise à la terre.

Machines industrielles : convoyeurs (usage léger), mélangeurs (couple constant avec réduction de puissance)

FAQ pour ATV61HD75N4

• Q1 : Quelle est la différence entre Altivar 61 et Altivar 71 ?

A:L'Altivar 61 est optimisé pour les applications à couple variable (quadratique) telles que les pompes et les ventilateurs, tandis que l'Altivar 71 est conçu pour les applications à couple constant telles que les convoyeurs, les extrudeuses et le levage. L'ATV61 intègre des algorithmes d'économie d'énergie spécifiquement adaptés aux charges centrifuges.

• Q2 : Le modèle ATV61HD75N4 peut-il être utilisé avec un moteur synchrone ?

UN: Oui. Il prend en charge la commande vectorielle sans capteur pour les moteurs synchrones (moteurs à aimants permanents) sans codeur de retour d'information.

• Q3 : Qu'est-ce que la fonction « Suppression de l'alimentation » ?

UN: La fonction de coupure d'alimentation (borne PWR) est une fonction de sécurité de coupure de couple (STO) qui coupe l'alimentation du moteur sans couper l'alimentation de la section de commande du variateur.

• Q4 : Que se passe-t-il au-delà d'une température de fonctionnement de 50 °C ?

UN: Au-delà de 50 °C, le variateur nécessite une réduction de sa puissance (diminution du courant de sortie). Un fonctionnement jusqu'à 60 °C est possible avec une réduction de puissance appropriée. Un kit de ventilation pour carte de contrôle est recommandé au-delà de 50 °C pour un refroidissement optimal.
