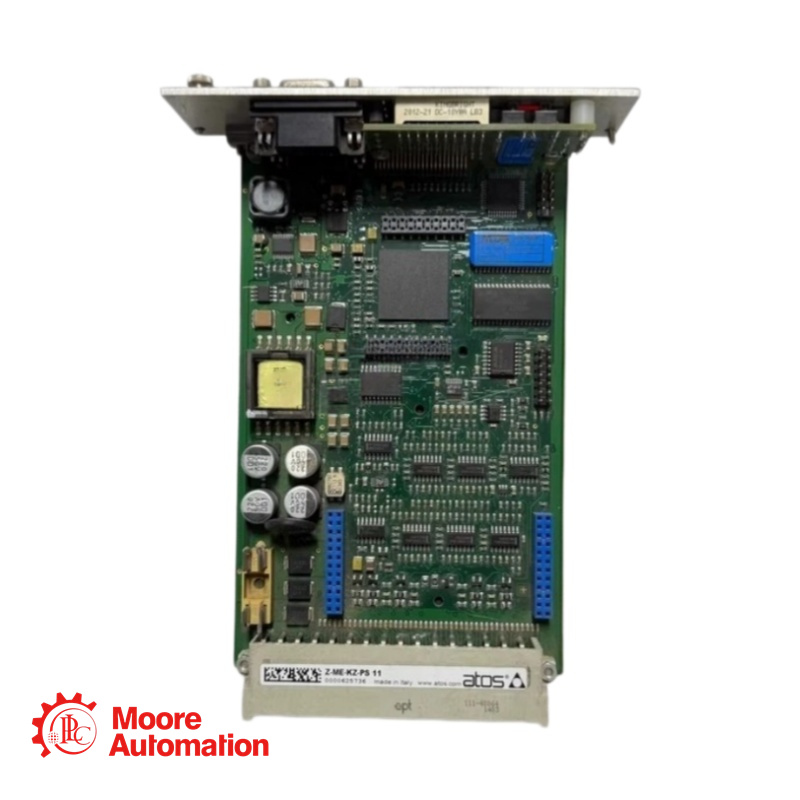

Contrôleur de position numérique Z-ME-KZ-PS

Le Z-ME-KZ-PS Il s'agit d'un contrôleur numérique en boucle fermée conçu spécifiquement pour les presses à injecter les plastiques. Il assure la régulation en boucle fermée de la vitesse et de la force/pression en fonction des commandes en temps réel (analogiques ou par bus de terrain) générées par l'unité de commande de la machine. Le contrôleur reçoit des signaux de retour de position et de pression et génère un signal de référence pour la vanne proportionnelle qui régule le débit hydraulique vers l'actionneur d'injection.

Le contrôleur prend en charge plusieurs types de capteurs de position (SSI, codeur incrémental, potentiomètre, analogique) et des entrées pour capteurs de pression. Il est logé au format Eurocard (DIN 41494) et dispose d'un panneau avant avec un afficheur 4 chiffres, des touches de fonction, des LED d'état, des points de test et des ports de communication pour la configuration et le diagnostic.

DÉTAILS Z-ME-KZ-PS

Modèle : Z-ME-KZ-PS/Gl
Alimentation : +24 Vcc (20-32 Vrms redressés/filtrés, ondulation max. 10 %)
Consommation électrique maximale : 10 W
Entrées du capteur de position : SSI, codeur incrémental, potentiomètre, analogique
Entrées du transducteur de pression : analogiques (tension ou courant), 2 canaux
Entrées analogiques : ±10 V (Ri > 100 kΩ) ou 0-20 mA (Ri < 500 Ω)
Sorties analogiques : ±10 V à 10 mA max., ou 0-20 mA à 500 Ω max.
Entrées numériques : 8 canaux, 0-5 V OFF, 16-24 V ON, Ri > 10 kΩ
Sorties numériques : 7 canaux, 0-24 V à 30 mA max.
Entrée d'activation : 0-5 V OFF, 16-24 V ON, Ri > 10 kΩ
Sortie de défaut : 0-24 V à 50 mA max (0 V = défaut, 24 V = normal)

Z-ME-KZ-PS

Foire aux questions (FAQ)

Q : À quoi sert le Z-ME-KZ-PS ?
UN: Il s'agit d'un contrôleur en boucle fermée pour machines de moulage par injection plastique. Il gère la vitesse d'injection, la pression de maintien, la contre-pression et les phases de décompression.

Q : Quels types de capteurs de position prend-il en charge ?
UN: Il prend en charge les interfaces SSI (interface série synchrone), les codeurs incrémentaux, les potentiomètres et les capteurs de position analogiques (tension ou courant). Le type d'entrée est sélectionnable par logiciel.

Q : Combien de capteurs de pression peuvent être connectés ?
UN: Il est possible de connecter jusqu'à deux capteurs de pression déportés pour une commande alternée de position et de force. Pour une commande de position et de pression, un seul capteur suffit.

Q : Quelles sont les options de communication disponibles ?
UN: Standard : port série RS232 (panneau avant) pour la configuration via le logiciel Atos Z-SW
Option BP : PROFIBUS DP (panneau avant) pour la communication par bus de terrain
Option BC : CANopen (connecteur arrière) pour la communication par bus de terrain

Q : Comment le contrôleur est-il configuré et réglé ?
UN: La configuration et le réglage s'effectuent à l'aide du logiciel de programmation Atos Z-SW via le port série RS232. Les paramètres comprennent la dynamique PID, la mise à l'échelle, les limites, la configuration des E/S numériques et la gestion des défauts.

Q : Quelle est l'alimentation électrique recommandée pour cette manette ?
UN: Une alimentation stabilisée ou redressée/filtrée de 24 Vcc est nécessaire. Pour les alimentations redressées, prévoyez au moins 10 000 μF/40 V pour les redresseurs monophasés ou 4 700 μF/40 V pour les redresseurs triphasés.
