Relais de surcharge thermique ABB TA25DU-1.8M 1SAZ211201R2025
Relais de surcharge thermique ABB TA25DU-1.8M 1SAZ211201R2025
Relais de surcharge thermique ABB TA25DU-1.8M 1SAZ211201R2025

Relais de surcharge thermique ABB TA25DU-1.8M 1SAZ211201R2025

VÉRIFICATION DES RÉFÉRENCES PRODUIT

TA25DU-1,8M

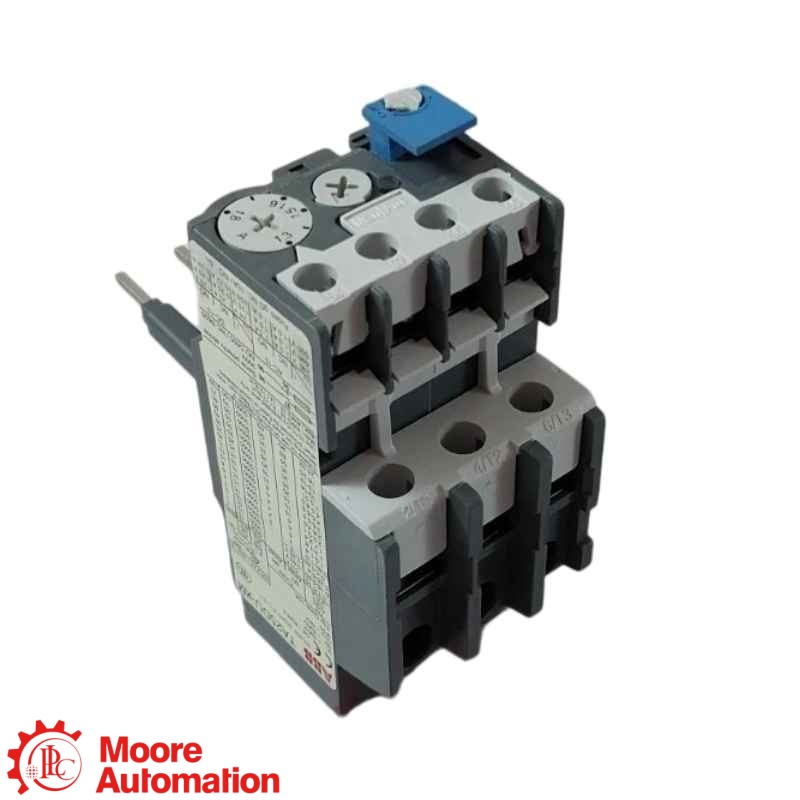

Le relais thermique tripolaire ABB TA25DU-1.8M (référence 1SAZ211201R2025) est destiné à la protection des démarreurs de moteurs. Il offre un réglage de courant de 1,30 à 1,80 A, une classe de déclenchement de 10 A, une sensibilité à la coupure de phase et un contact auxiliaire normalement fermé et un contact auxiliaire normalement ouvert.

CODE DE COMMANDE1SAZ211201R2025
PLAGE DE RÉGLAGE1,30–1,80 A
CLASSE DE VOYAGE10A
POTEAUXtripolaire
MARQUEABB
TYPE DE PRODUITRelais de surcharge thermique
CONDITIONS / GARANTIEProduit neuf d'origine · Garantie d'un an
VÉRIFICATIONCode de commande, plage de réglage et contacteur de correspondance
DEMANDER UN DEVIS
  • Marque :

    ABB
  • Numéro d'article :

    TA25DU-1.8M 1SAZ211201R2025
  • La description :

    Thermal Overload Relay
RECHERCHE DE MODÈLESTrouvez une référence spécifiqueOuvrez directement la page produit Moore Automation la mieux adaptée à votre profil.
INFORMATIONS PRODUIT · RÉFÉRENCE OFFICIELLE ABB
ABB ↗ RELAIS DE SURCHARGE THERMIQUE
PROTECTION MOTEUR ABB · RELAIS DE SURCHARGE THERMIQUE

TA25DU-1,8M

1SAZ211201R2025 · CLASSE DE TRAJET 10A

Relais de surcharge thermique · réglage réglable de 1,30 à 1,80 A · trois pôles protégés · sensibilité à la défaillance de phase · 1 contact auxiliaire NC + 1 contact auxiliaire NO.

RÔLE DU PRODUIT

TA25DU-1,8M Il s'agit d'un relais de surcharge thermique tripolaire ABB pour la protection des démarreurs de moteurs. Il surveille les surcharges prolongées et les défauts de phase et déclenche le circuit de commande du démarreur ; il n'assure pas la coupure en cas de court-circuit.

NOTE DE CONFIGURATION

Confirmer l'intégralité 1SAZ211201R2025 code de commande, courant de pleine charge du moteur, réglage 1,30–1,80 A, châssis de contacteur ABB AX compatible, mode de réinitialisation, câblage du contact auxiliaire et dispositif de protection contre les courts-circuits en amont avant remplacement.

👩‍💼VOUS VOULEZ LE MEILLEUR PRIX ?FridaLeader des ventes 🏆
✉ COURRIELventes5@mooreplc.com WHATSAPP+86 153 5940 8275
DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure de la référence TA25DU-1.8M

ABB identifie TA25DU comme la famille des relais de surcharge thermique tripolaire et 1,8 M comme la variante de réglage du courant de 1,30 à 1,80 A.

TA25DU
Famille de relaisRelais de surcharge thermique tripolaire ABB
1,8 M
Variante de réglage du courantPlage de réglage de 1,30 à 1,80 A
RÉFÉRENCE OFFICIELLE ABB

Spécifications techniques

VÉRIFIER LA CONFIGURATION COMPLÈTE
Données d'exploitation et de protection−
Plage de réglage1,30–1,80 A
Courant de fonctionnement nominal1,8 A
Classe de voyage10A
Poteaux protégés3
Tension d'isolation nominale690 V
Tension de tenue aux impulsions6 kV
Sensible aux défauts de phase conformément à la norme IEC/EN 60947-4-1 et compensé en température.
Contacts, Réinitialiser et Test+
Contacts auxiliaires1 NC (95-96) et 1 NO (97-98)
RéinitialiserRéinitialisation manuelle ou automatique sélectionnable
Commandes avantFonctions TEST et STOP avec indication de trajet visible
Montage et coordination+
Contacteur adaptéMontage direct avec le contacteur bloc ABB AX approprié ; vérifier la désignation et l’alignement des bornes

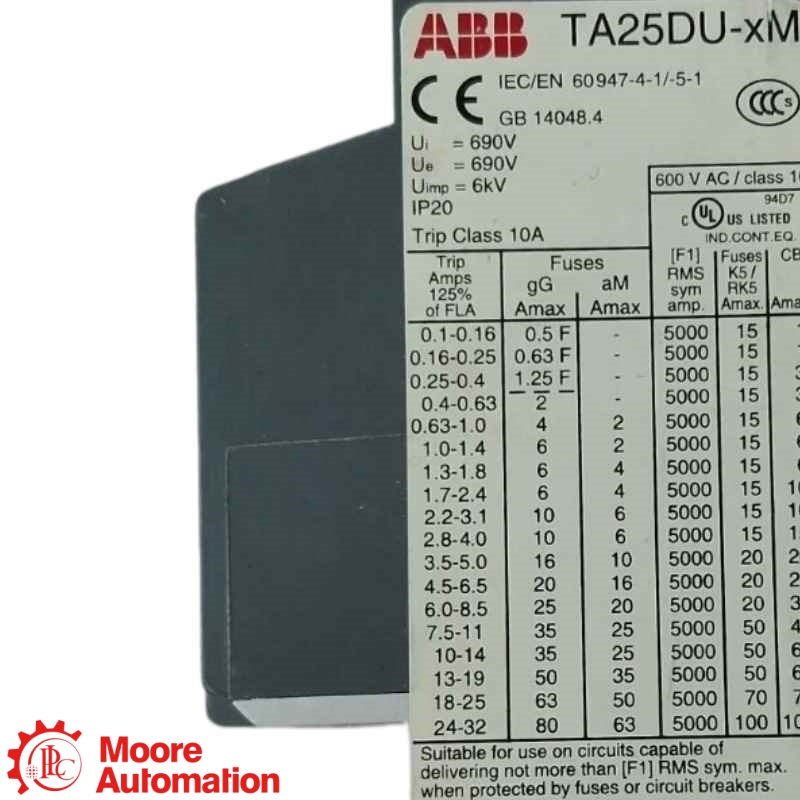

Protection contre les courts-circuitsABB indique une coordination de 6 A gG ou 4 A aM pour cette variante de 1,30 à 1,80 Å
Cycle de vieLes modèles TA25DU à TA75DU sont listés comme étant en édition limitée à partir de juillet 2022 ; veuillez confirmer la disponibilité et le remplacement approuvé.
Source: Catalogue ABB Protection et Contrôle des Moteurs et Mise à jour ABB LCM 2022.
FAQ

Questions fréquemment posées par les acheteurs

Qu'est-ce que l'ABB ? TA25DU-1,8M utilisé pour ?−

L'ABB TA25DU-1,8M Il s'agit d'un relais thermique tripolaire de surcharge protégeant un démarreur de moteur contre les surcharges prolongées et les défauts de phase. Configuré pour un courant de 1,30 à 1,80 A et une classe de déclenchement de 10 A, il doit être adapté au courant nominal du moteur, à un contacteur compatible et à un dispositif de protection contre les courts-circuits en amont.

Quelle est l'autonomie actuelle et la classe de voyage ? TA25DU-1,8M fournir?+

TA25DU-1,8M Ce relais offre un réglage de surcharge ajustable de 1,30 à 1,80 A avec une classe de déclenchement de 10 A. Il assure la protection thermique du circuit moteur, mais le réglage doit correspondre au courant nominal du moteur et ne doit pas être utilisé comme valeur de protection contre les courts-circuits.

Quels contacts et modes de réinitialisation sont intégrés ? TA25DU-1,8M?+

TA25DU-1,8M Il comprend un contact normalement fermé (95-96) et un contact normalement ouvert (97-98) pour la signalisation de coupure et de déclenchement du contacteur. La réinitialisation peut être manuelle ou automatique ; le mode approprié dépend du circuit de commande et des exigences de sécurité de redémarrage.

La valeur de 1,8 A sur TA25DU-1,8M remplacer un fusible ou un disjoncteur ?+

TA25DU-1,8M Ce dispositif utilise 1,8 A comme limite supérieure de sa protection contre les surcharges thermiques, et non comme pouvoir de coupure en court-circuit. Les données de commande d'ABB associent cette variante à une protection de 6 A gG ou 4 A aM ; par conséquent, le dispositif en amont doit être conforme à la conception du démarreur et à la norme électrique applicable.

Quel est l'état du cycle de vie de TA25DU-1,8M?+

TA25DU-1,8M appartient à la famille de relais de surcharge thermique TA25DU qu'ABB a classée comme LIMITÉE à partir de juillet 2022. Le relais peut encore être obtenu en tant que stock de service, mais la disponibilité actuelle, le successeur approuvé et la compatibilité du contacteur doivent être vérifiés avant un remplacement lié au cycle de vie.

Les modèles TA25DU-1.4M ou TA25DU-2.4M peuvent-ils remplacer TA25DU-1,8M?+

TA25DU-1,8M Il s'agit de la version 1,30–1,80 A. Le TA25DU-1.4M couvre la plage 1,00–1,40 A et le TA25DU-2.4M la plage 1,70–2,40 A. Par conséquent, un chevauchement des plages ne garantit pas à lui seul l'interchangeabilité ; il est impératif de vérifier la référence, le courant moteur, le gabarit du contacteur, les données de coordination et la compatibilité des bornes.

Que faut-il vérifier avant d'installer ou de remplacer TA25DU-1,8M?+

TA25DU-1,8M doit être vérifié par son code de commande complet 1SAZ211201R2025, la plage de réglage 1,30–1,80 A, le courant de la plaque signalétique du moteur, la désignation du contacteur AX, l'alignement des bornes, la sélection de réinitialisation manuelle ou automatique, le câblage 95-96 et 97-98, les conditions ambiantes et la protection contre les courts-circuits en amont avant de mettre le démarreur sous tension.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez la configuration du TA25DU-1.8M avec Frida

Fournissez la plaque signalétique complète 1SAZ211201R2025, le courant de pleine charge du moteur, le modèle de contacteur ABB AX, le dispositif de protection, le câblage de commande, le mode de réinitialisation, la quantité et la destination pour la vérification de compatibilité.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT
FICHE DE DONNÉES

Manuels et références officielles pour
TA25DU-1,8M

Informations officielles du fabricant ABB concernant le relais de surcharge thermique TA25DU-1.8M, code de commande 1SAZ211201R2025.

Référence officielle du catalogue ABB

Les données de commande d'ABB Motor Protection and Control identifient le TA25DU-1.8M comme code de commande 1SAZ211201R2025 avec une plage de réglage de 1,30 à 1,80 A, une classe de déclenchement de 10 A, une protection contre les courts-circuits recommandée de 6 A gG / 4 A aM et un poids unitaire approximatif de 0,150 kg.

OUVRIR LE CATALOGUE OFFICIEL ↗

Contactez-nous pour obtenir de l'aide

Veuillez nous communiquer le code de commande complet, la quantité, la plaque signalétique du moteur, le type de contacteur, les exigences de réinitialisation et votre question technique ou relative à l'achat.

Les caractéristiques techniques se limitent à la configuration TA25DU-M documentée. Avant de commander, veuillez vérifier le démarreur installé, les données du moteur et la plaque signalétique complète 1SAZ211201R2025.

DÉMARREUR DE MOTEUR ABB · PROTECTION CONTRE LES SURCHARGES THERMIQUES

Comment le TA25DU-1.8M s'adapte à un démarreur de moteur ABB

ABB est le fabricant ; TA25DU-1,8M est le relais de surcharge thermique tripolaire ; et le code de commande 1SAZ211201R2025 identifie la version 1,30–1,80 A, classe de voyage 10A.

RÔLE DU SYSTÈME

PROTECTION CONTRE LES SURCHARGES DU MOTEUR

Déclenche le circuit de commande du démarreur en cas de surcharge prolongée ou de défaillance de phase.

FORMULE ACTUELLE

1,30–1,80 A

Le courant indiqué sur la plaque signalétique du moteur doit se situer dans la plage spécifiée et déterminer le réglage réel du cadran.

STARTER FIT

MONTAGE DU CONTACTEUR DIRECT

Faites correspondre le cadre du contacteur ABB AX, l'alignement des bornes et le tableau de coordination du démarreur.

Relation systémique : Avant le remplacement, vérifiez le courant du moteur, la désignation du contacteur, la tension d'alimentation, le dispositif de protection contre les courts-circuits, le câblage 95-96/97-98, le mode de réinitialisation et l'état du boîtier.

DOMAINES D'APPLICATION

Carte d'application pour TA25DU-1.8M

Protection du démarreur moteur

Protège les circuits des moteurs triphasés contre les surcharges prolongées et les défaillances de phase.

Application de paramètres actuels

Plage de réglage de 1,30 à 1,80 A ; régler le cadran sur le courant de pleine charge indiqué sur la plaque signalétique du moteur.

CENTRE D'APPLICATIONS
TA25DU-1,8M
1SAZ211201R2025 · Relais de surcharge thermique · Classe de déclenchement 10 A
Intégration de contacteurs

Montage direct avec un contacteur ABB AX compatible ; vérifier l’alignement du cadre et des bornes.

Vérification du remplacement

Vérifiez le code de commande complet, le câblage 1 NC + 1 NO, le mode de réinitialisation, la coordination en amont et l'état du cycle de vie.
