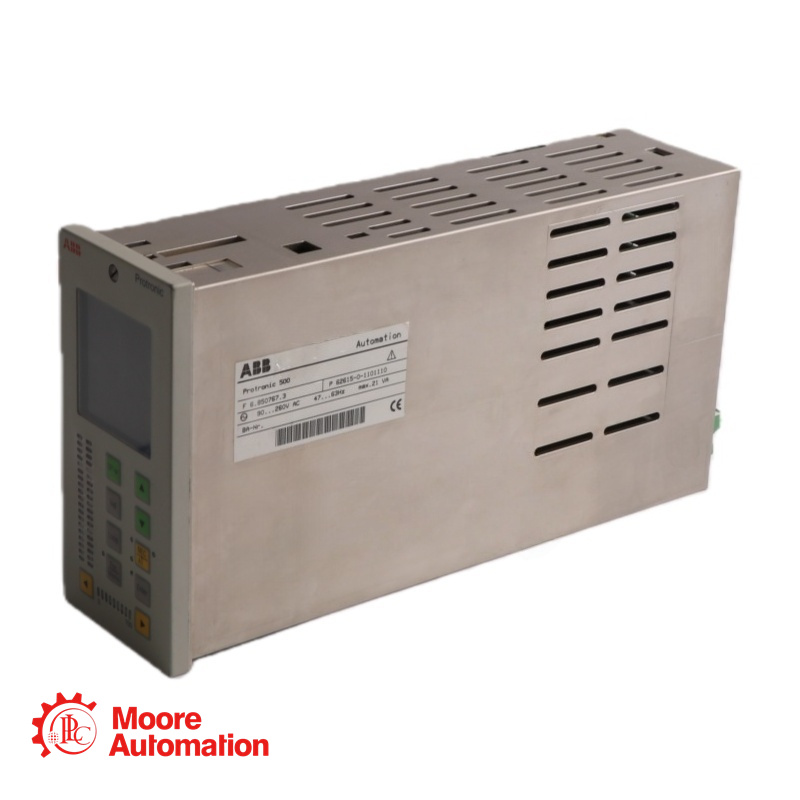

Contrôleur ABB Protronic 500 F 6.850041.1 P62615-0-141110

Paramètres du produit

L'ABB Protronic 500 est un contrôleur de processus modulaire et polyvalent conçu pour une application universelle.

Il offre un contrôle précis, une grande configurabilité et de solides capacités d'extension grâce à ses multiples emplacements pour modules d'E/S.

Adapté au montage en façade, il garantit un fonctionnement fiable dans divers environnements d'ingénierie des procédés, avec une grande précision et des options d'intégration flexibles.

Entrée universelle AI01 : configurable pour signaux standard 0/4…20 mA, thermocouples (types J, E, K, L, U, R, S, T, B, D), sondes RTD Pt100 (2/3/4 fils) ou potentiomètres. Résolution ≤ 0,01 %, précision ≤ 0,2 %. Fonctions : surveillance des coupures de ligne/de capteur, linéarisation et extraction de la racine carrée. Protection contre les surintensités et l’inversion de polarité jusqu’à ±40 mA.
Entrée analogique AI02 : Entrée pour signaux mA (0/4…20 mA), caractéristiques techniques similaires à AI01 mais sans isolation électrique. Option pour entrée 0…10 V (voir code n° 310).
Entrées/sorties binaires : 4 entrées/sorties binaires configurables. Tension d'entrée : 24 V CC, signal 1 : 13,0…30,2 V, signal 0 : -3,0…5,0 V. Tension de sortie : 24 V externe, signal 1 : 13,0…30,2 V (0…max. mA), signal 0 : -3,0…5,0 V (0…0,15 mA). Fréquence de commutation ≤ 8 Hz.
Données générales : Résolution ≤ 0,01 %, Précision ≤ 0,2 %, Influence de la température ≤ 0,2 %/10 °C. Tension de mode commun admissible par rapport à la masse du dispositif ≤ ±4 V CC. Tension de mode différentiel admissible : 50 mVss. Fréquence limite du filtre d’entrée matériel : 7 Hz.
Sortie analogique : 0/4…20 mA à 750 Ω max., protégée contre les courts-circuits et les circuits ouverts. Plage de contrôle : 0…≥ 21 mA. Sensibilité à la charge : 0,1 %/100 Ω. Résolution ≤ 0,01 %.
Sorties binaires : voir « E/S binaires » sous Entrées.
Alimentation du transmetteur : tension de sortie 20…24 V CC, 100 mA, protection contre les courts-circuits avec surveillance de la charge.
Types de régulateurs : PID à 2 points, chauffage-arrêt-refroidissement, régulateur par paliers, régulateur continu (en option à plage divisée).
Programmateur : Stocke jusqu’à 10 programmes, chacun comportant 15 segments. Durée d’un segment : 0 à 99 h 59 min 59 s.
Configuration : Configuration de liste protégée par mot de passe ou configuration libre (via le logiciel PC IBIS_R+).
Extension : 7 emplacements pour modules permettant d'ajouter des E/S analogiques/binaires, des interfaces (RS485, RS232, PROFIBUS-DP), une horloge temps réel, etc.
Processeur : Résolution des valeurs mesurées/corrigées ≤ 0,01 %. Temps de cycle ≥ 45 ms (paramètre principal sans modules supplémentaires). Sauvegarde des données via mémoire Flash-EPROM ou carte mémoire (en option).
Version CA : 115 à 230 V CA (90…260 V), 47…63 Hz. Consommation électrique : 9 VA (6 W) sans modules + max. 12 VA (9 W) avec modules. Court-circuit en cas de coupure de courant : > 150 ms à > 180 V CA.
Version CC : 24 V UC (-25…+30 %), ondulation résiduelle <±3 Vss. Consommation électrique : 10 VA (7 W) sans modules + max. 13 VA (9 W) avec modules. Court-circuit en cas de coupure de courant > 20 ms à 0,85 x Uitem. Facteur de puissance cosφ = 0,7. Aucun fusible externe requis.
