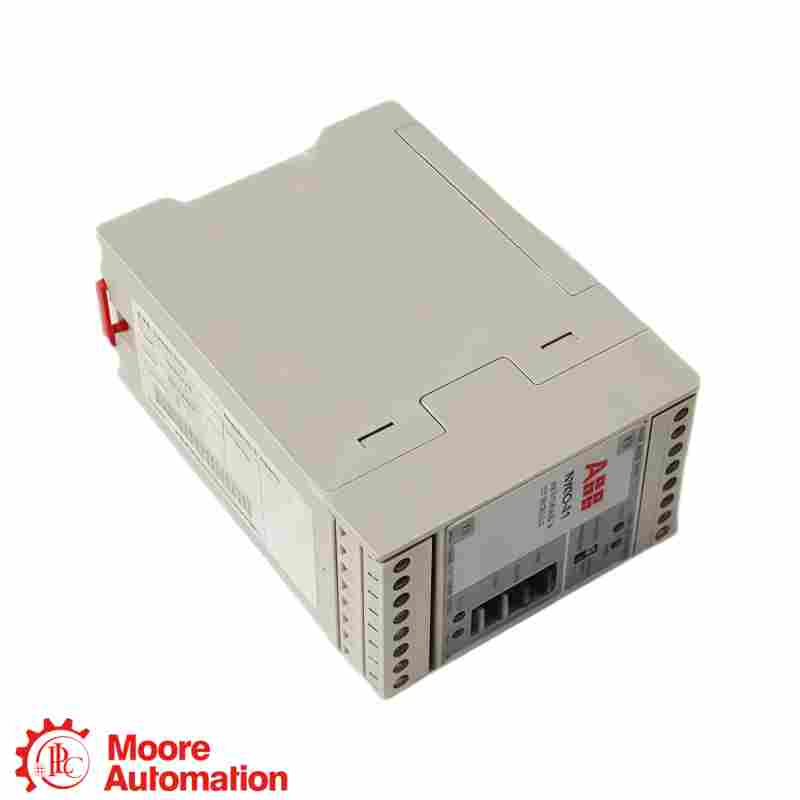

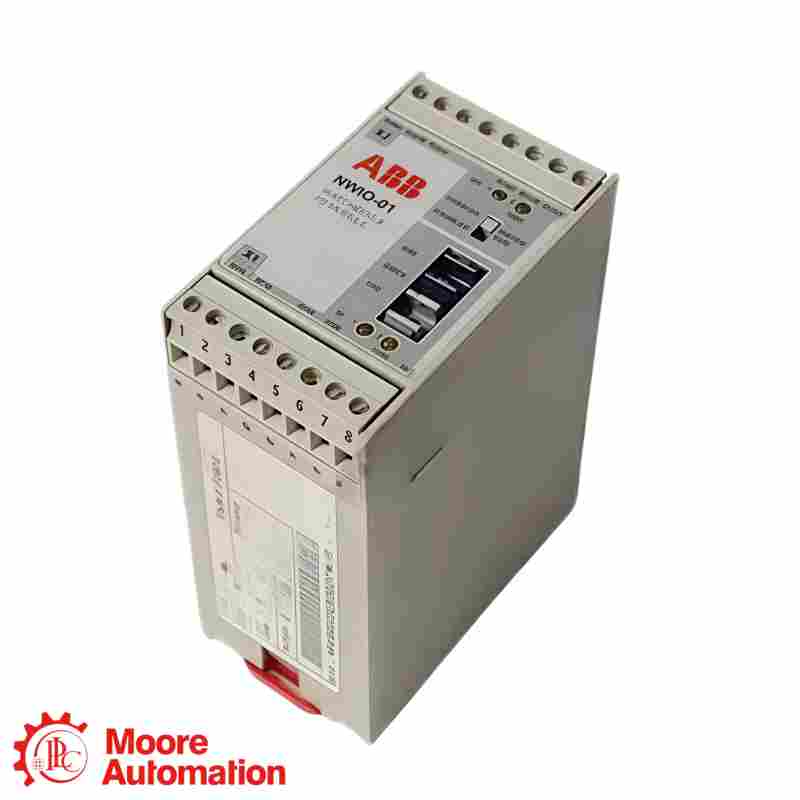

Unité d'option de chien de garde et d'E/S numériques ABB NWIO-01 64168533

NWIO-01 64168533 Unité d'E/S numériques de surveillance et d'E/S. Le manuel du DriveBus AC 800M d'ABB identifie le NWIO-01 comme une unité d'E/S numériques de surveillance et d'E/S dotée de deux entrées et deux sorties numériques. Le dispositif de surveillance supervise le logiciel d'application CI858, la communication mémoire à double port, le système d'exploitation CI858 et la communication de l'anneau d'E/S optique.

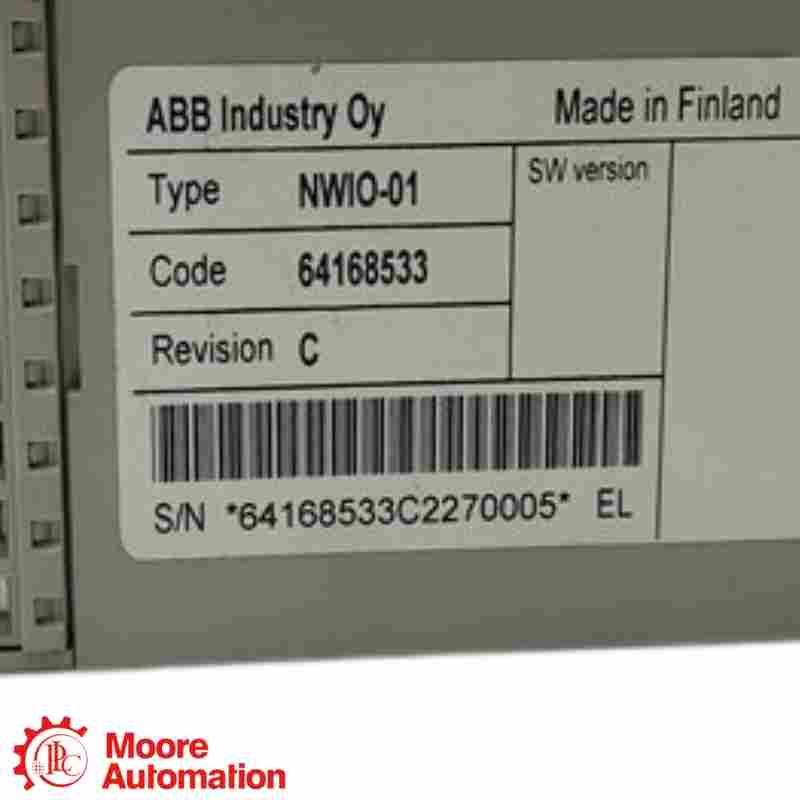

NWIO-01 64168533 NWIO-01 est la désignation ABB du modèle de l'unité de surveillance et d'E/S. La référence 64168533 doit être vérifiée sur l'étiquette, car le manuel ABB 2PAA113566-600 ne permet pas de décoder ce numéro d'article.

NWIO-01 64168533 Le NWIO-01 64168533 offre deux entrées numériques sélectionnables pour 24 VDC ou 115/230 VAC et deux sorties numériques.

NWIO-01 64168533 Le chien de garde supervise le programme d'application CI858, la communication mémoire à double port, le système d'exploitation CI858 et la communication sur l'anneau d'E/S optique.

NWIO-01 64168533 La sortie DO2 peut fonctionner comme une sortie numérique normale contrôlée par logiciel ou comme une sortie de surveillance. Avant tout remplacement, vérifiez la position du commutateur à glissière supérieur et le signal WD_SEL.

NWIO-01 64168533 NWIO1DI lit les entrées numériques et l'état du chien de garde ; NWIO1DO écrit les sorties numériques et sélectionne le mode de fonctionnement DO2.

NWIO-01 64168533 Fournir l'étiquette complète NWIO-01 64168533, la quantité, des photos claires de la plaque signalétique, la sélection de la tension d'entrée, le câblage E/S, le réglage du chien de garde et la configuration AC 800M DriveBus / CI858 installée.
