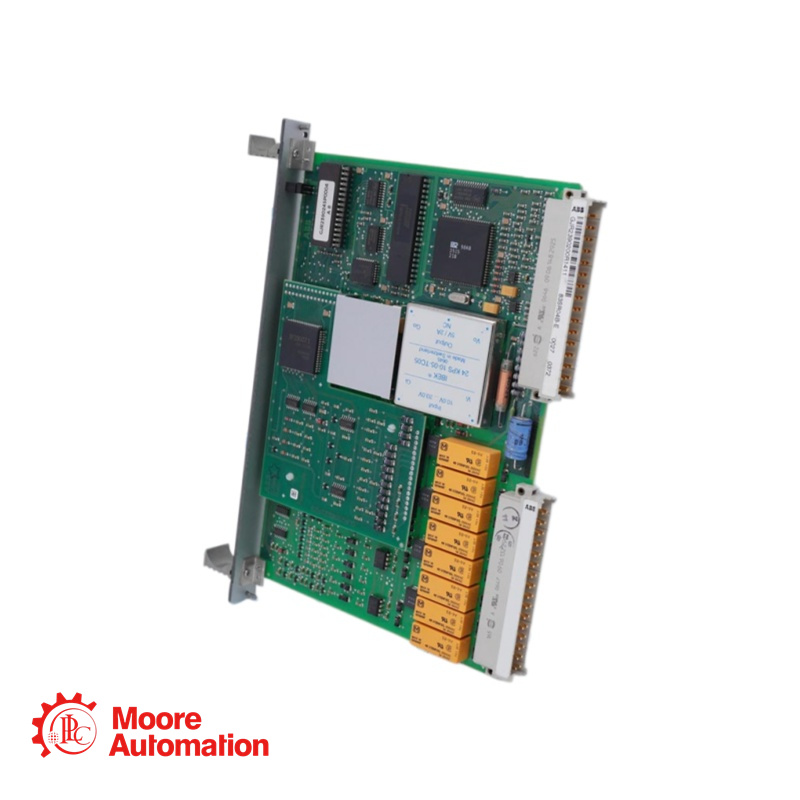

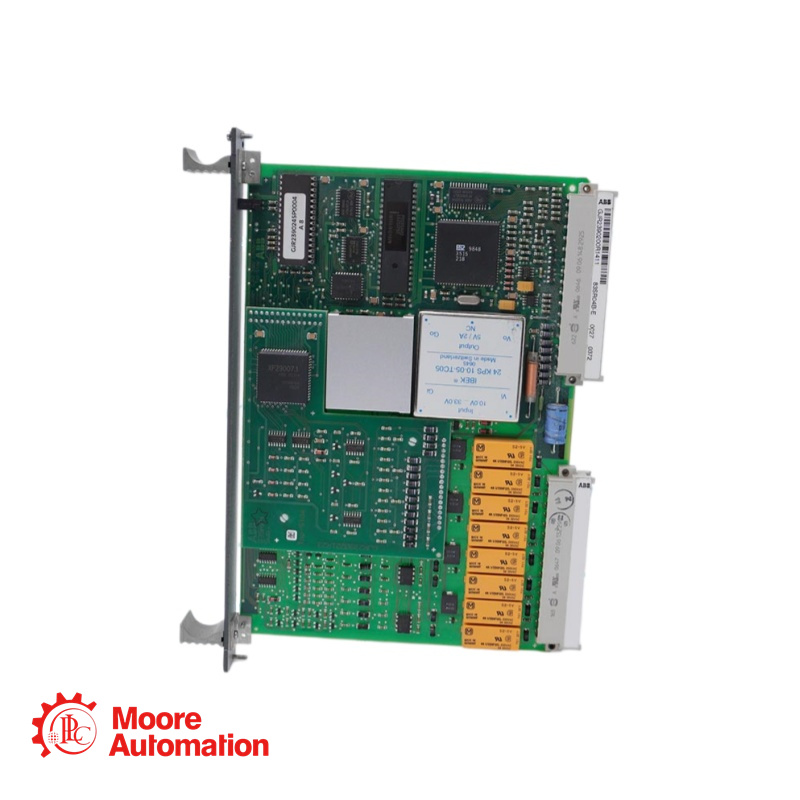

Module de commande universel ABB GJR2390200R1411 83SR04AE

Paramètre

Spécification

Fabricant

ABB

Numéro de modèle

83SR04A-E

Code de commande / Numéro de pièce

GJR2390200R1411

Type de produit

Module d'entrée/sortie binaire

Compatibilité du système

Série Procontrol P14

Configuration des E/S

E/S numériques configurables

Entrées numériques (DI)

16 canaux (max)

Sorties numériques (DO)

16 canaux (max)

Nombre total d'E/S

Jusqu'à 32 points numériques

Tension d'entrée

24 V CC (source/puits configurable)

Type de sortie

Relais statique, 24 V CC / 0,5 A par canal

Temps de réponse

< 2 ms (typique)

Protocole de communication

MODBUS, CANopen, RS485 (via fond de panier)

Classe de protection

IP20

Isolement

Opto-isolé entre les champs

Quelle est la différence entre le 83SR04AE et le 83SR04C-E ?

Les deux modules partagent la même référence GJR2390200R1411 et font partie de la série 83SR04 pour Procontrol P14. Le 83SR04C-E représente une révision plus récente avec un temps de réponse amélioré (< 1 ms contre < 2 ms), des capacités de diagnostic améliorées et un approvisionnement en composants optimisé pour une disponibilité prolongée. Le 83SR04AE est la version originale ; les deux versions sont fonctionnellement compatibles au sein de la même architecture système.

Combien de points d'E/S numériques le boîtier ABB GJR2390200R1411 fournit-il ?

Ce module prend en charge jusqu'à 16 entrées et 16 sorties numériques, soit un total de 32 points numériques par module. Le rapport entrées/sorties est configurable selon les besoins de l'application, offrant ainsi une grande flexibilité dans la conception du système.

Quelle est l'intensité nominale du courant de sortie des sorties numériques ?

Chaque sortie numérique est conçue pour un courant de 0,5 A sous 24 V CC (relais statique). Elle convient à la commande directe de petits solénoïdes, de bobines de relais, de voyants et à l'interface avec des entrées en aval. Pour des charges de courant plus élevées, l'utilisation de relais externes est recommandée.

Le modèle 83SR04AE peut-il être utilisé avec des appareils de terrain fonctionnant en courant alternatif de 120 V ?

Non. Ce module est conçu pour fonctionner en courant continu 24 V. Les appareils de terrain nécessitant une tension alternative ou des tensions continues plus élevées requièrent des relais d'interface externes ou des modules d'isolation.
