>>>GJR2389800R1210 81ET03N-E

Spécifications techniques de base

Paramètre	Spécification
Fabricant	ABB
Numéro de modèle	81ET03N-E
Code de commande / Numéro de pièce	GJR2389800R1210
Type de produit	Module d'entrée de température
Compatibilité du système	Famille de contrôleurs Procontrol P14, Système 800xA, AC 800M
Canaux d'entrée	8 canaux
Types de capteurs pris en charge	Thermocouples, RTD (Pt100, Ni100, etc.), signaux mV
Plage du signal d'entrée	±50 mV, 0–10 V, 0–20 mA, 4–20 mA (configurable)
Résolution ADC	24 bits
Plage de mesure de température	-40 °C à +150 °C
Précision	±0,5 °C à 25 °C
Taux d'échantillonnage	10 échantillons/seconde
Rejet en mode commun	>120 dB à 50/60 Hz
Impédance d'entrée	>1 MΩ
Isolement	500 V CA (du champ à la logique)
Protocole de communication	Modbus RTU
Tension de fonctionnement	24 V CC
Consommation d'énergie	4W (max)
Température de fonctionnement	-25°C à +70°C
Température de stockage	-40°C à +85°C

>>>GJR2389800R1210 81ET03N-E

Description détaillée

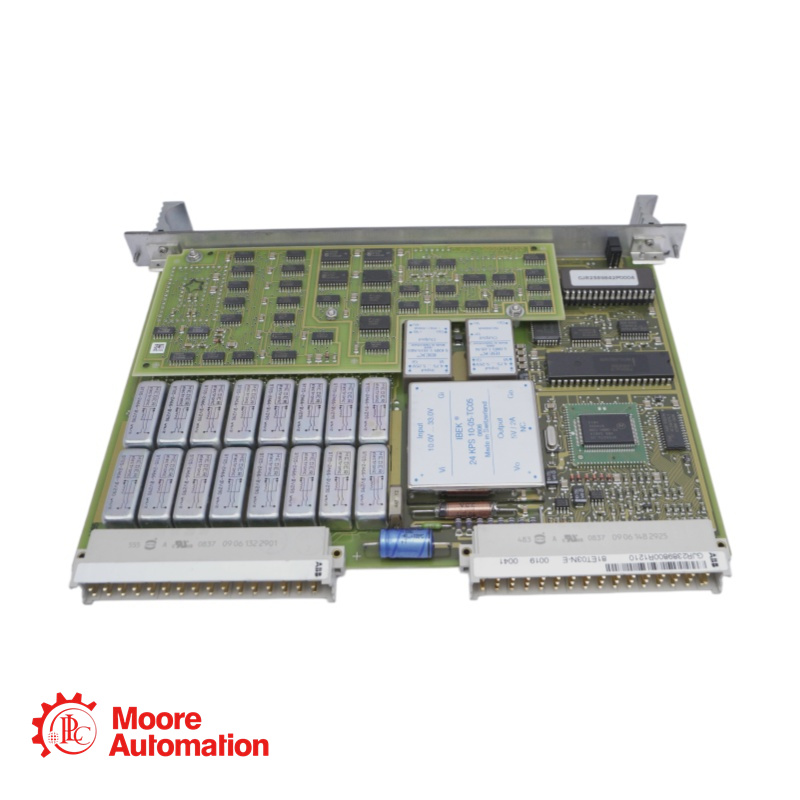

Le module d'acquisition de température haute performance ABB GJR2389800R1210 81ET03N-E est conçu pour les plateformes Procontrol P14 et System 800xA. Destiné aux environnements industriels exigeants, ce module assure une acquisition précise des données de température à partir de thermocouples, de sondes RTD et de sources millivolt, permettant ainsi un contrôle précis des processus dans les applications de production d'énergie, de traitement chimique et de fabrication.

>>>GJR2389800R1210 81ET03N-E

Avantages opérationnels

▲8 canaux d'entrée indépendants : surveillez jusqu'à 8 points de température à partir d'un seul module, réduisant ainsi le nombre d'E/S et simplifiant l'architecture du système. Chaque canal peut être configuré indépendamment pour le type de capteur, la plage de mesure et le conditionnement du signal.
▲Immunité supérieure au bruit : Avec une réjection en mode commun >120 dB à 50/60 Hz, le module filtre efficacement le bruit électrique courant dans les environnements industriels, ce qui est essentiel pour une mesure précise de la température à proximité des variateurs de fréquence, des moteurs et des équipements de commutation de forte puissance.
▲Isolation électrique robuste : une isolation de 500 V CA entre les entrées de terrain et les circuits logiques protège le système de commande contre les boucles de masse et les pics de tension transitoires, assurant un fonctionnement fiable dans des environnements électriquement difficiles.
▲Intégration système transparente : la prise en charge native du protocole de communication Modbus RTU permet une intégration simple avec les plateformes ABB Procontrol P14, System 800xA et tierces.

>>>GJR2389800R1210 81ET03N-E

FAQ

Combien de canaux d'entrée de température possède l'ABB 81ET03N-E ?

Ce module offre 8 canaux d'entrée indépendants, chacun configurable pour différents types de capteurs et plages de mesure. Cette haute densité de canaux le rend idéal pour les applications nécessitant la surveillance de plusieurs points de température à partir d'un seul module.

Quels types de capteurs de température sont compatibles avec le 81ET03N-E ?

Le module prend en charge une gamme complète de capteurs, notamment :
Thermocouples : types J, K, T, E, R, S, B, N
Sondes RTD : Pt100, Pt1000, Ni100, Ni1000 (configurations à 2, 3 et 4 fils)
Sources de millivolts : entrée directe ±50 mV
Signaux analogiques : 0–10 V et 4–20 mA avec conditionneurs de signaux externes

Quelle est la précision de mesure de l'ABB 81ET03N-E ?

Ce module offre une précision de ±0,5 °C à une température ambiante de 25 °C, avec une résolution de 24 bits garantissant une granularité de mesure exceptionnelle. La dérive thermique est minimisée grâce à des algorithmes de compensation avancés.

Quel protocole de communication utilise le 81ET03N-E ?

Le module communique via le protocole Modbus RTU, permettant une intégration transparente avec ABB Procontrol P14, System 800xA et les systèmes tiers. Ce protocole standard garantit une large compatibilité et une intégration système simplifiée.

Quelle est la différence entre le 81ET03N-E et le 81ET03E ?

Le modèle 81ET03N-E représente la révision actuelle avec des fonctionnalités améliorées, notamment :
Densité de canaux plus élevée (8 canaux contre les versions précédentes à densité plus faible)
Résolution ADC 24 bits améliorée
Prise en charge d'une plage de températures étendue (-40 °C à +150 °C)
Immunité au bruit améliorée avec un CMRR > 120 dB
Approvisionnement en composants mis à jour pour une disponibilité prolongée du cycle de vie
