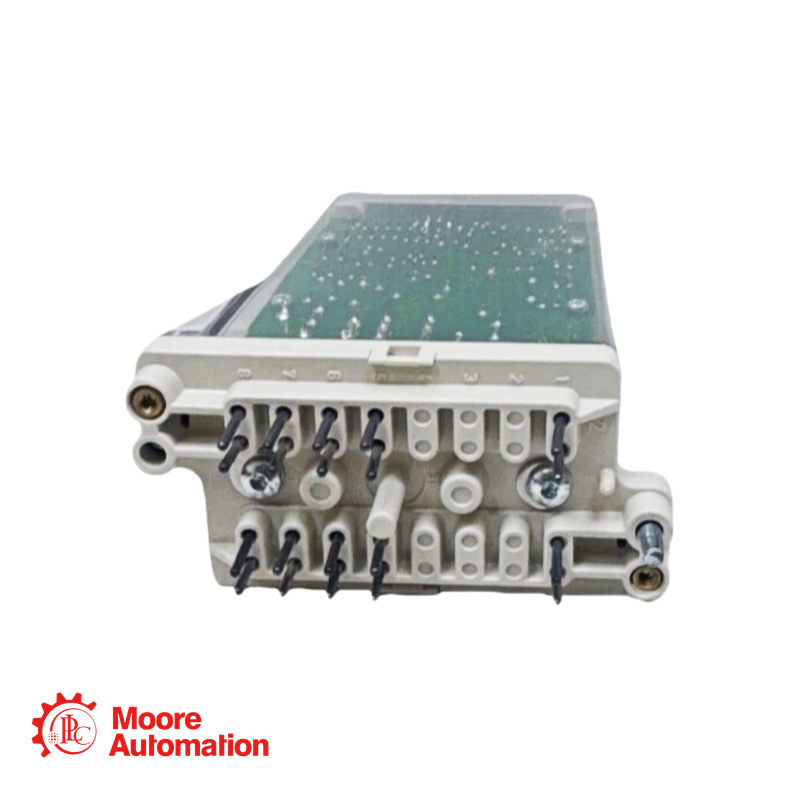

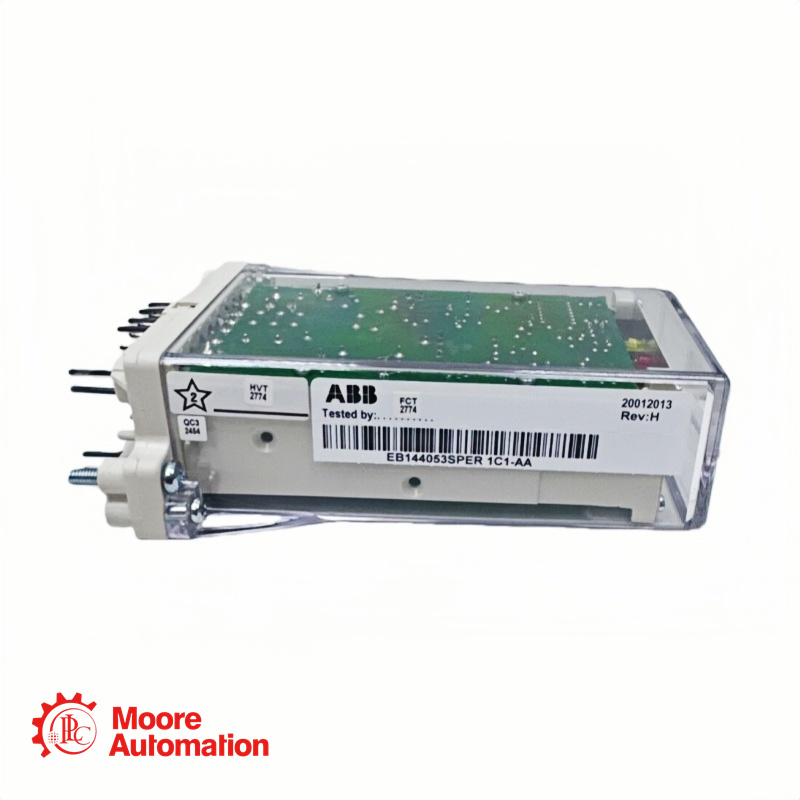

Relais de surveillance de circuit de déclenchement ABB EB144053SPER 1C1-AA

Descriptionion

Le relais de surveillance du circuit de déclenchement EB144053SPER 1C1-AA Il sert à superviser les circuits de commande importants, tels que les circuits de commande des disjoncteurs et sectionneurs, ainsi que les circuits de signalisation des installations électriques de puissance. En général, un relais de supervision est nécessaire par circuit à superviser. Si plusieurs branches d'un circuit doivent être supervisées, le nombre de relais requis peut être connecté au même circuit de commande.

Paramètres

Tension du circuit surveillé : 40-265 V CC
Courant de mesure : 1,5 mA, typ.
Tension résiduelle minimale sur le circuit surveillé : >40 V CC
Tension et courant d'alimentation auxiliaire :
Tension nominale Un : 48/60/110/220 V CC
Tension de fonctionnement : 40-265 V CC
Consommation de courant, typ. : 7 mA

Foire aux questions

Q : Qu'est-ce qu'un EB144053SPER 1C1-AA Vraiment ?
A : Le relais Sper 1C1-AAJ est conçu mécaniquement pour s'adapter au système COMBIFLEX. Sa plage de tension d'alimentation est de 40 à 265 V CC.
Q : Quelle est l'intensité du courant traversant un EB144053SPER 1C1-AA utiliser?
A : Le relais de surveillance peut être alimenté par la tension du circuit de commande via les fils de connexion du circuit de commande. Toutefois, il est impératif que la bobine de commande du circuit surveillé ne soit pas affectée par l'augmentation de courant (environ 7 à 16 mA selon le type de relais) et que la tension différentielle aux bornes du circuit surveillé soit supérieure à 40 V CC.
Q : Dans quelles applications est-ce que EB144053SPER 1C1-AA généralement utilisé ?
A: Il est utilisé pour superviser les circuits de commande des disjoncteurs, les circuits de commande des sectionneurs et les circuits de signalisation dans les installations électriques et les sous-stations.
