Carte de commande réversible ABB ACS800-11 GINT-6611C 68577349

Coordonnées

ACS800-11 GINT-6611C 68577349 Caractéristiques

ACS800-11 GINT-6611C 68577349 Description

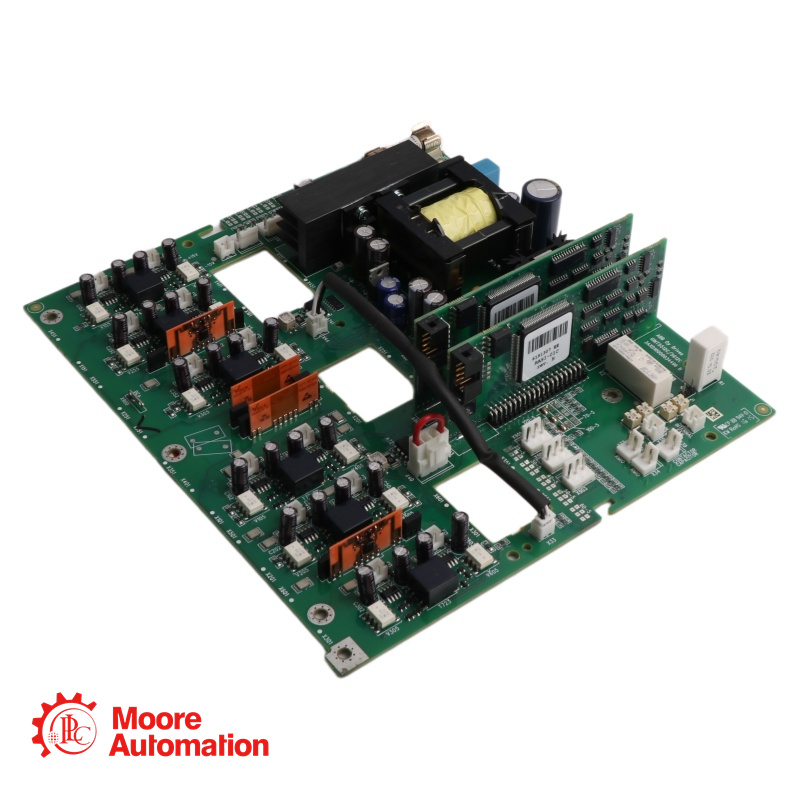

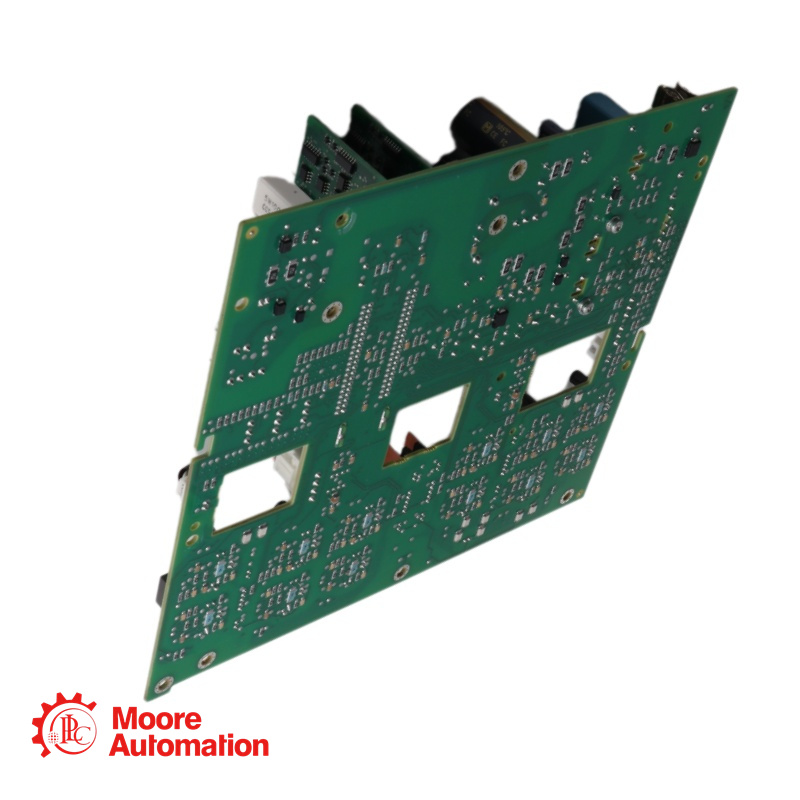

L'ABB ACS800-11 GINT-6611C 68577349 est une carte de circuit imprimé principale spécialement conçue pour les séries ACS800-11 et ACS800-U11 de variateurs simples régénératifs muraux.

ACS800-11 GINT-6611C 68577349 Noms alternatifs

ACS800-11 GINT-6611C 68577349 FAQ

Quelle est la fonction principale de la carte GINT-6611C ?

La carte GINT-6611C est la carte d'interface du circuit principal pour la série ACS800-11 (moteurs muraux à récupération d'énergie). Contrairement aux cartes de commande standard, elle gère le flux de puissance bidirectionnel. Elle coordonne l'unité d'alimentation active et le filtre LCL, permettant ainsi au moteur de réinjecter de l'énergie dans le réseau lors du freinage au lieu de la dissiper sous forme de chaleur.

Quels codes d'erreur indiquent généralement une panne de la carte GINT ?

Si le panneau de commande du variateur affiche les codes suivants, la carte GINT ou ses connexions sont probablement défectueuses :
FF51 (LINE CONV) : Défaillance du convertisseur côté ligne ; l'erreur la plus courante liée au matériel GINT.
3130 (PHASE D'ALIMENTATION) : Perte de phase de l'alimentation d'entrée détectée par les capteurs de la carte GINT.
3210 (ÉCHANGE DE LIAISON CC) : Ondulation anormale du courant continu ou interruption de communication avec l'étage de puissance.
Erreurs de fibre optique : si la carte RMIO ne parvient pas à communiquer avec le convertisseur côté ligne.

Une nouvelle carte mère nécessite-t-elle une configuration matérielle avant son installation ?

Oui. Le GINT-6611C est une pièce de rechange « universelle ». Avant de l'installer dans un variateur spécifique, vous devez configurer les points de soudure (cavaliers) sur la carte pour qu'ils correspondent aux valeurs nominales d'ampérage (courant) et de tension du variateur.
Risque : Un réglage incorrect des pastilles de soudure peut entraîner des erreurs de mesure du courant ou des défauts de « non-concordance des valeurs nominales ».
Conseil : photographiez toujours la configuration des pastilles de soudure sur l’ancienne carte et reproduisez-la exactement sur la nouvelle.
