990-04-XX-01-CN MOD:165335-01 Vue d'ensemble

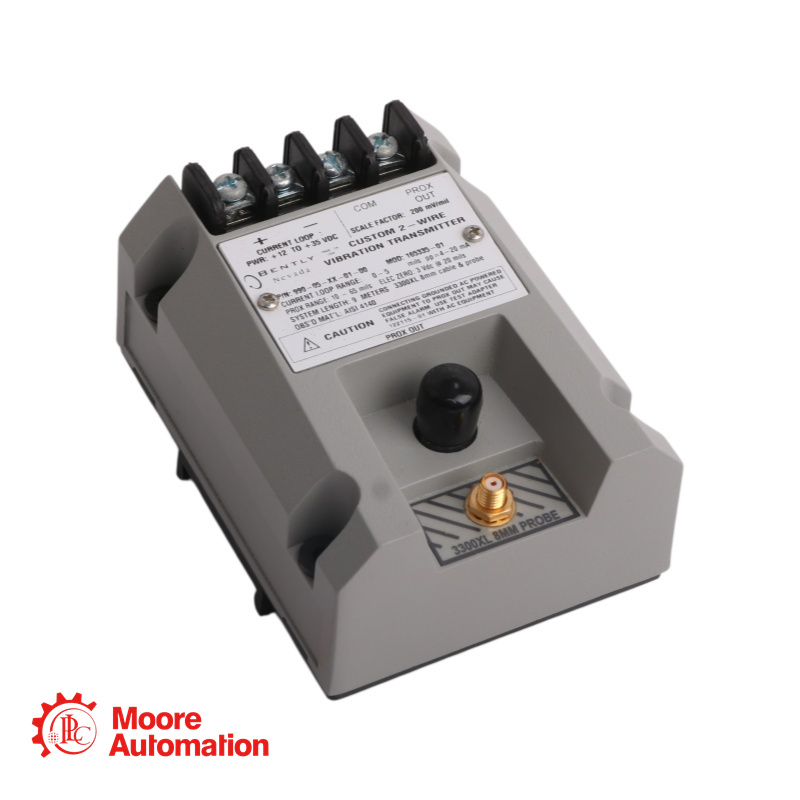

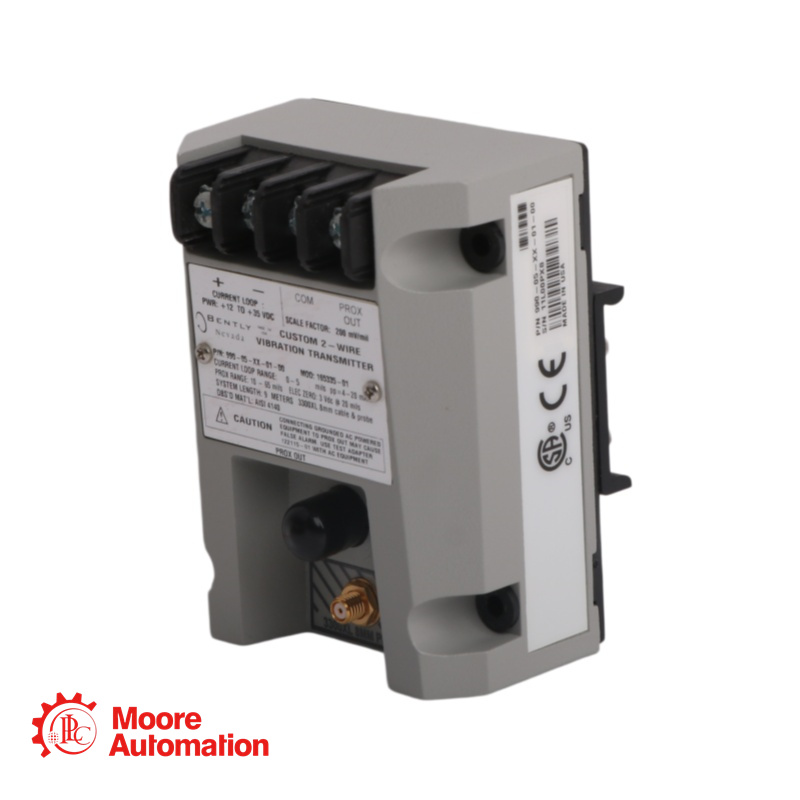

Le 990-04-XX-01-CN MOD:165335-01 Le transmetteur de vibrations est principalement destiné aux fabricants d'équipement d'origine (OEM) de compresseurs d'air centrifuges ou de petites pompes, moteurs ou ventilateurs qui préfèrent fournir un simple signal de vibration proportionnel de 4 à 20 mA comme entrée de leur système de contrôle de machines.
Le 990-04-XX-01-CN MOD:165335-01 L'émetteur est un appareil à deux fils alimenté par boucle qui accepte l'entrée de notre sonde de proximité 3300 NSv et de son câble d'extension correspondant (disponible en options de longueur de système de 5 m et 7 m).
Le 990-04-XX-01-CN MOD:165335-01 L'émetteur convertit le signal en unités d'ingénierie d'amplitude de vibration crête à crête appropriées et fournit cette valeur sous forme d'un signal proportionnel standard de l'industrie de 4 à 20 mA comme entrée du système de contrôle où interviennent l'alarme et la logique de protection des machines.

990-04-XX-01-CN MOD:165335-01 Paramètres

Alimentation requise : entrée de +12 à +35 Vcc à la borne de l’émetteur
Signal de sortie : 4-20 mA proportionnel sur la plage pleine échelle spécifiée (configuration à 2 fils)
Plage de réglage pleine échelle : 25-0-25 mils (zéro central pour la position de poussée)
Précision de la boucle : ±1,5 % sur la plage pleine échelle spécifiée (typique)
Résistance de boucle maximale : 1 000 Ω, câble inclus, à 35 Vcc
Facteur d'échelle PROX OUT : 7,87 mV/µm (200 mV/mil) ±6,5 % typique
Impédance de sortie PROX OUT : 10 kΩ, calibrée pour une charge de 10 MΩ
Plage linéaire (proximité) : 0,25 à 1,65 mm (10 à 65 mils)
Non OK/Défaillance du signal : La sortie est dirigée vers <3,6 mA dans les 100 μs suivant l'état « Non OK ».
Température de fonctionnement (émetteur) : -35 °C à +85 °C (-31 °F à +185 °F)
Température de fonctionnement (sonde) : -52 °C à +177 °C (-62 °F à +351 °F)

FAQ concernant le modèle 990-04-XX-01-CN MOD : 165335-01

1. Que signifie la désignation MOD : 165335-01 ?

Ce numéro de modification indique la compatibilité avec la sonde de proximité 3300 XL 8 mm dans une configuration système de 9 mètres. La fiche technique précise que cette modification est destinée aux applications « 3300 XL 8 mm 9 m », confirmant ainsi que l'unité est configurée pour être utilisée avec la sonde 3300 XL 8 mm et une longueur totale de système de 9 mètres.

2. Que signifie le code d'homologation « -CN » ?

Le code « -CN » indique que cet émetteur est certifié pour une utilisation en Chine avec des approbations spécifiques des organismes de réglementation chinois, notamment CCC (China Compulsory Certification) et/ou NEPSI (National Supervision and Inspection Center for Explosion Protection and Safety of Instrumentation) pour une utilisation en zone dangereuse.

3. Quelle est la différence entre les options de montage 01 et 02 ?

L'option de montage 01 propose des clips pour rail DIN de 35 mm permettant une fixation sur rail DIN standard. L'option de montage 02 propose des vis traversantes pour un montage direct sur panneau. L'option 03 combine les deux méthodes de montage.

4. Que se passe-t-il si le 990-04-XX-01-CN MOD:165335-01 L'écartement de la sonde est-il incorrect ?

Pour garantir un fonctionnement précis sur toute la plage de mesure, la sonde doit être maintenue à une distance comprise entre 0,5 et 1,75 mm (20 et 55 mils) de la cible. Un fonctionnement en dehors de cette plage peut entraîner des mesures inexactes ou l'impossibilité d'atteindre la pleine échelle.

5. Comment accéder au signal de vibration dynamique à des fins de diagnostic ?

Les bornes PROX OUT et le connecteur coaxial fournissent un signal de transducteur dynamique non isolé. Pour connecter en toute sécurité cet appareil à des équipements de diagnostic alimentés en courant alternatif (oscilloscopes, analyseurs), vous devez utiliser l'adaptateur de test 990/991 (122115-01), qui assure l'isolation et corrige l'inversion de phase du signal.

6.À quoi ressemble l'état « Non OK » sur la sortie 4-20 mA ?

En cas de dysfonctionnement (sonde défectueuse, connexion desserrée, etc.), le signal de sortie chute à moins de 3,6 mA en 100 microsecondes. Cette valeur diffère de la valeur normale de 4 mA en cas de vibrations minimales, permettant ainsi au système de contrôle de détecter les défauts. Lors de la mise sous tension, la sortie reste également inférieure à 3,6 mA pendant 2 à 3 secondes, le temps que l'émetteur s'initialise.
