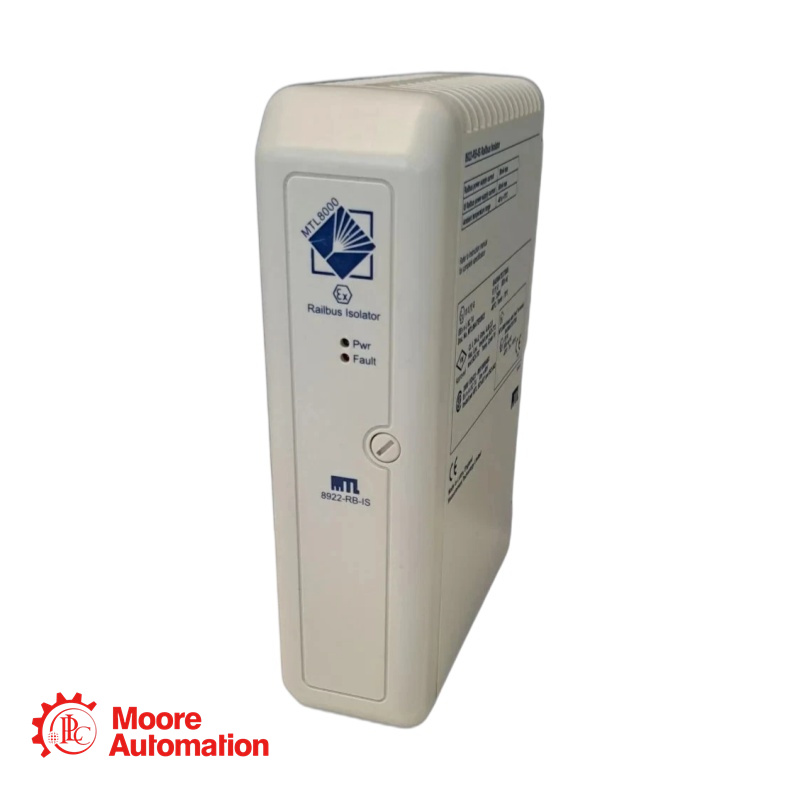

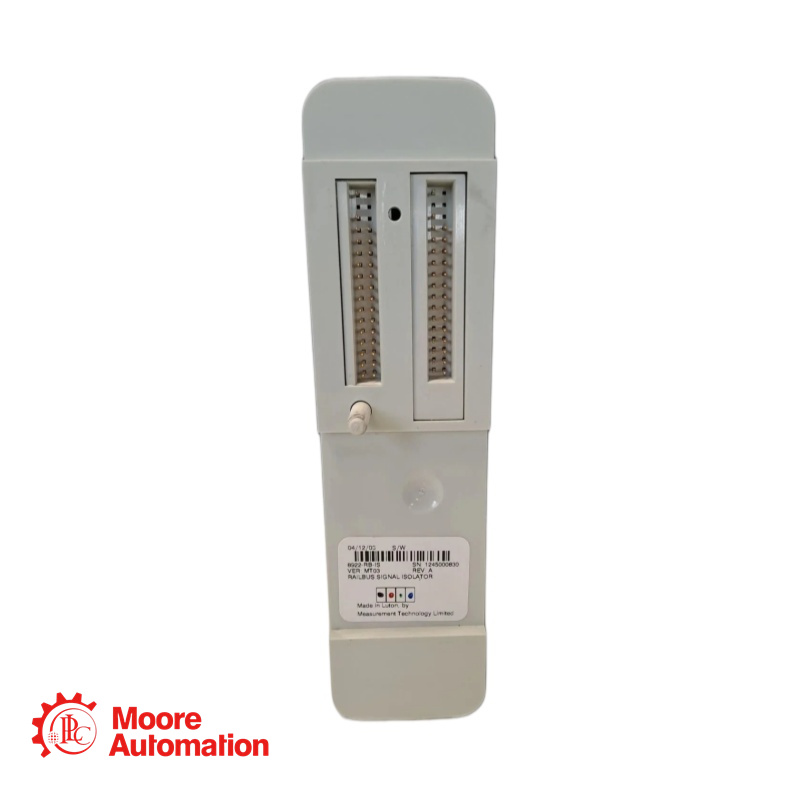

Isolateur de bus ferroviaire MTL 8922-RB-IS

Obtenez un prix ici :

Directrice des ventes : Frida

Téléphone/WhatsApp : +86 15359408275

E-mail: ventes5@mooreplc.com

Informations de base

Fabricant : MTL Instruments (Eaton)
Gamme de produits : Infrastructure d'E/S série MTL8000
Fonction : Barrière d'isolation galvanique pour Railsus (bus de fond de panier MTL8000)
Application principale : Isolation des modules de câblage de terrain IS par rapport aux segments de réseau de commande non IS.

Description du produit

Le 8922-RB-IS est un composant d'infrastructure passif conçu pour segmenter le bus de fond de panier de la série MTL8000. Il assure l'isolation galvanique entre le bus Railbus « zone de sécurité » (relié au contrôleur/passerelle) et le bus Railbus « à sécurité intrinsèque » (alimentant les modules d'E/S IS comme le 8220-DI-IS).

Spécifications techniques

Domaines d'application

Chimie et pétrochimie : Surveillance en vrac des vannes manuelles, des pressostats et des détecteurs de niveau dans les parcs de stockage de réservoirs.
Systèmes de contrôle des turbines : Interface pour les contacts d'alarme des capteurs de vibrations (sondes de proximité) avec LFD pour assurer l'intégrité de la boucle.
Panneaux de détection incendie et gaz : surveillance des déclencheurs manuels et des détecteurs de fumée/chaleur situés dans les zones de traitement dangereuses.
Transport ferroviaire et routier : Retour d'information sur l'état des équipements de signalisation en bord de voie lorsque la sécurité intrinsèque est obligatoire.

Foire aux questions - 8922-RB-IS

Q : Le modèle 8922-RB-IS nécessite-t-il une alimentation externe de 24 V ?
R : Non. Le module est alimenté par le bus. Il consomme un faible courant de repos (50 mA / 60 mA) directement depuis le fond de panier 12 V du Railsus, de part et d'autre de la barrière. Aucun câblage supplémentaire n'est nécessaire pour l'alimentation.

Q : Quelle est la différence entre le côté « 2/2 » et le côté « 2/1 » ?
A:
Côté 2/2 : se connecte au segment contrôleur/hôte du bus. Ce côté n’est pas intrinsèquement sûr et supporte généralement la tension nominale la plus élevée (250 V).
Côté 2/1 : se connecte au segment du module d’E/S de terrain. Ce côté est protégé et alimente les modules IS comme le 8220-DI-IS.

Q : Puis-je utiliser plusieurs 8922-RB-IS sur un seul nœud ?
R : Oui. Vous pouvez utiliser plusieurs isolateurs pour créer des branches protégées distinctes. Cependant, l'isolateur ne sert pas de répéteur pour étendre la distance ; il agit comme une barrière. Le nombre maximal de modules côté IS est limité par le courant disponible de 60 mA côté 2/1 de l'isolateur.
