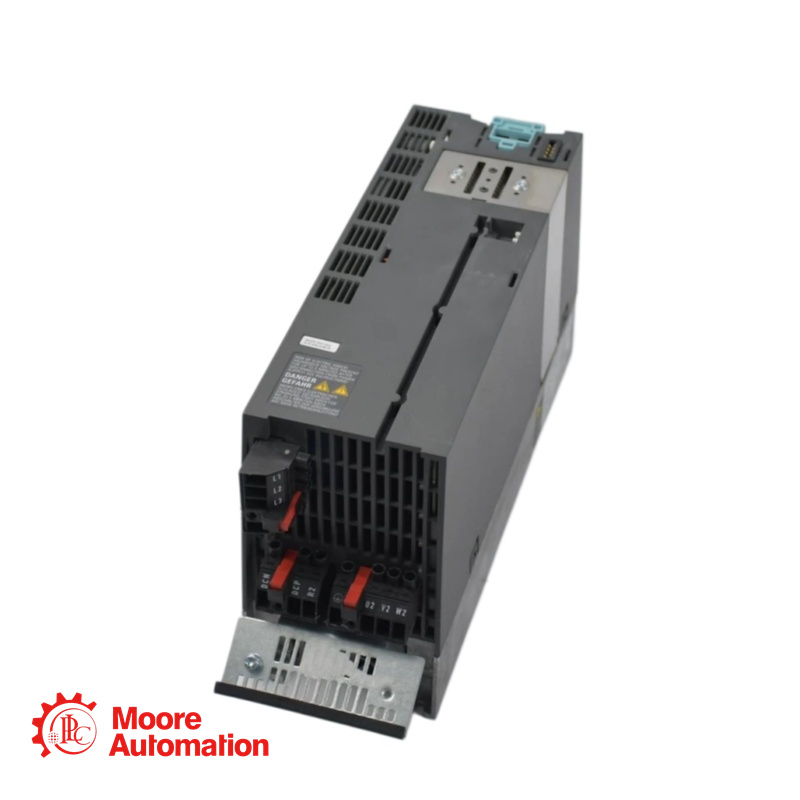

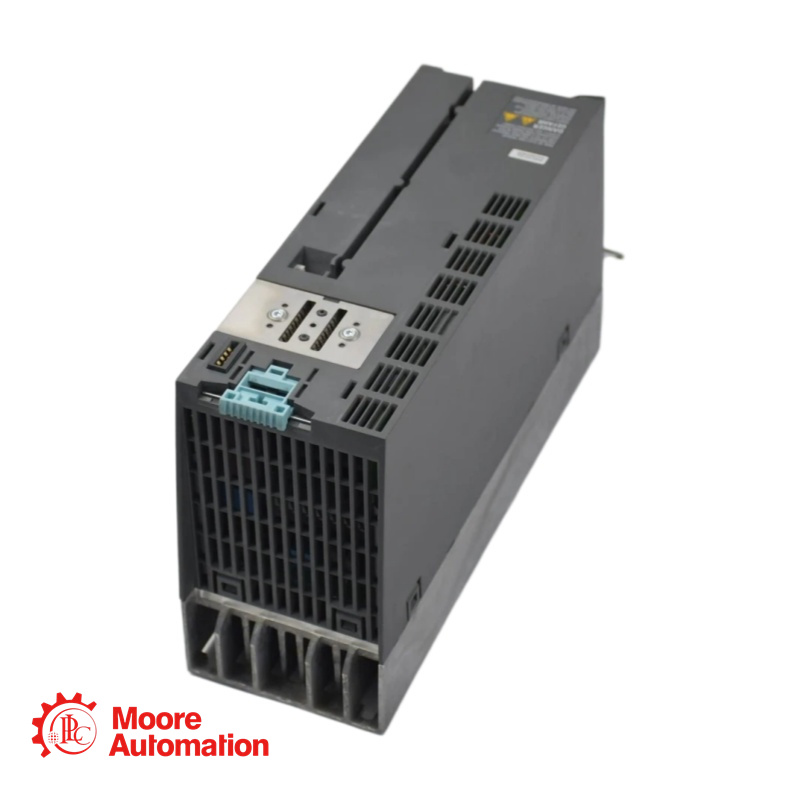

Module d'alimentation Siemens 6SL3210-1PE21-8AL0

Contactez-nous ci-dessous pour obtenir le meilleur prix
Contact-- Frida
E-mail--ventes5@mooreplc.com
Mobile (WhatsApp)-- +86 15359408275

Description de 6SL3210-1PE21-8AL0

Le Siemens 6SL3210-1PE21-1AL0 est un module de puissance de la gamme de variateurs SINAMICS. Ce dispositif triphasé à entrée CA est conçu pour la commande de moteurs d'une puissance nominale maximale de 4,00 kW. Le module intègre un système de refroidissement par air et est conforme à de nombreuses normes internationales, notamment UL, cUL et CE. Il convient aux applications d'entraînement standard avec commande vectorielle ou V/f et offre des capacités de surcharge distinctes pour les modes de fonctionnement à faible surcharge (LO) et à forte surcharge (HO).Module de puissance SINAMICS PM240-2 avec filtre classe A intégré et hacheur de freinage intégré. Alimentation 3AC 380-480 V ±10 % 47-63 Hz. Puissance de sortie en surcharge élevée : 5,5 kW (200 % pendant 3 s, 150 % pendant 57 s, 100 % pendant 240 s). Température ambiante : -10 à +50 °C. Puissance de sortie en surcharge basse : 7,5 kW (150 % pendant 3 s, 110 % pendant 57 s, 100 % pendant 240 s). Température ambiante : -10 à +40 °C. Dimensions : 291 x 100 x 165 mm (H x L x P). Indice de protection IP20. Sans unité de commande ni panneau. Compatible avec le firmware CU version V4.6.

Paramètre

Entrée (côté ligne)
Nombre de phases : 3 CA
Tension de ligne : 380 ... 480 V ± 10 %
Fréquence de la ligne : 47…63 Hz
Courant nominal (LO) : 22,20 A
Courant nominal (HO) : 19,80 A

Sortie (côté moteur)
Nombre de phases : 3 CA
Tension nominale : 400 V IEC / 480 V NEC
Puissance nominale (LO) : 7,50 kW / 10,00 ch
Puissance nominale (HO) : 5,50 kW / 7,50 ch
Courant nominal (LO) : 18,00 A
Courant nominal (HO) : 13,20 A
Courant de sortie maximal : 27,00 A
Fréquence d'impulsion : 4 kHz
Fréquence de sortie (commande vectorielle) : 0…200 Hz
Fréquence de sortie (régulation V/f) : 0…550 Hz

FAQ

Quand dois-je choisir le mode de surcharge élevée (HO) plutôt que le mode de surcharge faible (LO) ?
A : Choisissez le mode de surcharge élevée (HO) si votre application nécessite un couple de démarrage élevé ou supporte des charges transitoires importantes, car il offre une surcharge de 150 % pendant 57 s et de 200 % pendant 3 s. Choisissez le mode de surcharge faible (LO) pour les applications avec une charge stable qui ne dépasse que ponctuellement légèrement le courant nominal continu, car il offre un courant de sortie continu plus élevé (18,00 A contre 13,20 A) pour un même matériel.

Quelle est la signification du « besoin en air de refroidissement de 0,009 m³/s » ?
A : Il s'agit du débit d'air minimal requis pour refroidir correctement le dissipateur thermique interne du disque. Lors de l'installation du module dans un boîtier, le système de ventilation ou de refroidissement de ce dernier doit être conçu pour assurer un débit d'air minimal à travers le disque afin d'éviter toute surchauffe, réduction de ses performances ou déclenchement en cas de défaut thermique.

Puis-je utiliser un câble moteur de plus de 100 m ?
A : La fiche technique spécifie une longueur maximale de câble non blindé de 100 m (50 m pour un câble blindé). L'utilisation de câbles plus longs peut provoquer des pics de tension aux bornes du moteur en raison de la capacité du câble et des réflexions, ce qui peut endommager l'isolation du moteur et les composants de sortie du variateur. Si une longueur de câble plus importante est nécessaire, il est fortement recommandé d'installer une inductance de puissance ou un filtre dv/dt de sortie entre le variateur et le câble.
