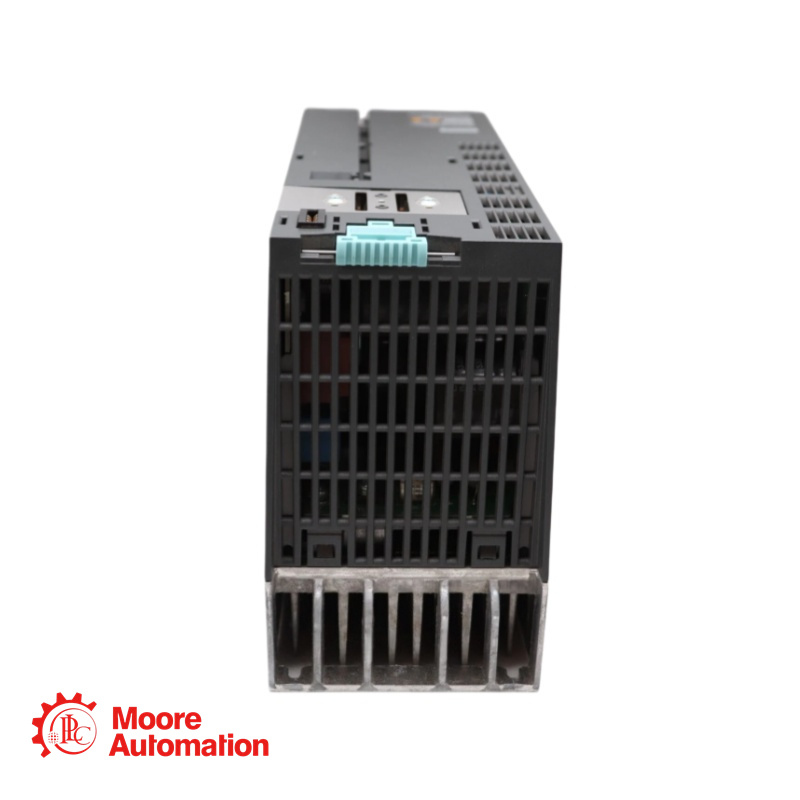

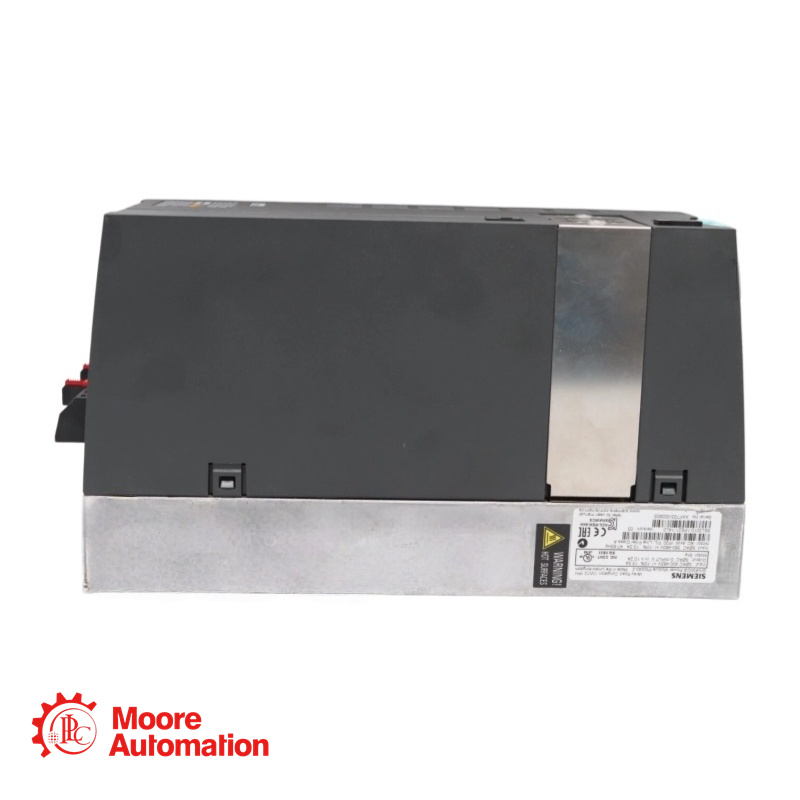

Module d'alimentation Siemens 6SL3210-1PE21-1AL0

Contactez-nous ci-dessous pour obtenir le meilleur prix
Contact-- Frida
E-mail--ventes5@mooreplc.com
Mobile (WhatsApp)-- +86 15359408275

Description de6SL3210-1PE21-1AL0

Le Siemens 6SL3210-1PE21-1AL0 est un module de puissance de la gamme de variateurs SINAMICS. Ce dispositif triphasé à entrée CA est conçu pour la commande de moteurs d'une puissance nominale maximale de 4,00 kW. Le module intègre un système de refroidissement par air et est conforme à de nombreuses normes internationales, notamment UL, cUL et CE. Il convient aux applications d'entraînement standard avec commande vectorielle ou V/f et offre des capacités de surcharge distinctes pour les modes de fonctionnement à faible surcharge (LO) et à forte surcharge (HO).

Paramètre

Entrée (côté ligne)
Nombre de phases : 3 CA
Tension de ligne : 380 ... 480 V ± 10 %
Fréquence de la ligne : 47…63 Hz
Courant nominal (LO) : 13,30 A
Courant nominal (HO) : 11,60 A

Sortie (côté moteur)
Nombre de phases : 3 CA
Tension nominale : 400 V IEC / 480 V NEC
Puissance nominale (LO) : 4,00 kW / 5,00 ch
Puissance nominale (HO) : 3,00 kW / 4,00 ch
Courant nominal (LO) : 10,20 A
Courant nominal (HO) : 7,70 A
Courant de sortie maximal : 15,40 A
Fréquence d'impulsion : 4 kHz
Fréquence de sortie (commande vectorielle) : 0…200 Hz
Fréquence de sortie (régulation V/f) : 0…550 Hz

FAQ

Quelle est la différence entre un fonctionnement à faible surcharge et un fonctionnement à forte surcharge ?
A : Le module propose deux profils de fonctionnement adaptés à différentes conditions de charge. Le mode Faible surcharge (LO) est destiné aux applications nécessitant une charge de base continue élevée avec une faible marge de surcharge (110 % pendant 57 s). Le mode Forte surcharge (HO) est destiné aux applications nécessitant une capacité de surcharge transitoire plus importante (150 % pendant 57 s, 200 % pendant 3 s), comme les séquences de démarrage exigeantes. Notez que le courant et la puissance de sortie nominaux sont inférieurs en mode HO afin de compenser la réserve de surcharge plus élevée.

Quelles sont les limites de réduction de puissance en fonction de la température pour un fonctionnement au-dessus de l'altitude spécifiée ?
A : La puissance nominale standard est prévue pour des altitudes d'installation jusqu'à 1 000 m. Au-delà de cette altitude, une réduction de puissance est nécessaire en raison de la diminution de la densité de l'air et de la capacité de refroidissement. Bien que cette fiche technique ne fournisse pas la courbe de réduction de puissance, la pratique courante pour ce type de variateurs consiste à réduire le courant de sortie nominal d'environ 1 % par tranche de 100 m au-dessus de 1 000 m, jusqu'à l'altitude maximale admissible.

Que représente la valeur de perte de puissance de 0,11 kW ?
A : La perte de puissance de 0,11 kW correspond à la chaleur dissipée par le module d'entraînement dans ses conditions de fonctionnement nominales. Il s'agit de l'énergie thermique que le système de refroidissement interne doit évacuer. Cette valeur est essentielle pour la conception de l'armoire électrique afin de garantir une ventilation et un refroidissement adéquats, et d'éviter que la température ambiante à l'intérieur de l'armoire ne dépasse les limites spécifiées pour le variateur.
