Description

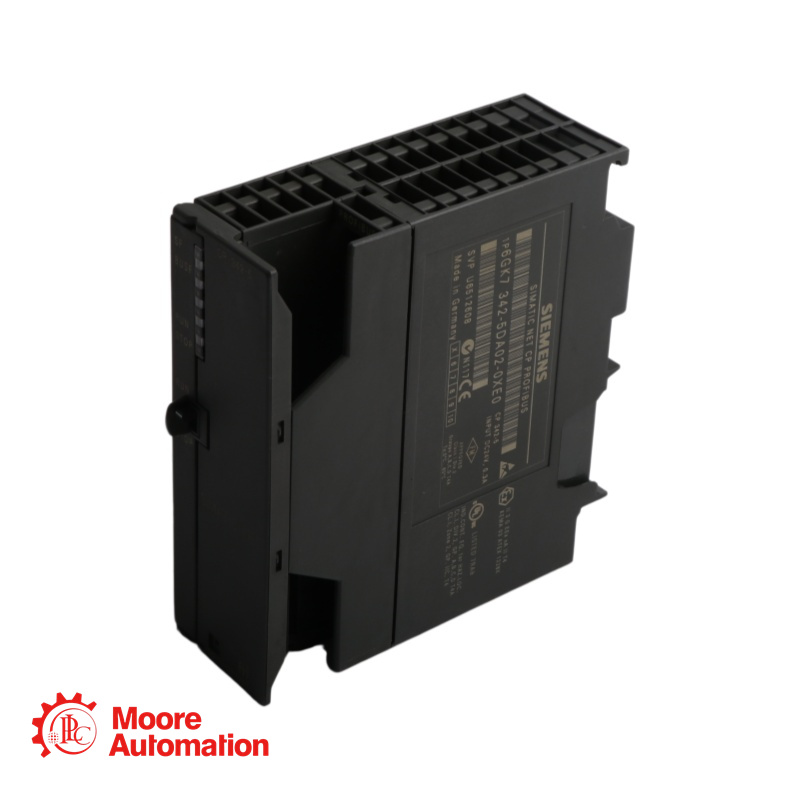

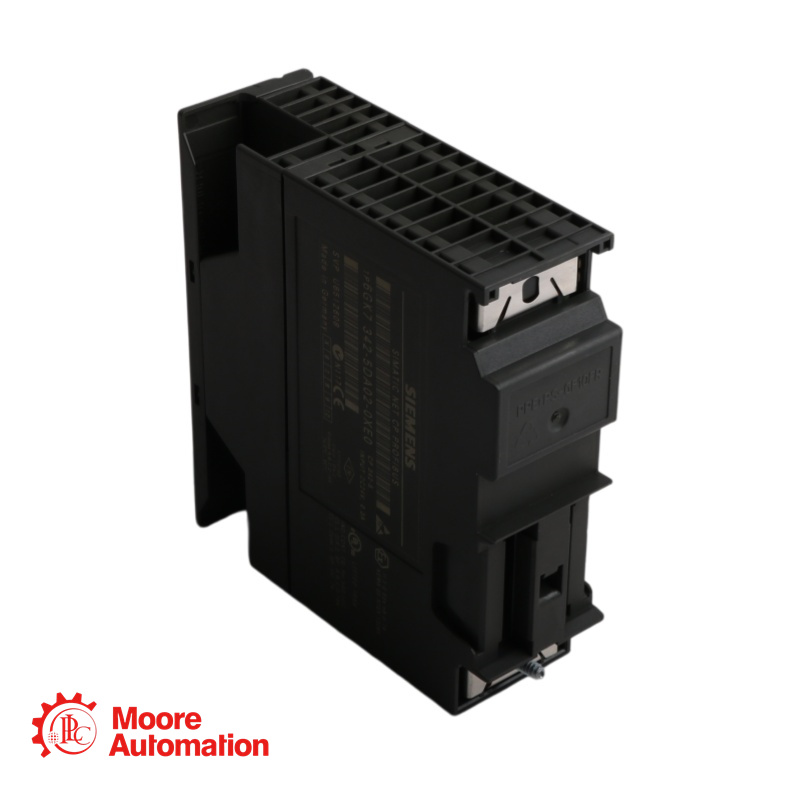

• Le 6GK7342-5DA02-0XE0 est un processeur de communication CP 342-5 de Siemens SIMATIC NET, conçu pour connecter un système SIMATIC S7-300 à un réseau PROFIBUS. Vous trouverez ci-dessous ses spécifications techniques détaillées.

Spécification

●Type de produit : Processeur de communications (CP)
●Désignation du produit : CP 342-5
●Compatible avec : SIMATIC S7-300
●Débit de transfert : 9,6 kbit/s à 12 Mbit/s
●Nombre d'interfaces (PROFIBUS) : 1
●Type de connexion électrique : prise Sub-D à 9 broches (RS485)
●Interfaces Ethernet industrielles : 0
●Connexion d'alimentation : bornier à 4 pôles (24 V externes)
●Tension provenant du bus de fond de panier : 5 V
●Tension d'alimentation externe : 24 V CC (-15 % / +20 %)
●Consommation de courant (fond de panier 5 V) : 0,15 A (typique)
●Consommation de courant (24 V externe) : 0,25 A (typique)
●Perte de puissance : 5 W

Application

Le 6GK7342-5DA02-0XE0 est largement utilisé dans :

PROFIBUS DP Master : Commande centralisée des systèmes d’E/S distribués (série ET 200, etc.), des variateurs (SINAMICS, SIMODRIVE) et autres appareils de terrain

Esclave PROFIBUS DP : Station S7-300 intelligente fonctionnant comme esclave sur un réseau PROFIBUS de niveau supérieur

Communication PG/OP : Connexion des dispositifs de programmation pour les diagnostics, la surveillance et la mise en service en ligne ; connexion des panneaux de commande (IHM)

Communication S7 : Échange de données entre plusieurs automates S7-300/400 via PROFIBUS

Remplacement/Intégration S5 : Migration de SIMATIC S5 vers S7 tout en maintenant la compatibilité de communication

FAQ pour 6GK7342-5DA02-0XE0

• Q1 : Le CP 342-5 prend-il en charge DPV1 ?

A:Non. Cette version (6GK7342-5DA02-0XE0) prend uniquement en charge DPV0. Pour la prise en charge de DPV1, veuillez utiliser la version CP 342-5 DPV1 ou des processeurs de communication plus récents.

• Q2 : Quel est le nombre maximal de modules CP 342-5 par processeur S7-300 ?

UN: Un maximum de 4 modules CP 342-5 peuvent être installés par CPU (en fonction du modèle de CPU et de la configuration du rack).

• Q3 : Le CP 342-5 peut-il être utilisé dans TIA Portal ?

UN: Oui, mais la configuration est principalement conçue pour STEP 7 Classic (version 5.1 SP2 ou supérieure). TIA Portal peut présenter des limitations. Pour les nouveaux projets, Siemens recommande l'utilisation de modules de configuration plus récents, tels que le CP 342-5 DPV1 ou le CP 343-1 pour Ethernet.

• Q4 : Quel câble est nécessaire pour une connexion PROFIBUS ?

UN: Utilisez un câble PROFIBUS standard (par exemple, 6XV1830-0EH10) avec un connecteur Sub-D à 9 broches (par exemple, 6ES7972-0BB12-0XA0). Le connecteur doit comporter une résistance de terminaison intégrée pour les nœuds terminaux.
