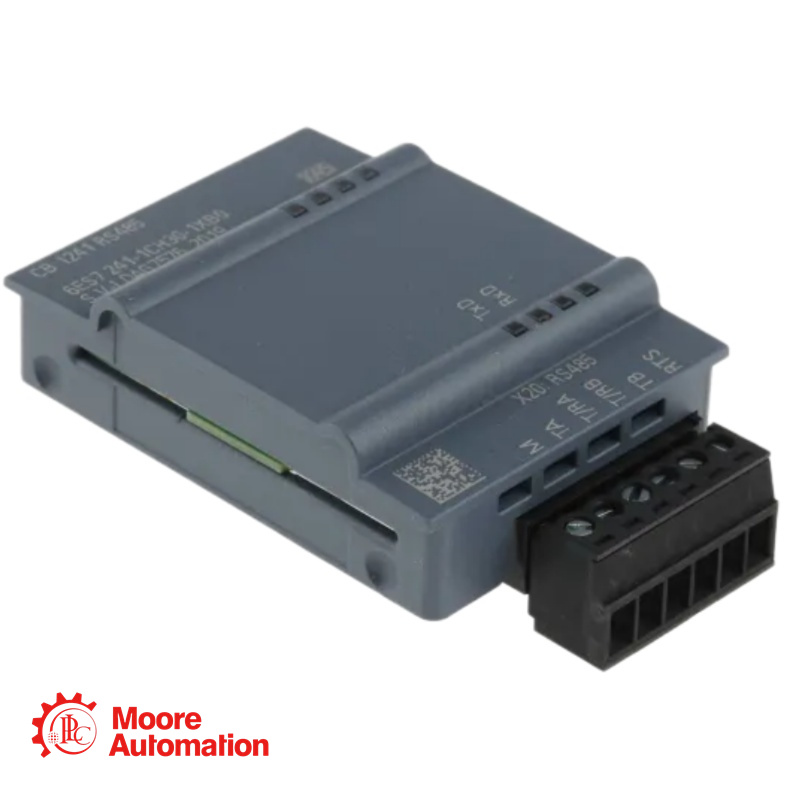

La carte CB 1241 RS-485 est une carte de communication pour la famille de contrôleurs Siemens SIMATIC S7-1200. Elle assure une connexion série point à point via une interface RS-485, permettant la communication avec divers appareils de terrain tels que des variateurs, des lecteurs de codes-barres, des balances et autres équipements série.

La carte prend en charge plusieurs protocoles, notamment Freeport, Modbus RTU (maître/esclave), ASCII et USS (fonctions de bibliothèque requises pour ASCII et USS). Elle est conçue pour un montage direct sur le processeur S7-1200, ce qui permet un gain de place et l'ajout de la communication série sans nécessiter de modules de signaux supplémentaires.

Tension d'alimentation (à partir du bus de fond de panier) : 5 V CC
Consommation de courant typique (à partir du bus de fond de panier) : 50 mA
Perte de puissance typique : 1,5 W
Longueur du câble (max.) : 1000 m
Longueur maximale des télégrammes (Freeport / 3964R) : 1 ko
Nombre maximal d'appareils Modbus : jusqu'à 247
Température de fonctionnement (horizontale) : -20 °C à +60 °C
Température de fonctionnement (verticale) : -20 °C à +50 °C
Température de stockage/transport : -40 °C à +70 °C

- FAQ 6ES7241-1CH30-1XB0

À quoi sert le CB 1241 RS-485 ?
A: Le CB 1241 RS-485 ajoute une interface de communication série point à point à un processeur S7-1200, permettant la connexion à des périphériques RS-485 tels que des variateurs, des lecteurs de codes-barres, des balances, des imprimantes et d'autres instruments série.

Quelles sont les exigences en matière d'alimentation pour ce module 6ES7241-1CH30-1XB0 ?
A : Le module tire son alimentation du bus de fond de panier (5 V CC, typ. 50 mA) et a une perte de puissance typique de 1,5 W. Aucune alimentation externe n'est requise.

Le module prend-il en charge les diagnostics ?
R : Oui. Le module comprend une fonction de diagnostic pour faciliter le dépannage des problèmes de communication.
