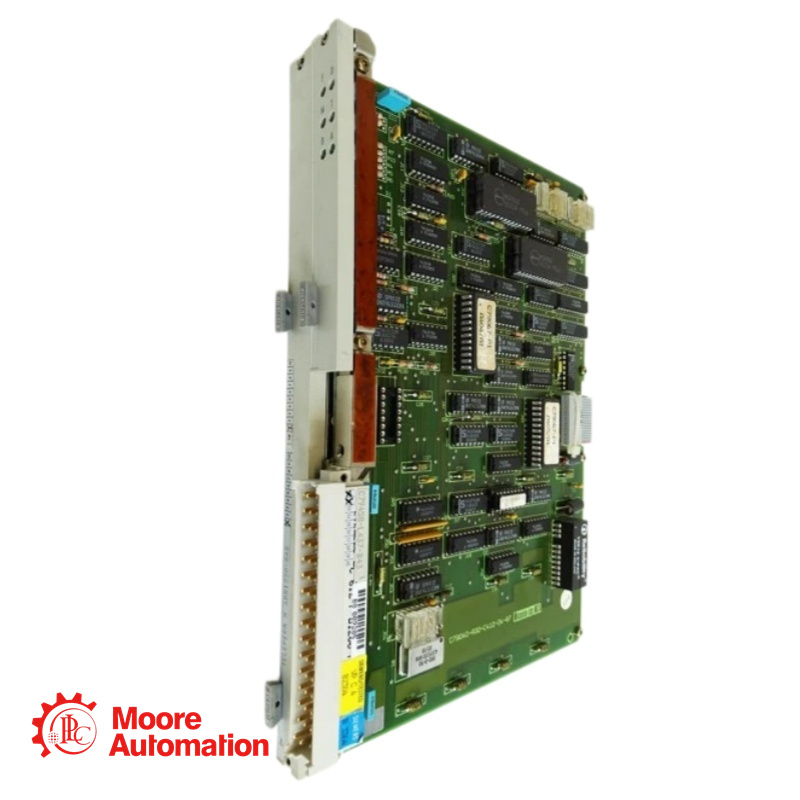

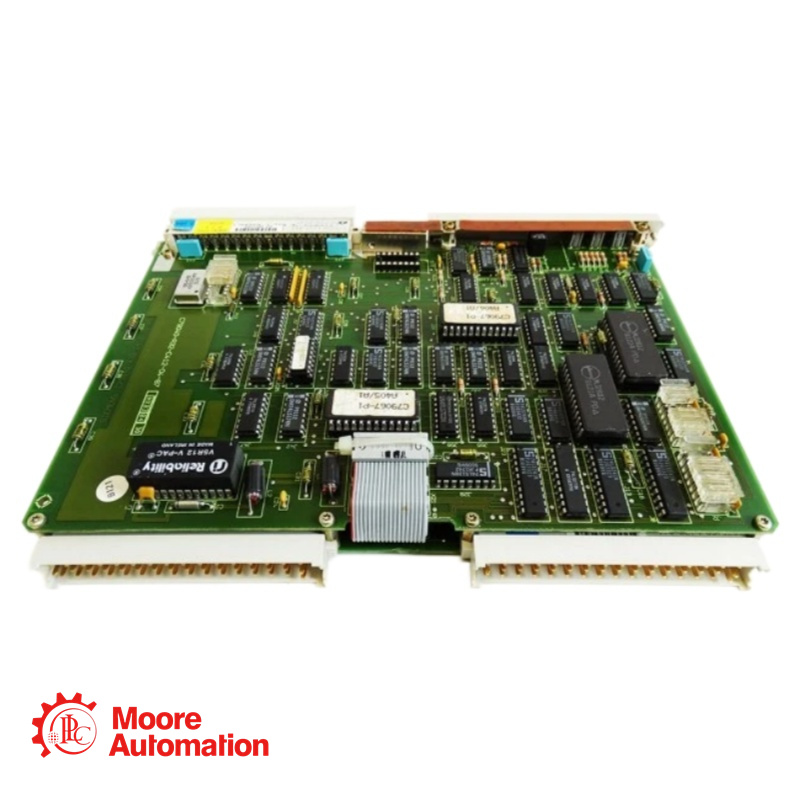

Interface de bus Siemens 6DS1220-8AB

Contactez notre responsable Frida pour obtenir un prix :

Téléphone/WhatsApp : +86 15359408275

E-mail: ventes5@mooreplc.com

Numéro de matériel :
6DS1220-8AB

Description:

6DS1220-8AB Module d'interface de bus local pour le système d'automatisation TELEPERM M AS 235 H
Permet la connexion au système de bus CS 275 pour la communication avec d'autres systèmes d'automatisation (AS, OS, etc.).
Utilisé dans une configuration maître/réserve redondante 1 sur 2 d'un système d'automatisation tolérant aux pannes
Compatible avec l'unité de base AS 235 H ; une installation redondante (une par CPU) est requise lorsque la communication CS 275 est nécessaire.

Le 6DS1220-8AB Le module N8-H est une interface de bus permettant au système d'automatisation AS 235 H de participer au système de bus série TELEPERM M CS 275. Il prend en charge la communication locale (jusqu'à 20 m) et, associé à un convertisseur de bus UI, la communication distante (jusqu'à 4 km). Dans un système AS 235 H redondant, un module N8-H doit être installé pour chaque CPU (CPU I et CPU II). Les deux modules doivent avoir des paramètres d'adresse de bus (BA) et d'adresse de participant (TA) identiques.

Données techniques :

Type de produit : Module d'interface de bus local
Série : TELEPERM M, AS 235 H
Système de bus : CS 275
Type de communication : Bus local (20 m) / Bus distant via convertisseur UI (4 km)
Prise en charge de la redondance : Oui (un module par processeur dans AS 235 H)
Adresse du participant (TA) : codée en binaire via des commutateurs DIP (8 commutateurs inférieurs), plage 0 … 99
Adresse de bus (BA) : codée en binaire via des commutateurs DIP (3 commutateurs supérieurs), plage 0 … 7
Redondance du bus (RE) : sélectionnable via le commutateur RE : 0 = bus distant redondant, 1 = bus distant non redondant
