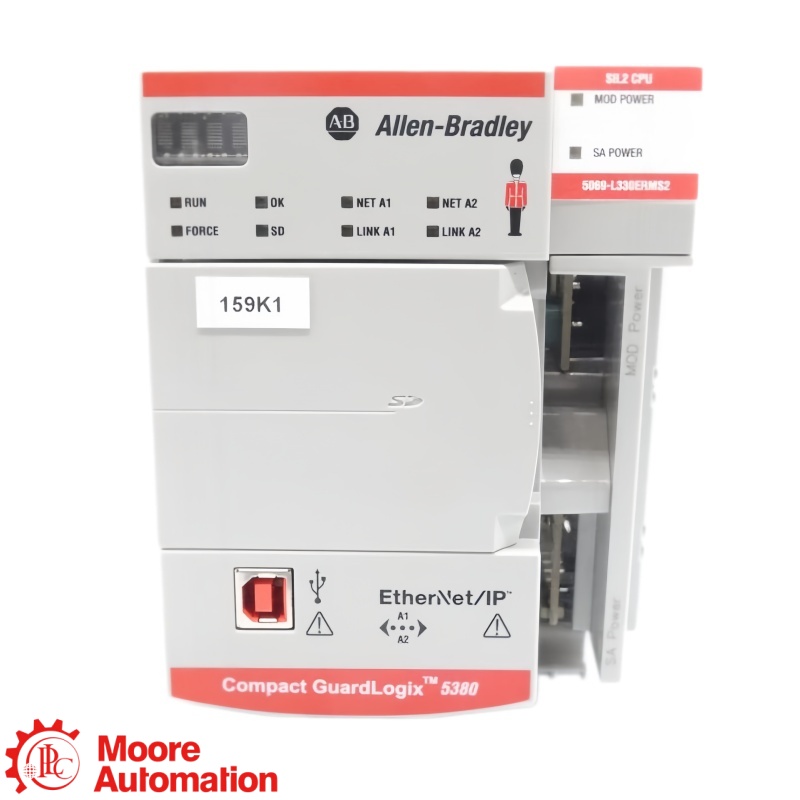

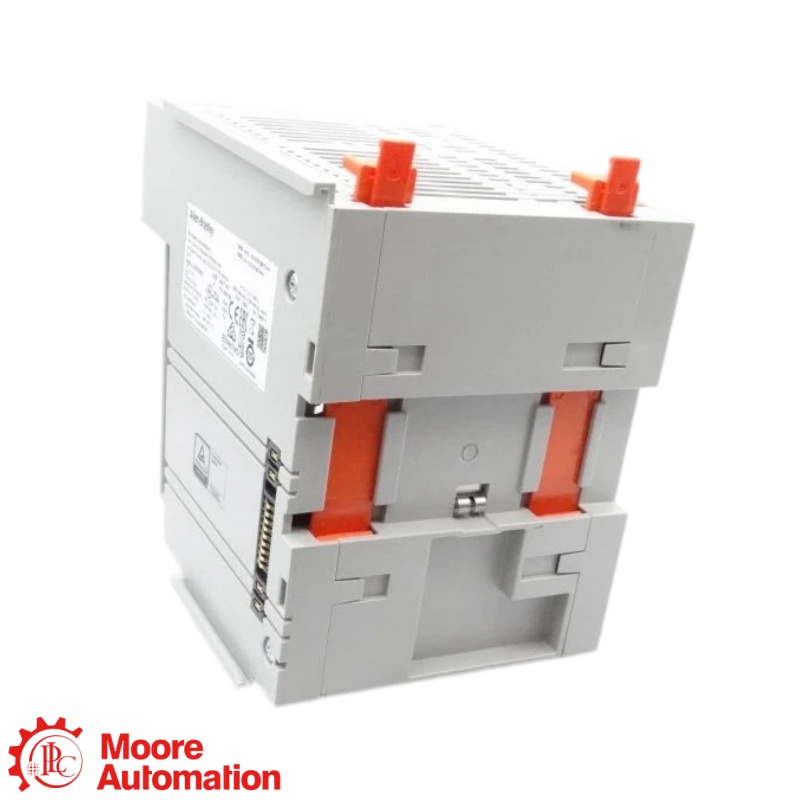

INFORMATIONS SUR LE PRODUIT ● Contrôleur GL 5380

GL 5380

5069-L330ERMS2

Contrôleur de mouvement de sécurité SIL 2 / PLd

3 Mo + 1,5 Mo SÉCURITÉ · 31 E/S · 16 AXES

RÔLE DU PRODUIT

Le 5069-L330ERMS2S2 est un automate GL 5380 intégrant la commande Logix standard, la logique de sécurité SIL 2/PLd et CIP Motion. Il offre 3 Mo de mémoire standard et 1,5 Mo de mémoire de sécurité, et prend en charge jusqu'à 31 modules d'E/S Compact 5000 locaux, 16 axes de mouvement et 60 périphériques EtherNet/IP.

VÉRIFICATION DE COMMANDE

Pour 5069-L330ERMS2, Confirmez le numéro de catalogue de sécurité exact 5069-L330ERMS2, la taille du projet standard de 3 Mo et la taille du projet de sécurité de 1,5 Mo, l'architecture SIL 2 / PLd, la demande de 16 axes, le réseau de 60 dispositifs, les E/S locales et la signature de sécurité.

👩‍💼

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆

E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275

DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure du numéro de commande 5069-L330ERMS2

5069

Famille de plateformesPlateforme Compact 5000

L330

Niveau de capacitéContrôleur de niveau 3 Mo

ERMS2

Fonction de suffixeDétection de mouvement EtherNet/IP avec sécurité SIL 2

CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

GL 5380 ↗

5069-L330ERMS2

Données d'ingénierie en un coup d'œil

Cliquez sur « + » pour afficher plus de spécifications.

MÉMOIRE UTILISATEUR3 Mo standard + 1,5 Mo de sécurité

MODULES D'E/S31 maximum

AXES DE MOUVEMENT16 maximum

PÉRIPHÉRIQUES ETHERNET60 maximum

Valeurs de la documentation officielle du fabricant pour 5069-L330ERMS2.

Vérification de la configuration

Pour le 5069-L330ERMS2, confirmez la taille du projet de 3 Mo, la capacité de mouvement de 16 axes, la limite de réseau de 60 appareils, la capacité d'E/S locales de 31 modules, l'alimentation MOD 18…32 V CC et le kit de bornes 5069-RTB64 commandé séparément. 5069-L330ERMS2.

Capacité du contrôleur et de la sécurité −

Numéro de catalogue5069-L330ERMS2

Famille de produitsGL 5380

Mémoire standard3 Mo

Mémoire de sécurité1,5 Mo

Modules d'E/S locauxJusqu'à 31

État du cycle de vieActif

Traitement de sécurité ＋

capacité de sécuritéSIL 2 / PLd

Mémoire de sécurité1,5 Mo

Rôle en matière de sécuritéContrôle intégré de la sécurité des machines

ValidationSystème de sécurité complet requis

Contrôle de projetVérifier l'état de la signature et du verrou

Mouvement intégré ＋

Technologie du mouvementMouvement CIP

Axes maximum16

Utilisation du contrôleurCommande des machines, de la sécurité et du mouvement

État de conduiteDisques et micrologiciels compatibles

Synchronisation du réseauDoit satisfaire aux exigences de conception en matière de mouvement et de sécurité

E/S réseau et locales ＋

Dispositifs EtherNet/IPJusqu'à 60

ports EthernetDeux ports 1 Gb

E/S localesJusqu'à 31 modules Compact 5000

ProgrammationUSB et Ethernet

CompatibilitéProfils de correspondance, micrologiciel et topologie

État de l'alimentation et du produit ＋

Fourniture du ministère de la Défense18…32 V CC

Puissance RTBCommandé séparément

Sélection RTBVis ou ressort 5069-RTB64

OrigineSingapour

Cycle de vieActif

Compatibilité d'installation ＋

Mémoire standardZone de projet maximale de 3 Mo

Mémoire de sécuritéZone de sécurité maximale de 1,5 Mo

Mouvement16 axes maximum

Réseau60 appareils maximum

Avant remplacementValidation de sécurité, micrologiciel, E/S, RTB et alimentation

Source: publications du fabricant 5069-TD002 et 5069-UM001 et la page produit officielle 5069-L330ERMS2S2.

FAQ

Questions fréquemment posées par les acheteurs

Quelles fonctions sont combinées dans 5069-L330ERMS2?−

5069-L330ERMS2 Ce système combine la commande machine Logix standard, la logique de sécurité SIL 2 / PLd et la technologie CIP Motion intégrée. Sa configuration offre 3 Mo de mémoire standard et 1,5 Mo de mémoire de sécurité, 31 modules d'E/S locaux, 16 axes et 60 périphériques EtherNet/IP.

Comment est 5069-L330ERMS2 différent de 5069-L330ERM ?＋

Le produit ERMS2 intègre un traitement de sécurité GL SIL 2 / PLd et une zone mémoire de sécurité dédiée de 1,5 Mo. Les deux modèles prennent en charge 3 Mo de mémoire standard, 31 modules locaux, 16 axes et 60 dispositifs, mais seul un système de sécurité complet et validé peut garantir ce niveau de sécurité.

La mémoire de sécurité de 1,5 Mo étend-elle la mémoire standard de 3 Mo ?＋

Non. 5069-L330ERMS2 L'allocation de mémoire est distincte pour les applications standard et de sécurité. Le programme standard doit occuper 3 Mo et l'application de sécurité 1,5 Mo ; il ne s'agit pas d'un pool de 4,5 Mo interchangeable.

Les 60 appareils EtherNet/IP peuvent-ils tous être des dispositifs de sécurité ou de détection de mouvement ?＋

Le catalogue est limité à 60 périphériques EtherNet/IP, mais la configuration optimale dépend du nombre de connexions, des taux de mise à jour, du trafic de sécurité et de détection de mouvement, des profils, de la topologie et du micrologiciel. Le réseau conçu doit satisfaire aux exigences de performance et de validation.

Quelles sont les exigences de la désignation S2 lors de la mise en service ?＋

La configuration S2 indique une capacité de sécurité SIL 2 / PLd. La mise en service doit vérifier la tâche de sécurité, la signature, l'état de verrouillage, les E/S de sécurité compatibles, les calculs de temps de réponse, les diagnostics et la validation complète de la sécurité de la machine.

Que faut-il vérifier avant de remplacer 5069-L330ERMS2?＋

Confirmez le numéro de catalogue exact, les projets standard de 3 Mo et de sécurité de 1,5 Mo, la signature de sécurité, le support du firmware et de Studio 5000, la carte d'E/S à 31 modules, la configuration à 16 axes, le réseau à 60 appareils, la compatibilité RTB avec l'alimentation et la remise en service de sécurité contrôlée.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez communiquer le numéro de commande complet et les détails de l'application afin de vérifier la compatibilité, la disponibilité et le délai de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT

ventes5@mooreplc.com +86 153 5940 8275

FICHE DE DONNÉES

Manuels et références officielles pour
5069-L330ERMS2

Documentation officielle du fabricant pour le contrôleur de mouvement de sécurité 5069-L330ERMS2S2 sil 2 / pld.

Contrôleurs GL 5380

Publication du fabricant 5069-TD002 couvrant la capacité, les interfaces, l'alimentation, le mouvement et les spécifications d'installation du GL 5380.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

E-MAIL
ventes5@mooreplc.com WHATSAPP
+86 153 5940 8275

Les informations techniques figurant sur cette page sont basées sur les publications du fabricant 5069-TD002 et 5069-UM001 et sur la page produit officielle 5069-L330ERMS2S2.

GL 5380 RELATION

Comment le modèle 5069-L330ERMS2S2 s'intègre à la gamme GL 5380

La référence 5069 désigne la plateforme Compact 5000. L330 désigne le contrôleur 3 Mo, tandis que ERMS2 désigne le système de contrôle de mouvement EtherNet/IP avec sécurité SIL 2. La configuration 5069-L330ERMS2S2 offre 31 E/S locales, 60 périphériques EtherNet/IP et 16 axes de mouvement.

PLATE-FORMECompact 5000Architecture d'E/S et de contrôleur

NIVEAU CONTRÔLEURL330 · 3 Mo standard + 1,5 Mo de sécurité60 appareils · 31 modules locaux

MODÈLE EXACT5069-L330ERMS2Contrôleur de mouvement de sécurité 16 axes SIL 2 / PLD

Note de sélection : Correspondance de la mémoire, des E/S locales, des limites de périphérique et de mouvement, ainsi que de l'alimentation MOD/SA et du style RTB.

DOMAINES D'APPLICATION

Carte mentale de l'application pour 5069-L330ERMS2

Contrôle d'applicationCoordination jusqu'à 16 axes de mouvement CIP intégrés

Cellule d'E/S compacte 5000Contrôle jusqu'à 31 modules d'E/S locaux compatibles

CENTRE D'APPLICATIONS 5069-L330ERMS2 contrôleur de mouvement de sécurité sil 2 / pld

Réseau de machines EtherNet/IPConnectez jusqu'à 60 appareils via deux ports 1 Gb.

Remplacement du contrôleurRestaurez le projet standard vérifié de 3 Mo + 1,5 Mo de sécurité, la configuration de mouvement et le firmware.
