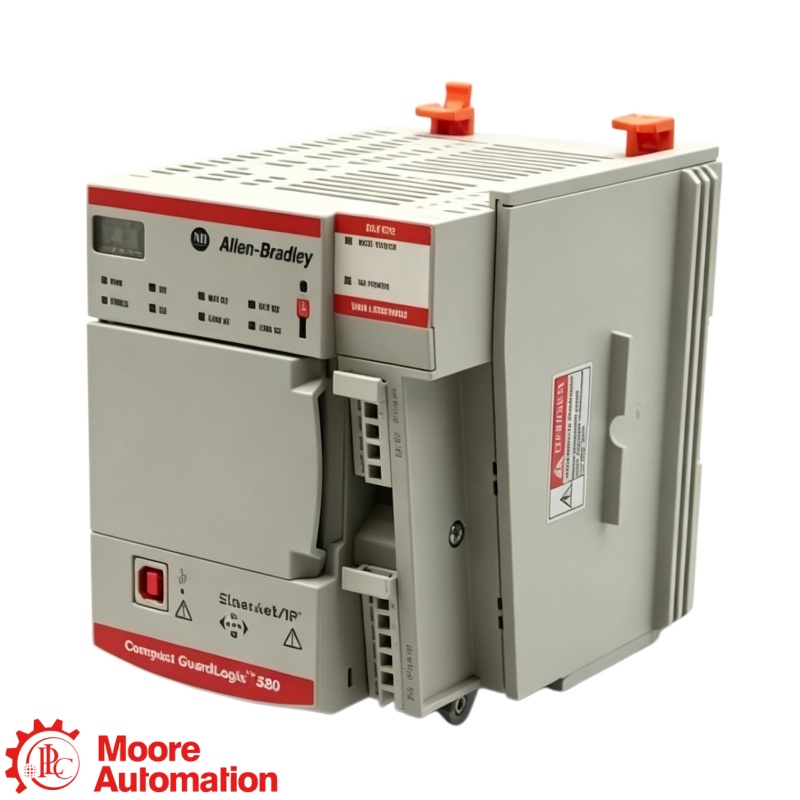

INFORMATIONS SUR LE PRODUIT ● Contrôleur GL 5380

GL 5380

5069-L320ERMS2

Contrôleur de mouvement de sécurité SIL 2 / PLd

2 Mo + 1 Mo SÉCURITÉ · 16 E/S · 8 AXES

RÔLE DU PRODUIT

Le 5069-L320ERMS2 est un contrôleur GL 5380 pour la gestion intégrée des machines, des mouvements et de la sécurité SIL 2/PLd. Il offre 2 Mo de mémoire standard et 1 Mo de mémoire de sécurité, et prend en charge jusqu'à 16 modules d'E/S Compact 5000 locaux, 8 axes de mouvement et 40 périphériques EtherNet/IP.

VÉRIFICATION DE COMMANDE

Pour 5069-L320ERMS2, Confirmez le numéro de catalogue de sécurité 5069-L320ERMS2, l'exigence SIL 2 / PLd, la taille standard du projet de 2 Mo et la taille de sécurité de 1 Mo, la demande de 8 axes, le réseau de 40 dispositifs, les E/S locales de 16 modules et la signature de sécurité avant l'installation.

👩‍💼

VOUS VOULEZ LE MEILLEUR PRIX ?

Frida

Leader des ventes 🏆

E-MAILventes5@mooreplc.com WHATSAPP+86 153 5940 8275

DÉCOMPOSITION DES NUMÉROS DE COMMANDE

Structure du numéro de commande 5069-L320ERMS2

5069

Famille de plateformesPlateforme Compact 5000

L320

Niveau de capacitéContrôleur de niveau 2 Mo

ERMS2

Fonction de suffixeDétection de mouvement EtherNet/IP avec sécurité SIL 2

CARACTÉRISTIQUES DE RÉFÉRENCE DU FABRICANT

Spécifications techniques

GL 5380 ↗

5069-L320ERMS2

Données d'ingénierie en un coup d'œil

Cliquez sur « + » pour afficher plus de spécifications.

MÉMOIRE UTILISATEUR2 Mo standard + 1 Mo de sécurité

MODULES D'E/S8 maximum

AXES DE MOUVEMENT8 maximum

PÉRIPHÉRIQUES ETHERNET40 maximum

Valeurs de la documentation officielle du fabricant pour 5069-L320ERMS2.

Vérification de la configuration

Pour le 5069-L320ERMS2, confirmez la taille du projet de 3 Mo, la capacité de mouvement de 16 axes, la limite de réseau de 60 appareils, la capacité d'E/S locales de 31 modules, l'alimentation MOD 18…32 V CC et le kit de bornes 5069-RTB64 commandé séparément. 5069-L320ERMS2.

Capacité du contrôleur et de la sécurité −

Numéro de catalogue5069-L320ERMS2

Famille de produitsGL 5380

Mémoire standard2 Mo

Mémoire de sécurité1 Mo

Modules d'E/S locauxJusqu'à 16 ans

État du cycle de vieActif

Architecture de sécurité ＋

capacité de sécuritéSIL 2 / PLd

mémoire des tâches de sécurité1 Mo

Rôle en matière de sécuritéLogique de sécurité des machines intégrée

État du systèmeLa fonction de sécurité complète nécessite une validation

mise en serviceVérification de la signature, du verrouillage et des tests de preuve

Capacité de mouvement ＋

Mouvement intégréMouvement CIP

Axes maximum8

Mouvement et sécuritéConfiguré dans un projet validé

Compatibilité du lecteurVérifiez les profils et le firmware

TimingVérifier les taux de mise à jour du réseau prévus

EtherNet/IP et E/S ＋

Dispositifs EtherNet/IPJusqu'à 40

EthernetDeux ports 1 Gb

E/S localesJusqu'à 16 modules Compact 5000

ProgrammationUSB ou Ethernet

E/S de sécuritéLes profils et le firmware doivent correspondre

Alimentation et terminaison ＋

Puissance MOD18…32 V CC

Puissance RTBArticle séparé

Options RTB5069-RTB64-VIS ou RESSORT

OrigineSingapour

Cycle de vieActif

Conditions de remplacement ＋

Projet standardDoit tenir dans 2 Mo

Projet de sécuritéDoit tenir dans 1 Mo

MouvementPas plus de 8 axes

RéseauPas plus de 40 appareils

Vérifications requisesMicrologiciel, signature de sécurité, E/S, RTB et alimentation

Source: publications du fabricant 5069-TD002 et 5069-UM001 et la page produit officielle 5069-L320ERMS2.

FAQ

Questions fréquemment posées par les acheteurs

Où se trouve 5069-L320ERMS2 s'intégrer dans un système de machines ?−

5069-L320ERMS2 Le GL 5380 est un contrôleur pour logique standard, logique de sécurité SIL 2/PLd et mouvement intégré. Ses capacités configurables sont : 2 Mo de mémoire standard, 1 Mo de mémoire de sécurité, 16 modules d’E/S locaux, 8 axes et 40 périphériques EtherNet/IP.

Le niveau SIL 2 / PLd est-il atteint simplement par l'installation ? 5069-L320ERMS2?＋

Non. Le contrôleur assure la fonction de traitement de sécurité, mais la fonction de sécurité complète doit être conçue et validée avec des E/S de sécurité, des capteurs, des actionneurs, un câblage, des diagnostics, des calculs de temps de réponse et une logique d'application compatibles.

Quand est 5069-L320ERMS2 préférable à 5069-L306ERMS2 ?＋

Choisissez le niveau L320 lorsque l'application nécessite une capacité supérieure : 2 Mo de mémoire standard et 1 Mo de mémoire de sécurité, jusqu'à 16 modules locaux, 8 axes de mouvement et 40 périphériques EtherNet/IP. La compatibilité et la validation de sécurité restent des exigences distinctes.

La mémoire standard peut-elle être utilisée comme mémoire de sécurité supplémentaire ?＋

Non. Le produit dispose d'allocations de mémoire distinctes pour les applications standard et de sécurité. Une application de sécurité doit tenir dans la zone de sécurité de 1 Mo, et sa signature, son état de verrouillage et son environnement de micrologiciel doivent rester compatibles.

Comment faut-il interpréter la limite de 40 appareils EtherNet/IP ?＋

Il s'agit de la limite de configuration du catalogue pour les périphériques EtherNet/IP gérés par 5069-L320ERMS2Les performances réelles du réseau dépendent également des connexions, des taux de mise à jour, du trafic de mouvement, du trafic de sécurité, de la topologie du commutateur et du micrologiciel du périphérique pris en charge.

Quelles conditions doivent être réunies avant de modifier un 5069-L320ERMS2?＋

Confirmer le numéro de catalogue, la taille standard et de sécurité du projet, la signature de sécurité, la prise en charge de Studio 5000 et du firmware, la disposition des E/S à 16 modules, la configuration à 8 axes, la conception à 40 dispositifs, le RTB d'alimentation séparé et la procédure de redémarrage/mise en service validée.

CONTACTEZ LE SPÉCIALISTE PRODUIT

Vérifiez votre configuration avec Frida

Veuillez communiquer le numéro de commande complet et les détails de l'application afin de vérifier la compatibilité, la disponibilité et le délai de livraison.

CHOISISSEZ UNE MÉTHODE DE CONTACT DIRECT

ventes5@mooreplc.com +86 153 5940 8275

FICHE DE DONNÉES

Manuels et références officielles pour
5069-L320ERMS2

Documentation officielle du fabricant pour le contrôleur de mouvement de sécurité 5069-L320ERMS2 sil 2 / pld.

Contrôleurs GL 5380

Publication du fabricant 5069-TD002 couvrant la capacité, les interfaces, l'alimentation, le mouvement et les spécifications d'installation du GL 5380.

FICHE TECHNIQUE OFFICIELLE

Contactez-nous pour obtenir de l'aide

Veuillez nous indiquer le modèle complet, la quantité et votre question technique ou relative à l'achat.

E-MAIL
ventes5@mooreplc.com WHATSAPP
+86 153 5940 8275

Les informations techniques figurant sur cette page sont basées sur les publications du fabricant 5069-TD002 et 5069-UM001 et sur la page produit officielle 5069-L320ERMS2.

GL 5380 RELATION

Comment le modèle 5069-L320ERMS2 s'intègre à la gamme GL 5380

La référence 5069 désigne la plateforme Compact 5000. L320 désigne le contrôleur 2 Mo, tandis que ERMS2 désigne le module de contrôle de mouvement EtherNet/IP avec sécurité SIL 2. La configuration 5069-L320ERMS2 offre 16 E/S locales, 40 périphériques EtherNet/IP et 8 axes de mouvement.

PLATE-FORMECompact 5000Architecture d'E/S et de contrôleur

NIVEAU CONTRÔLEURL320 · 2 Mo standard + 1 Mo de sécurité40 appareils · 16 modules locaux

MODÈLE EXACT5069-L320ERMS2Contrôleur de mouvement de sécurité 8 axes SIL 2 / PLD

Note de sélection : Correspondance de la mémoire, des E/S locales, des limites de périphérique et de mouvement, ainsi que de l'alimentation MOD/SA et du style RTB.

DOMAINES D'APPLICATION

Carte mentale de l'application pour 5069-L320ERMS2

Contrôle d'applicationCoordination jusqu'à 8 axes de mouvement CIP intégrés

Cellule d'E/S compacte 5000Contrôlez jusqu'à 16 modules d'E/S locaux compatibles.

CENTRE D'APPLICATIONS 5069-L320ERMS2 contrôleur de mouvement de sécurité sil 2 / pld

Réseau de machines EtherNet/IPConnectez jusqu'à 40 appareils via deux ports 1 Gb.

Remplacement du contrôleurRestaurez le projet standard vérifié de 2 Mo + 1 Mo de sécurité, la configuration de mouvement et le firmware
