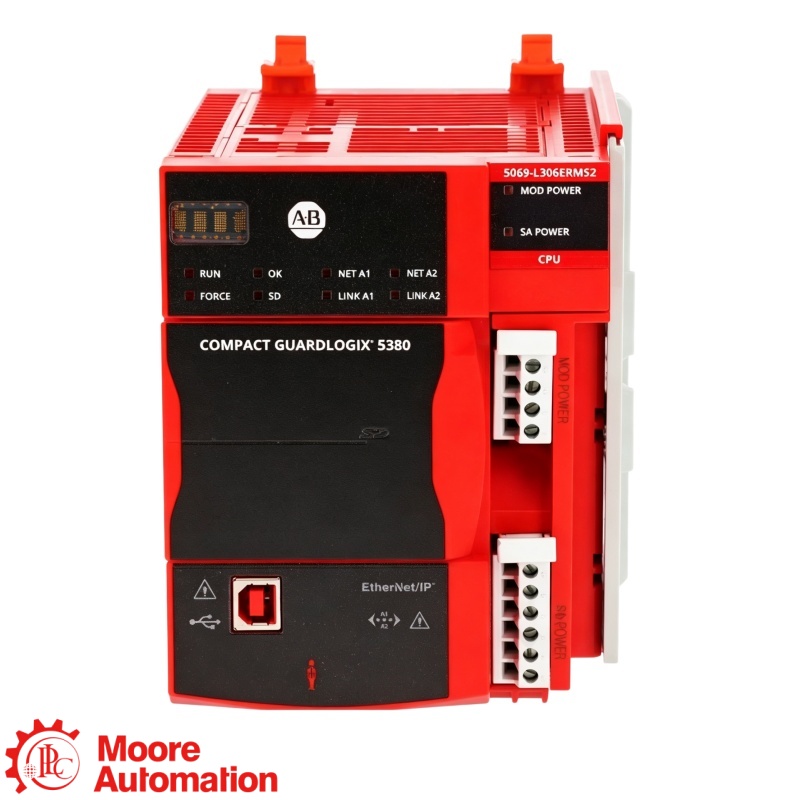

Contrôleur de mouvement 5069-L306ERMS2 GL 5380 SIL2

5069-L306ERMS2 Le contrôleur GL 5380 combine la commande machine standard, la logique de sécurité SIL 2/PLd et la fonction CIP Motion intégrée. Sa configuration est limitée à 0,6 Mo de mémoire standard, 0,3 Mo de mémoire de sécurité, 8 modules d'E/S locaux, 2 axes et 16 périphériques EtherNet/IP.

Non. 5069-L306ERMS2 fournit une fonction de contrôleur de sécurité compatible SIL 2 / PLd, mais la conformité appartient au système de sécurité complet validé, y compris les capteurs, les E/S, les actionneurs, le câblage, la logique, les diagnostics et les calculs d'application.

Le produit exécute le contrôle Logix standard et une application de sécurité protégée dans des zones mémoire distinctes : 0,6 Mo pour le contrôle standard et 0,3 Mo pour la sécurité. Les deux parties du projet doivent tenir dans la mémoire allouée, et la signature de sécurité ainsi que l’état de verrouillage doivent être gérés correctement.

Non. Cette configuration prend en charge jusqu'à 2 axes de mouvement intégrés. Un modèle GL de plus grande capacité est nécessaire pour les axes supplémentaires, sous réserve de la compatibilité des variateurs, des fonctions de sécurité, du micrologiciel et de la conception du réseau.

Le contrôleur ne dispense pas de la configuration de l'alimentation. Veuillez vérifier la compatibilité de l'alimentation 5069 RTB (18…32 V CC MOD), la présence d'E/S de sécurité et le type de conducteur/borne approprié (commandé séparément).

Conserver et vérifier les normes et projets de sécurité corrects, la signature de sécurité, la révision du firmware, la compatibilité Studio 5000, le plan d'E/S, les identités des appareils, la configuration à 2 axes, la limite de 16 appareils et les enregistrements de mise en service de sécurité validés de la machine.
