Moniteur de vitesse d'impulsion alternative 3500/70M

Le moniteur de vitesse d'impulsion Bently Nevada 3500/70M est un appareil à 4 canaux utilisé dans le cadre des solutions pour compresseurs alternatifs afin de surveiller les vibrations du carter et de la traverse du compresseur. Ce moniteur reçoit les données de capteurs sismiques, traite le signal pour effectuer des mesures de vibrations et compare les signaux traités avec des alarmes programmables par l'utilisateur.

Spécifications de 3500/70M

Signal : Accepte de 1 à 4 signaux de sonde de proximité.
Impédance d'entrée :
Entrée d'accélération de 10 kΩ
entrée de vitesse >1 MΩ
Inhibition spéciale : fermeture du contact 5 Vcc à 390 µA typique
Consommation électrique : 7,7 watts (nominale)
Tension de conformité : +12 Vcc maximum
Résistance de charge : 600 Ω maximum
Résolution : 0,3662 µA maximum

+Module moniteur (carte mère) :

Dimensions (Hauteur x Largeur x Profondeur) :

241,3 mm x 24,4 mm x 241,8 mm (9,50 po x 0,96 po x 9,52 po)
Poids : 0,91 kg (2,0 lb)

Dimensions (Hauteur x Largeur x Profondeur) :
241,3 mm x 24,4 mm x 99,1 mm (9,50 po x 0,96 po x 3,90 po)
Poids 0,20 kg (0,44 lb)

+Modules d'E/S (barrière) :

Dimensions (Hauteur x Largeur x Profondeur) :
241,3 mm x 24,4 mm x 163,1 mm
(9,50 po x 0,96 po x 6,42 po)
Poids : 0,46 kg (1,01 lb)

3500/70M Pièces détachées

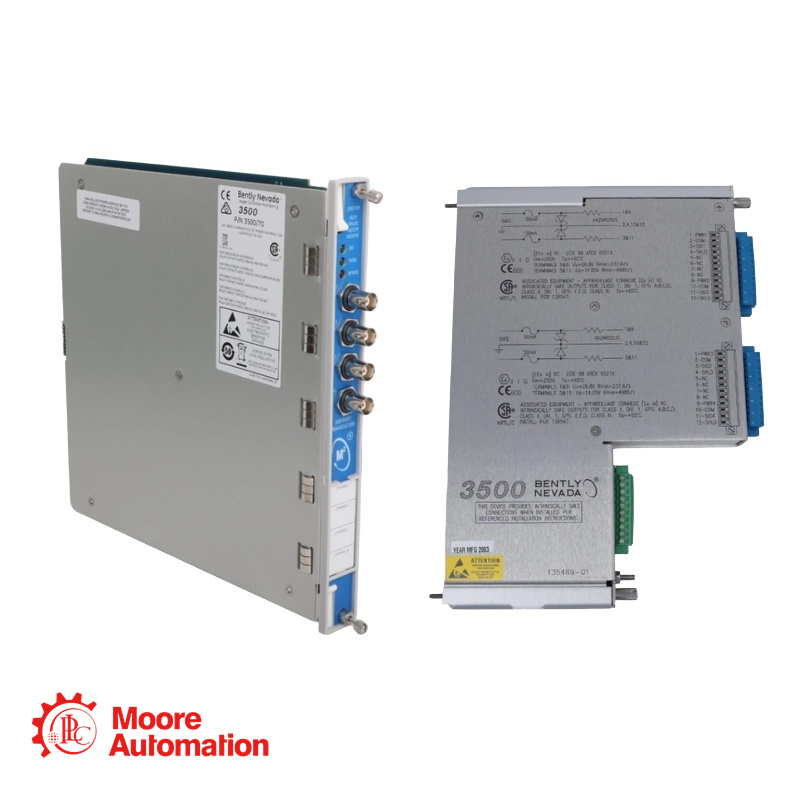

176449-09 - Moniteur de vitesse d'impulsion alternative 3500/70M

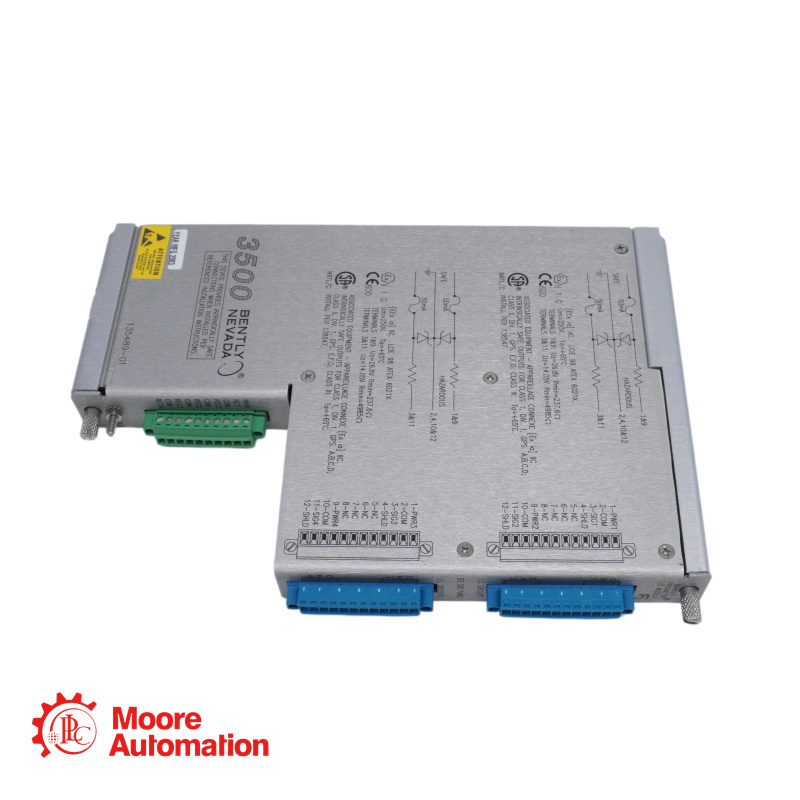

135489-01 - Module d'E/S interne Barrières internes Résiliations 4 x Prox/Accel

FAQ de 3500/70M

Qu'est-ce que le moniteur de vitesse d'impulsion alternatif 3500/70M (176449-09 + 135489-01) ?
A : Il s'agit d'un moniteur à 4 canaux pour compresseurs alternatifs. Il mesure les vibrations du carter et de la traverse à l'aide de transducteurs sismiques. Le module d'E/S 135489-01 intègre des barrières de sécurité intrinsèques et des terminaisons internes pour un maximum de quatre capteurs Proximitor ou accéléromètres.

Qu'est-ce qui rend le module d'E/S 135489-01 si particulier ?
A : Il comprend des barrières internes (paramètres d'entité) et des terminaisons internes, permettant la connexion directe de capteurs de proximité ou d'accéléromètres dans les zones dangereuses sans barrières externes. Il prend en charge 4 entrées pour capteurs de proximité/accéléromètres.

Quel espace rack est nécessaire ?
A:
Moniteur principal (176449-09) : 1 emplacement avant pleine hauteur
Module d'E/S (135489-01) : 1 emplacement arrière pleine hauteur
