Module Keyphasor amélioré 3500/25

La Bentley Nevada 3500/25 Module Keyphasor amélioré isa hModule demi-hauteur à deux canaux utilisé pour fournir des signaux Keyphasor aux modules de surveillance d'un rack 3500. Ce module reçoit les signaux d'entrée provenant de capteurs de proximité ou de capteurs magnétiques et les convertit en signaux Keyphasor numériques indiquant la coïncidence entre le repère Keyphasor sur l'arbre et le transducteur Keyphasor. Le système de protection des machines 3500 peut accepter jusqu'à quatre signaux Keyphasor en configuration normale et jusqu'à huit signaux Keyphasor en configuration appariée.

Remarques : Le signal Keyphasor est une impulsion par tour ou plusieurs impulsions par tour provenant d'un arbre ou d'un engrenage en rotation, utilisée pour une mesure de synchronisation précise. Ceci permet aux modules de surveillance 3500 et aux équipements de diagnostic externes de mesurer la vitesse de rotation de l'arbre et des paramètres vectoriels tels que l'amplitude et la phase des vibrations (1X).

Spécifications de 3500/25

Consommation électrique : 3,2 watts typique
Impédance d'entrée : 21,8 kΩ minimum
Impédance de sortie : 504 Ω impédance de sortie tamponnée maximale.
Alimentation du transducteur Keyphasor : -24 Vcc, 40 mA maximum par canal.
Température de stockage : -40 °C à +85 °C (-40 °F à +185 °F)
Humidité : 95 %, sans condensation

+Module principal :

Dimensions (Profondeur x Hauteur x Largeur) :
119,9 mm x 24,4 mm x 256,5 mm (4,72 po x 0,96 po x 10,10 po).
Poids : 0,34 kg (0,76 lbs)
+Module d'E/S :

Dimensions (Hauteur x Largeur x Profondeur) :
241,3 mm x 24,4 mm x 103,1 mm (9,50 po x 0,96 po x 4,06 po)
Poids : 0,46 kg (1,01 lb)

3500/25 Pièces détachées

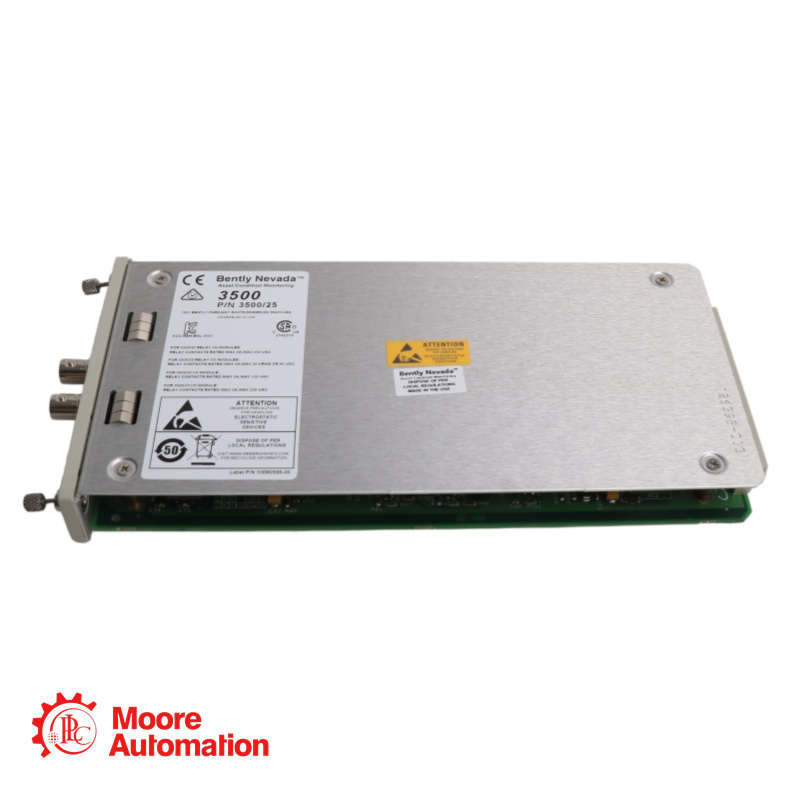

149369-01 - Module Keyphasor amélioré

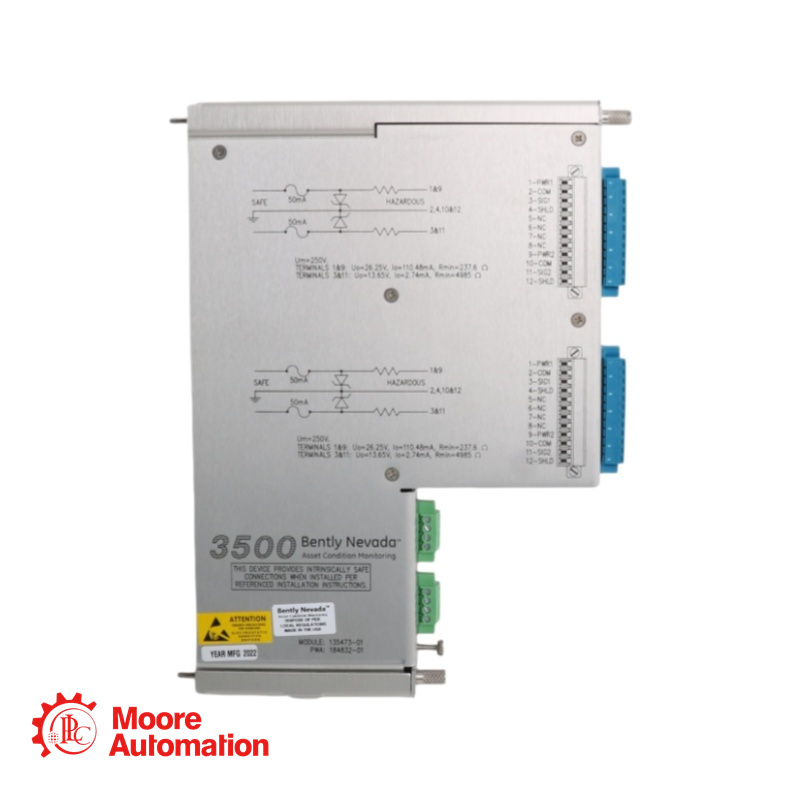

135473-01 - Module d'E/S Keyphasor (barrières internes et terminaisons internes).

FAQ de 3500/25

Qu'est-ce que le module Keyphasor amélioré 3500/25 (149369-01 + 135473-01) ?
A : Ce module demi-hauteur à deux canaux est utilisé dans le système de protection des machines Bently Nevada 3500. Il convertit les signaux de capteurs de proximité ou de capteurs magnétiques en impulsions numériques Keyphasor (une par tour ou multi-événements) pour la mesure de la vitesse et de la phase. Le module d'E/S 135473-01 intègre des barrières et des terminaisons internes pour les applications en zones dangereuses.

Le module 149369-01 est-il rétrocompatible avec les anciens modules Keyphasor ?
R : Oui. Il s'agit d'un remplacement direct du module 125792-01 plus ancien et il conserve une compatibilité descendante complète en termes de forme, d'ajustement et de fonction.

Combien de signaux Keyphasor le système 3500 peut-il gérer avec ce module ?
A: Jusqu'à quatre signaux Keyphasor en configuration normale, ou huit signaux en configuration appariée, utilisant jusqu'à quatre modules Keyphasor.
