Description de 3500/05-02-04-01-00-00

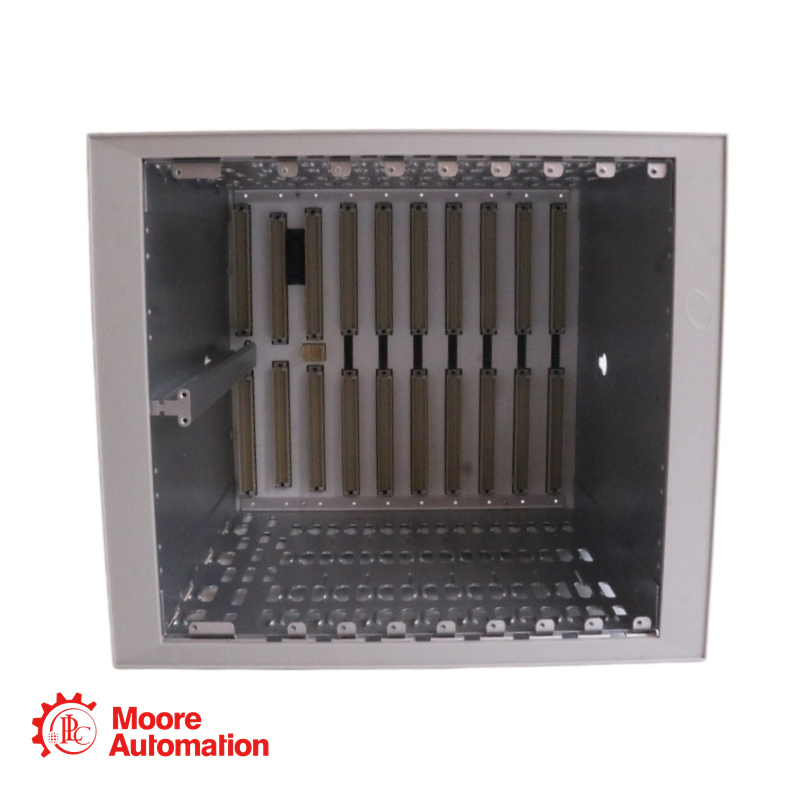

Le rack standard 3500 est disponible en versions à montage sur rail EIA 19", à montage sur découpe de panneau et à montage sur cloison.
Le rack comporte des emplacements réservés exclusivement à ces modules, situés à l'extrême gauche, pour deux alimentations et un module TDI. Les 14 emplacements restants peuvent accueillir n'importe quelle combinaison de moniteurs, d'écrans, de relais, de modules Keyphasor et de passerelles de communication.

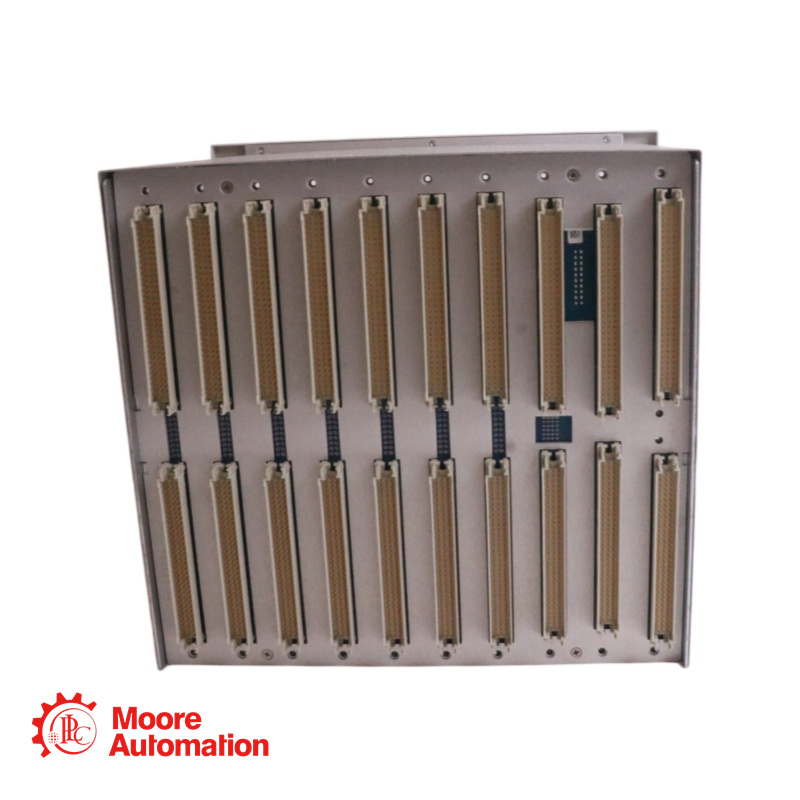

Tous les modules se connectent au fond de panier du rack et se composent d'un module principal et d'un module d'E/S associé. Le module d'E/S s'installe à l'arrière du rack pour les systèmes à montage sur panneau, et au-dessus du module principal pour les systèmes à montage sur cloison. La profondeur standard d'un rack est de 349 mm (13,75 pouces), tandis que celle d'un rack à montage sur cloison est de 267 mm (10,5 pouces). Des boîtiers étanches NEMA 4 et 4X sont disponibles pour la protection contre les intempéries ou en cas d'utilisation d'air de purge.

Paramètre

A : Dimensions du rack 02 Mini-rack de 12 pouces (7 emplacements pour modules disponibles)
B : Options de montage 04 Option de montage sur panneau, mini-rack
C : Approbation de l'agence 01 CSA/NRTL/C (Classe I, Division 2)
D : Réservé 00 Aucun
E: Réservé 00 Aucun
F : Conformité européenne 00 Aucun (CE non sélectionné)

Type de rack Mini-rack (12 pouces)
Emplacements pour modules : 7 emplacements disponibles (les alimentations et le module d’interface rack occupent les positions les plus à gauche)
Format de montage : Montage sur panneau (se fixe sur une découpe rectangulaire dans le panneau, à l'aide de pinces)
Accès pour le câblage : par l’arrière du rack

Exemple Cconfiguration

Explication du module d'emplacement

Emplacement 1 3500/15 Module d'alimentation simple

Module d'interface rack 3500/20 requis pour l'emplacement 2

Emplacement 3 3500/42 Moniteur de vibrations à 4 canaux Surveillance des vibrations radiales (2 roulements, 2 directions chacun)

Emplacement 4 3500/40 Moniteur de proximité Déplacement axial du moniteur

Emplacement 5 3500/50 Moniteur de vitesse Surveillance de la vitesse/phasage

FAQ

Comment les emplacements dans les racks sont-ils attribués ?
A : L'ordre suivant doit être respecté (de gauche à droite) :
Les alimentations (doivent occuper les positions les plus à gauche ; 1 ou 2 pour la redondance)
Module d'interface rack 3500/20 (RIM) (requis)
Modules de surveillance (emplacements restants ; environ 5 emplacements disponibles sur Mini-rack)

Quels modules de surveillance peuvent être installés dans le Mini-rack ?
A: Tous les modules de surveillance standard de la série 3500 peuvent être installés, y compris, mais sans s'y limiter :
3500/40 Moniteur de proximité (déplacement/vibration)
3500/42 Moniteur de déplacement/vitesse/accélération à 4 canaux
3500/45 Moniteur de vitesse/accélération à 4 canaux (sismique)
3500/50 Moniteur de tachymètre
3500/53 Moniteur de survitesse (3 canaux, vote)
3500/60/61 Moniteur de température
3500/62 Moniteur de variable de processus (4-20 mA)
3500/64 Moniteur de pression dynamique
3500/72 Moniteur de position de tige (compresseur alternatif)
3500/77 Moniteur de pression du cylindre (compresseur alternatif)
3500/92 Module de passerelle de communication

L'écran système 3500/93 est-il compatible avec le mini-rack ?
R : Non. La fiche technique indique explicitement que l'option de montage en façade A01 de l'écran système 3500/93 est incompatible avec le mini-rack 3500/05.
