330910-01-08-50-01-05 Sonde coudée Nevada NSv

Comment puis-je obtenir un prix ?

330910-01-08-50-01-05

Directeur des ventes:Frida
◆Téléphone/WhatsApp:+86 15359408275
◆E-mail:ventes5@mooreplc.com

Description - Sonde NSv

330910-01-08-50-01-05

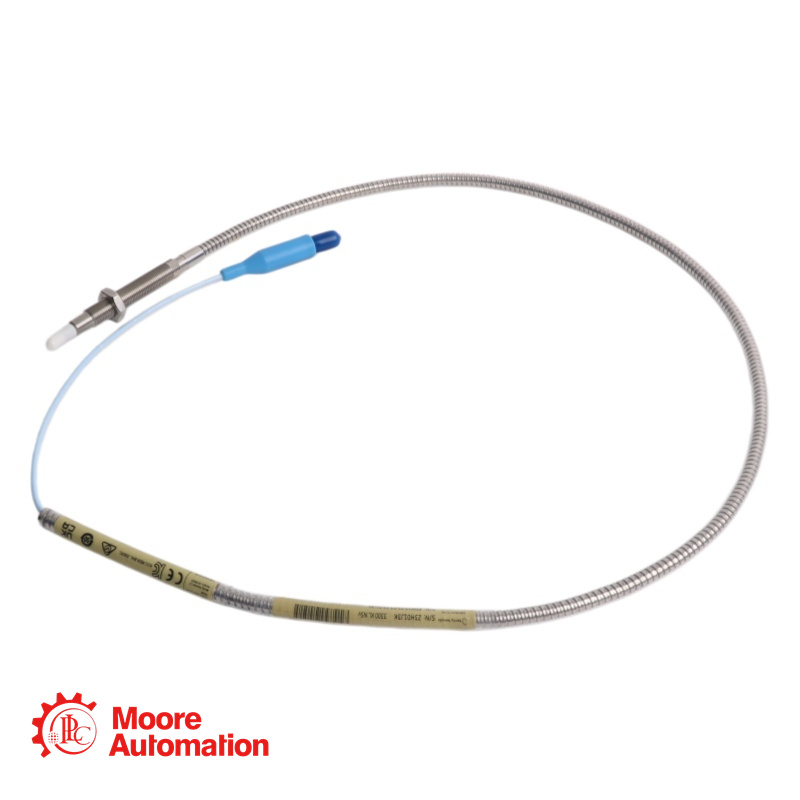

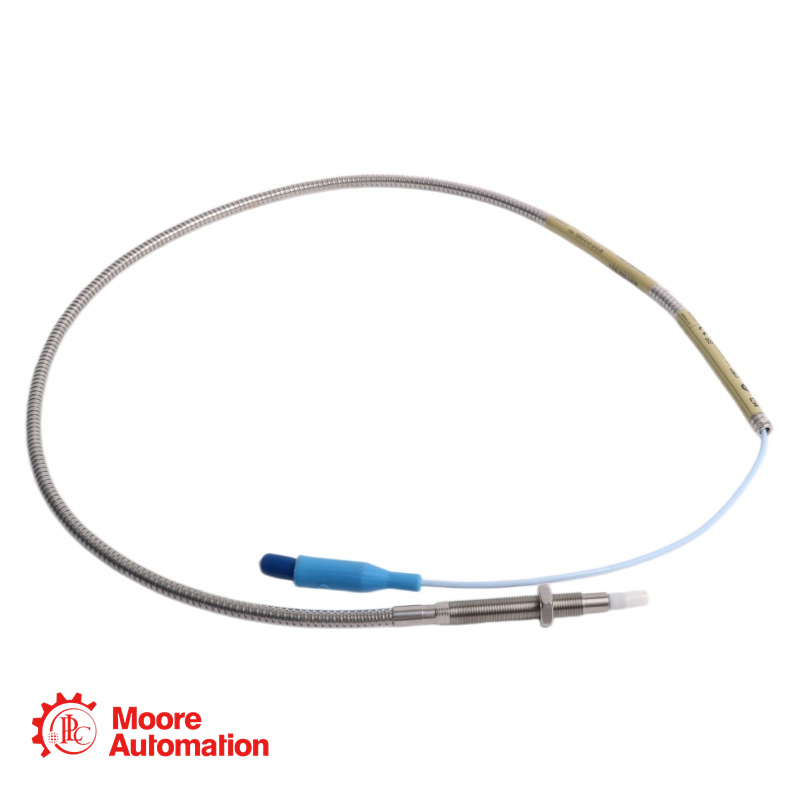

Ce 330910-01-08-50-01-05 La sonde est un composant du système de transducteur de proximité 3300 XL NSv, conçu pour les applications de surveillance de machines où l'espace d'installation est limité, notamment les compresseurs d'air centrifuges, les compresseurs frigorifiques et les compresseurs de gaz de procédé.

Paramètre - Sonde NSv

330910-01-08-50-01-05

Modèle de base : 330910 : Sonde NSv 3300, filetage M10x1, avec blindage
Longueur non filetée (A):01: 10 mm (minimum)
Longueur du boîtier (B) : 08 : 80 mm
Longueur totale (C):50: 5,0 mètres (16,4 pieds)
Connecteur/Câble (D):01 : Connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble standard
Approbation de l'agence (E):05 : Approbations multiples (ATEX, IECEx, etc.)
Sensibilité : 7,87 V/mm (200 mV/mil) ± tolérance standard
Plage linéaire : 1,5 mm (60 mils) [écart de 0,25 mm à 1,75 mm]
Matériau de la pointe : Sulfure de polyphénylène (PPS)
Matériau du boîtier : acier inoxydable AISI 304
Plage de température : -52 °C à +177 °C (-62 °F à +351 °F)

FAQ - Sonde NSv

330910-01-08-50-01-05

Q : Pourquoi choisir la série NSv plutôt que la sonde standard 3300 XL de 8 mm ?
A : Espace physique. La sonde NSv a un champ de vision latéral plus étroit et des exigences de cible plus petites. Si le diamètre de votre arbre est <51 mm (2 pouces) ou votre zone cible est <15 mm (0,6 po), la sonde standard de 8 mm ne se calibrera pas correctement, mais la NSv le fera.

Q : Contre quoi protège réellement l’« armure » (fonctionnalité du 330910) ?
A : L'option « Avec blindage » (tressage en acier inoxydable) offre une protection mécanique extrême contre l'écrasement, la coupure et l'abrasion. Elle est indispensable pour les installations à l'intérieur de boîtes de vitesses ou de carters où le câble risque de frotter contre des pièces rotatives à grande vitesse ou des arêtes vives.

Q : Pourquoi existe-t-il un « protecteur de connecteur » (option 01) ?
A : Les connecteurs ClickLoc sont en laiton plaqué or. Dans les environnements à forte humidité ou en présence de brouillard d'huile (comme les carters de paliers de turbines), le protecteur de connecteur empêche les infiltrations de liquide susceptibles de court-circuiter le signal ou de modifier la capacité, entraînant ainsi des mesures erronées.

Q : Cette sonde est-elle interchangeable avec les anciens systèmes RAM 3300 ?
R : Oui, mécaniquement et électriquement. Cependant, lors d'une mise à niveau depuis la série 3000/7000 (transducteurs 190), l'ensemble du système (sonde + câble d'extension + capteur de proximité) doit être remplacé par des composants NSv.

Q : Quelles sont les limites de couple pour le filetage M10X1 ?
A : Le serrage s'effectue à la main, suivi d'un serrage précis à la clé. Le couple maximal autorisé est de 0,56 N·m (5 in·lb). Un serrage excessif (plus de 15 mm d'engagement du filetage) annulera la garantie en raison du risque de blocage ou de contrainte.

Comparaison de modèlessur - Sonde NSv

Fonctionnalité

330910 (NSv Blindé)

3300 XL 8 mm

330906 (Montage inversé NSv)

Cas d'utilisation principal

petits arbres et vue latérale étroite

turbines à usage général de grande taille

Dégagement arrière extrêmement limité (arrière du roulement)

Taille du fil

M10X1 (métrique)

3/8-24 ou M10X1

3/8-24 ou M10X1

Diamètre cible (Min)

8,9 mm (0,35 po)

> 50 mm (2 po)

8,9 mm (0,35 po)

Plage linéaire

1,5 mm (60 mils)

2,0 mm (80 mils)

1,5 mm (60 mils)

Armure standard

Oui (AISI 302 SST)

Facultatif

Pas disponible

Connecteur

ClickLoc avec protecteur

ClickLoc

ClickLoc

Adaptabilité du diamètre de l'arbre

Excellent (<30 mm)

Pauvre (<30 mm)

Excellent (<30 mm)
