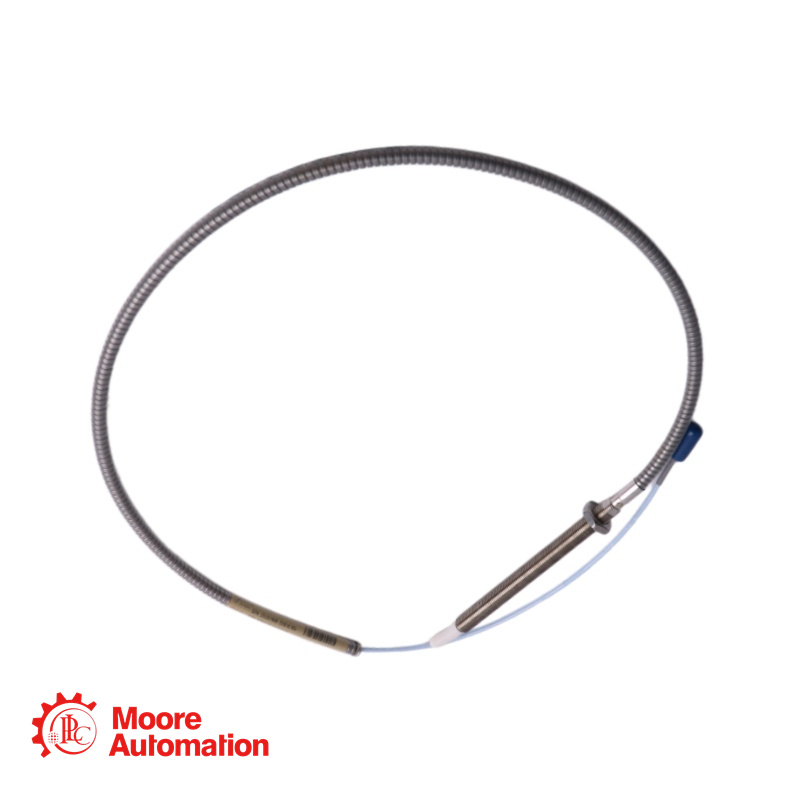

330910-00-12-05-02-00 Sonde coudée Nevada NSv

330910-00-12-05-02-00 Câble de connexion

Sonde de proximité 3300 NSv, montage inversé, filetage M10X1, avec blindage en acier inoxydable, longueur non filetée de 0,0 mm, longueur du boîtier de 20 mm, câble de 5,0 m avec connecteur coaxial miniature ClickLoc, câble standard, aucune approbation d'agence.

330910-00-12-05-02-00 Caractéristiques

Modèle de base : 330910 Sonde NSv 3300, filetage M10x1, avec blindage
A : Longueur non filetée : 00 0,0 mm (minimum ; doit être inférieur d'au moins 20 mm à la longueur du boîtier)
B : Longueur totale du boîtier : 12 Longueur du boîtier : 20 mm (12 × 10 mm, par incréments de commande métriques)
C : Longueur totale du câble : 05 5,0 mètres (16,4 pieds)
D : Type de connecteur et de câble : 02 Connecteur coaxial miniature ClickLoc, câble standard
E : Approbation de l'agence : 00 Non requis
Longueur non filetée : 0,0 mm (minimum)
Longueur totale du boîtier : 20 mm
Longueur totale du câble : 5,0 mètres (16,4 pieds)
Type de connecteur : Connecteur coaxial miniature ClickLoc, câble standard
Matériau de la pointe : Sulfure de polyphénylène (PPS)
Matériau du boîtier : acier inoxydable AISI 304 (SST)
Spécifications du câble : coaxial 75 Ω, isolé au fluoroéthylène-propylène (FEP).

330910-00-12-05-02-00 FAQ

Q : Un câble d'extension est-il nécessaire pour cette sonde ?
R : Oui. La sonde 3300 NSv doit être associée à un câble d'extension 3300 NSv compatible (réf. 330930) et à un capteur de proximité 3300 XL NSv (réf. 330980). La longueur totale du câble de la sonde et du câble d'extension doit correspondre à la longueur du système du capteur de proximité (5,0 m ou 7,0 m). Cette sonde de 5,0 m est généralement associée à un capteur de proximité de 5,0 m (sans câble d'extension) ou à un système de 7,0 m (avec un câble d'extension de 2,0 m).

Q : Pour quel matériau cible cette sonde est-elle calibrée ?
A: Par défaut, le capteur de proximité 3300 XL NSv est calibré en usine pour l'acier AISI 4140.
