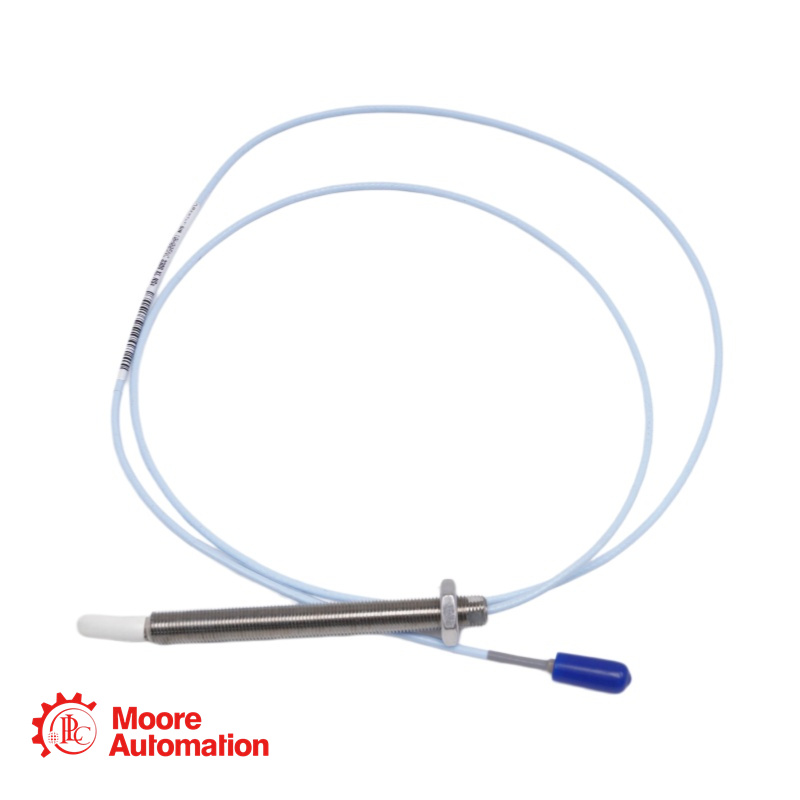

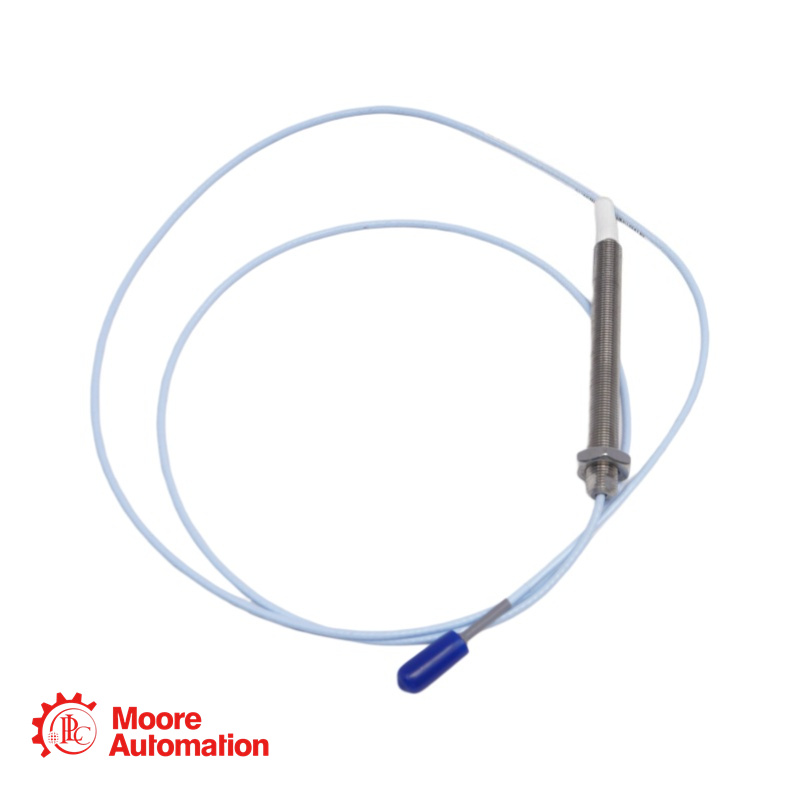

330905-00-12-05-02-05 Sonde NSv

La sonde de proximité 330905-00-12-05-02-05 est une sonde à montage standard de la série 3300 NSv, conçue pour être utilisée avec le système de transducteur de proximité 3300 XL NSv. Elle est destinée aux machines aux contraintes d'installation strictes, telles que les compresseurs d'air centrifuges, les compresseurs frigorifiques et les compresseurs de gaz de procédé, où les limitations d'espace (alésage, vision latérale ou arrière) empêchent l'utilisation des systèmes de transducteurs standard de 5 mm et 8 mm.

Cette sonde est dotée d'un filetage métrique M10 x 1 et est idéale pour les applications nécessitant de petites cibles, notamment la mesure des vibrations radiales sur des arbres de moins de 51 mm (2 pouces) ou de la position axiale sur des cibles planes de moins de 15 mm (0,6 pouce). Elle offre une meilleure visibilité latérale et une résistance chimique accrue par rapport aux sondes RAM 3300 précédentes.

330905-00-12-05-02-05 DÉTAILS

Référence : 330905-00-12-05-02-05
Modèle de base : 330905 - Sonde NSv 3300, filetage M10 x 1, sans blindage
Longueur non filetée (AA):00: 0 mm
Longueur totale du boîtier (BB) : 120 mm
Longueur totale du câble (CC) : 05 : 5,0 mètres (16,4 pieds)
Type de connecteur et de câble (DD) : 02 : Connecteur coaxial miniature ClickLoc™, câble standard
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : M10 x 1 métrique
Armure : Sans armure
Type de montage : Montage standard
Réglage d'écartement recommandé : 1,0 mm (40 mils)
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Câble de sonde : coaxial 75 Ω, isolé FEP
Plage de températures (de fonctionnement) : -52 °C à +177 °C (-62 °F à +351 °F)

330905-00-12-05-02-05

Foire aux questions (FAQ)

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel type de filetage utilise cette sonde ?
UN: Il utilise un filetage métrique M10 x 1.

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: L'écartement recommandé est de 1,0 mm (40 mils). La plage linéaire s'étend d'environ 0,25 mm à 1,75 mm (10 à 70 mils) de la cible.

Q : Quelle est la longueur d'engagement maximale du filetage M10 x 1 ?
UN: La longueur d'engagement du filetage recommandée est de 15 mm maximum. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation.

Q : Quelle est la longueur totale du câble de cette sonde ?
UN: La longueur totale du câble est de 5,0 mètres (16,4 pieds), comme spécifié par l'option « 05 ».

Q : Quelle est la résistance à la traction maximale du câble de la sonde ?
UN: La résistance à la traction maximale nominale est de 220 N (50 lb) du boîtier de la sonde au fil de la sonde.
