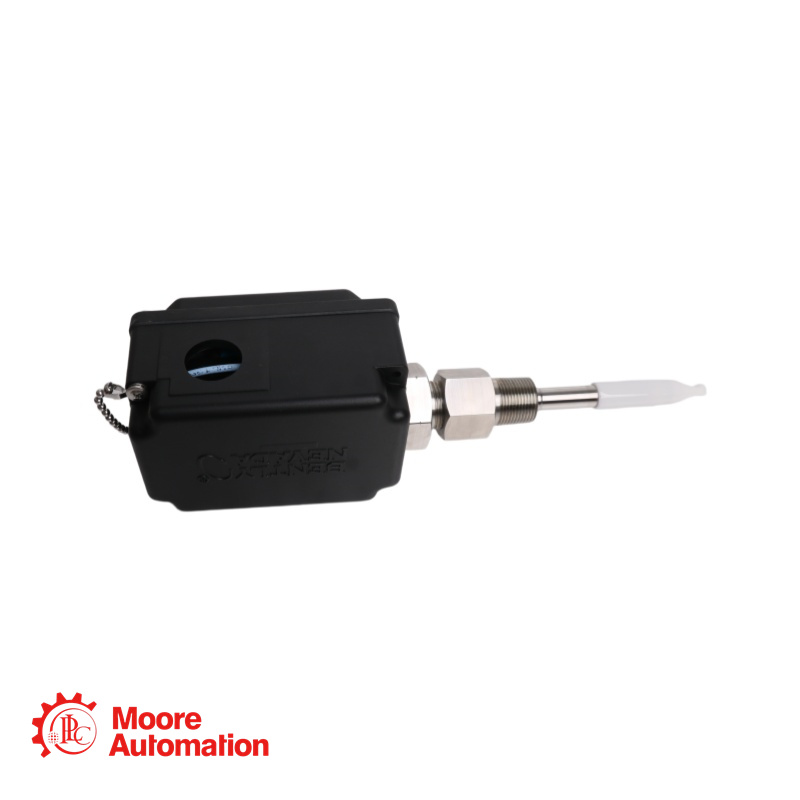

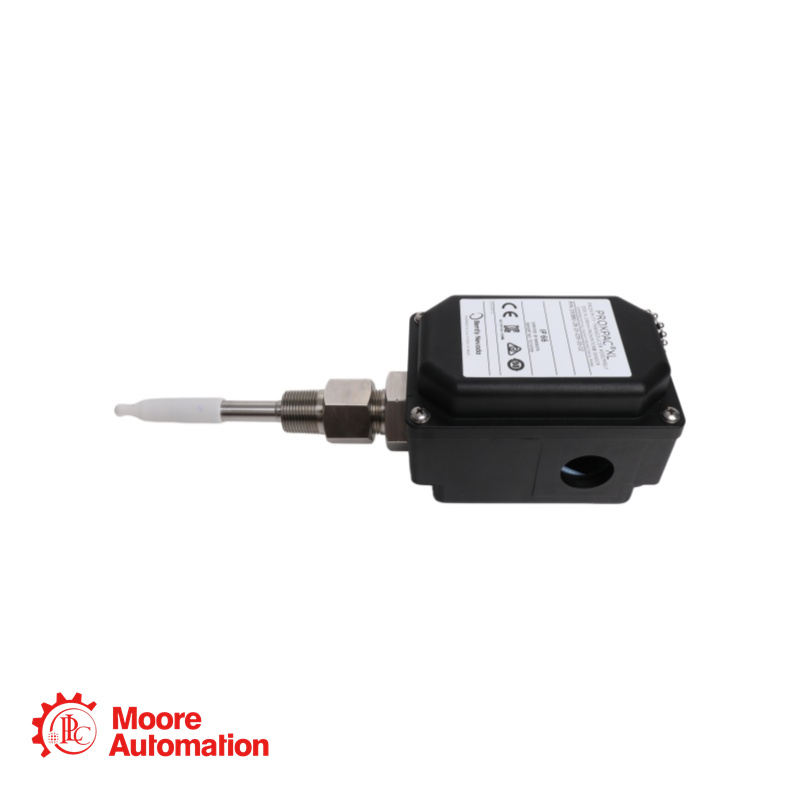

330880-28-45-020-03-02 Ensemble de transducteur de proximité Bentley Nevada

>>>Renseignez-vous 330880-28-45-020-03-02

E-mail: ventes5@mooreplc.com

Téléphone/WhatsApp : +86 15359408275

>>>330880-28-45-020-03-02

Référence : 330880-28-45-020-03-02
Produit: Ensemble de transducteur de proximité

>>>Spécifications - 330880-28-45-020-03-02

Plage linéaire : 2 mm (80 mils) de ~0,25 mm à 2,3 mm (~ -1 Vcc à -17 Vcc)
Écart recommandé : 1,27 mm (50 mils)
Facteur d'échelle incrémentale : 7,87 V/mm (200 mV/mil) ±5 %
Réponse en fréquence : 0 à 10 kHz (+0, -3 dB) avec une portée de câblage jusqu’à 305 m (1 000 pi)
Alimentation requise : -17,5 Vcc à -26 Vcc (sans barrières), -23 Vcc à -26 Vcc (avec barrières)
Résistance de sortie : 50 Ω
Indice de protection du boîtier : Type 4X, IP66 (boîtier en thermoplastique PPS)
Température de fonctionnement (sonde) : -52 °C à +177 °C (-62 °F à +351 °F)
Température de fonctionnement (boîtier) : -52 °C à +100 °C (-62 °F à +212 °F)
Câblage sur site (longueur maximale) : 305 mètres (1 000 pieds) - Câble triaxial blindé à 3 conducteurs (16-24 AWG)
Taille minimale de la cible : 15,2 mm (0,6 po) de diamètre (cible plate)
Diamètre minimal de l'arbre : 50,8 mm (2,0 po)

>>> FAQ - 330880-28-45-020-03-02

1. Quel est l'avantage du PROXPAC XL par rapport aux systèmes de sondes standard ?
Le PROXPAC XL intègre le capteur Proximitor 3300 XL dans son boîtier, éliminant ainsi le besoin d'un boîtier Proximitor séparé et d'un câble d'extension entre la sonde et le capteur. Le câblage de terrain se connecte directement du moniteur à l'ensemble.
2. Cet ensemble comprend-il la sonde ? (Pour la pièce 330880-28-...)
Oui. Le code d'option 28 (AA) spécifie une sonde 3300 XL de 8 mm avec de multiples homologations et un câble intégré de 1 mètre.
3. Quelle est la longueur totale de pénétration de la sonde pour cette configuration ?
La longueur totale entre la surface de montage et l'extrémité de la sonde (position médiane) correspond à la somme de l'option B (adaptateur déporté) et de l'option C (pénétration de la sonde) : 4,5 pouces + 2,0 pouces = 6,5 pouces. La bague filetée permet un réglage de ±0,5 pouce à partir de ce point.
4. Puis-je utiliser cet ensemble avec mon conduit NPT 1/2" existant ?
Oui. L'option de raccords 03 comprend un réducteur en acier inoxydable 3/4-14 NPT vers 1/2-14 NPT, vous permettant de connecter un conduit 1/2" NPT aux ports 3/4" NPT du boîtier.
