Capteur de proximité

330880-28-00-035-01-02:

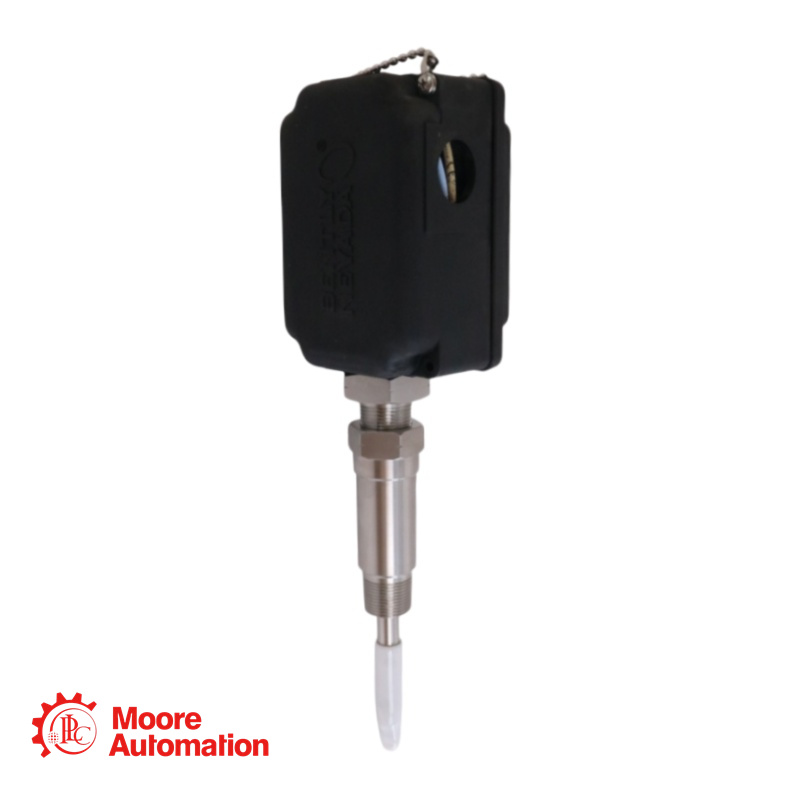

Le 330880-28-00-035-01-02 est un ensemble transducteur de proximité PROXPAC XL (version anglaise). Ce système de sonde de proximité autonome intègre une sonde 3300 XL de 8 mm (câble de 1 m), un capteur de proximité 3300 XL et un boîtier dans un seul ensemble PPS. Il est doté d'un manchon de sonde de 3,5 pouces et comprend un raccord de conduit 3/4-14 NPT. Cette conception élimine le besoin d'un câble d'extension externe et d'un boîtier de capteur de proximité séparé.

Paramètres - 330880-28-00-035-01-02

Type de sonde : 3300 XL 8 mm (Montage inversé, câble intégré de 1,0 m)
Longueur du câble de la sonde : 1,0 mètre (fixe, à l’intérieur du boîtier)
Capteur de proximité : Capteur de proximité 3300 XL (intégré au couvercle du boîtier)
Adaptateur d'entretoise : Aucun
Pénétration de la sonde (longueur du manchon) : 3,5 pouces (89 mm)
Filetage de montage : 3/4-14 NPT

Domaines d'application - 330880-28-00-035-01-02

Surveillance des vibrations radiales : turbines à vapeur, turbines à gaz, compresseurs centrifuges, pompes et générateurs.
Mesure du phaseur (référence de phase/vitesse)
Conformité industrielle et environnement : Systèmes de protection des machines dans les industries pétrolières et gazières, pétrochimiques et de production d’énergie.

Mises en garde importantes - 330880-28-00-035-01-02

Système autonome : le capteur Proximitor est intégré au boîtier. Le câble de sonde de 1 mètre se connecte directement au Proximitor, éliminant ainsi le point de connexion entre la sonde et la rallonge. Le câblage de terrain relie directement le PROXPAC XL au système de surveillance.
Longueur totale de pénétration : La longueur combinée (BB + CCC) est de 198 mm (7,8 pouces). Cette valeur étant inférieure à la limite de 305 mm (12 pouces), aucun support de manchon supplémentaire (réf. 37948-01) n’est requis.
Note concernant le calcul de la profondeur de pénétration de la sonde : La profondeur de pénétration effective de la sonde dans la machine correspond à la somme de la longueur de l’adaptateur d’écartement et de la longueur du manchon. Dans ce modèle : 1,5 pouce (écartement) + 6,3 pouces (manchon) = 7,8 pouces au total.
Câble d'extension non inclus : le PROXPAC XL est un système de 1,0 mètre uniquement. Il n'est pas compatible avec les configurations de 5 ou 9 mètres. La longueur totale du système, de l'extrémité de la sonde au Proximitor, est fixe à 1,0 mètre.
Option de raccords : L'option DD = 00 ne fournit aucun raccord de conduit — seuls deux bouchons et deux rondelles sont fournis pour obturer les ports de boîtier inutilisés.
