330707-00-20-10-11-00 Sonde de proximité Bently Nevada

330707-00-20-10-11-00

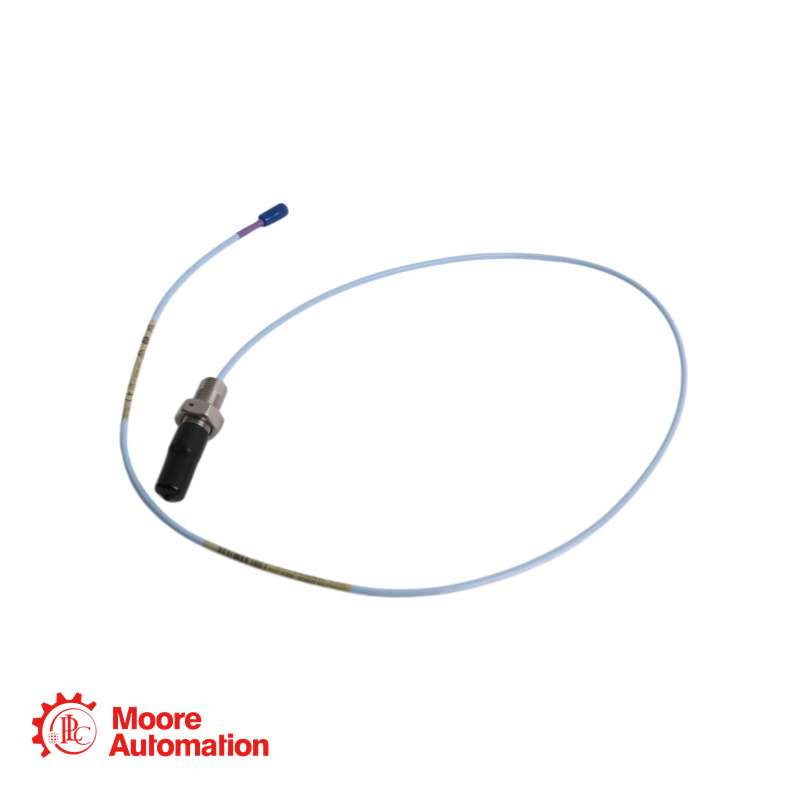

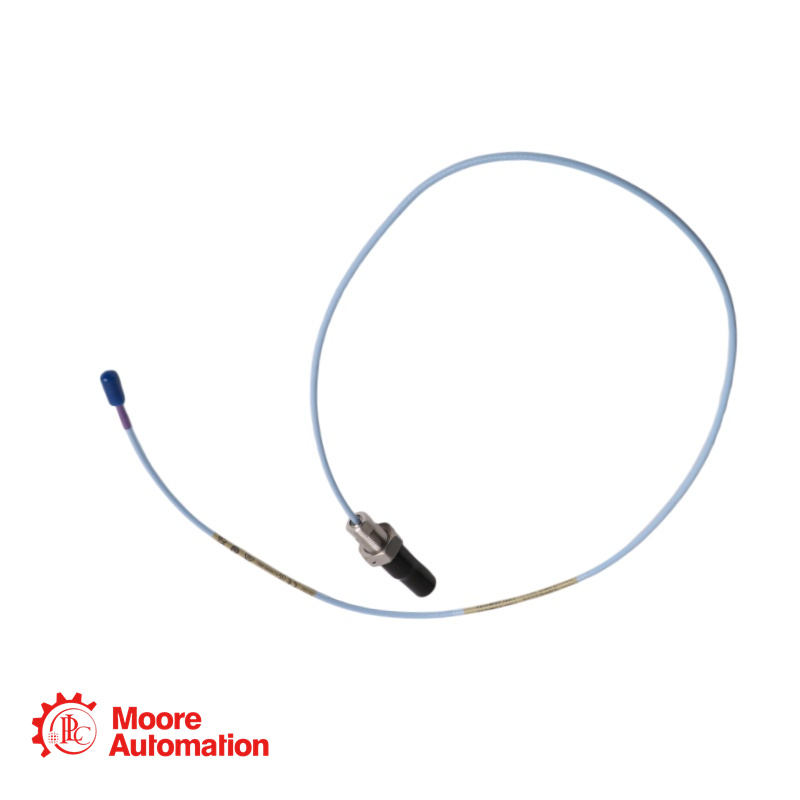

La sonde de proximité Bently Nevada 330707-00-20-10-11-00 (modèle 3300 XL, diamètre 11 mm) est un capteur à courants de Foucault qui mesure sans contact les déplacements et les vibrations des arbres de machines tournantes. Son diamètre de 11 mm offre une plage de mesure linéaire plus étendue que les sondes de plus petit diamètre, la rendant idéale pour les applications nécessitant d'importants mouvements d'arbre ou des entrefers plus grands.

Technique Specifications pour 330707-00-20-10-11-00

FAQ sur 330707-00-20-10-11-00

Quelle est la différence entre la sonde 330707 et les autres sondes 3300 XL ?
Le préfixe 3307 indique une sonde de 11 mm avec filetage 5/8-18 UNF, une longueur de boîtier de 2 pouces et une configuration à connecteurs. Autres préfixes :
330101 – Sonde de 5 mm
330103 – Sonde de 5 mm (filetage métrique)
330104 – Sonde de 8 mm
330106 – Sonde de 8 mm (montage inversé)
330707 – Sonde de 11 mm

Quelle est la plage de mesure linéaire de cette sonde de 11 mm ?
La sonde de 11 mm offre une plage de linéarité plus étendue que les sondes de plus petit diamètre. Bien que cela ne soit pas précisé dans la fiche technique, la plage de linéarité typique des sondes de 11 mm est d'environ 1,0 mm à 4,0 mm (40 à 160 mils) d'écartement.

Puis-je allonger le câble au-delà de 1,0 mètre ?
Oui. Le système 3300 XL est compatible avec les rallonges (série 330130) pour atteindre le capteur de proximité. Pour cette sonde spécifique (code « 10 », câble de 1,0 m), vous pouvez ajouter des rallonges jusqu'à une longueur totale de 305 mètres (1 000 pieds). Longueurs standard des rallonges : 1,0 m, 2,0 m, 3,0 m, 4,0 m, 5,0 m, 7,5 m, 8,0 m et 9,0 m.

Quelle est la température de fonctionnement minimale sûre pour le joint ?
Bien que la sonde puisse fonctionner à -51°C, le joint torique en Viton devient cassant en dessous de -34°C (-30°F).

Quelle est la résistance de la boucle de la sonde ?
La résistance totale de la boucle (sonde + câble) est de 5,9 Ω ±0,5.
