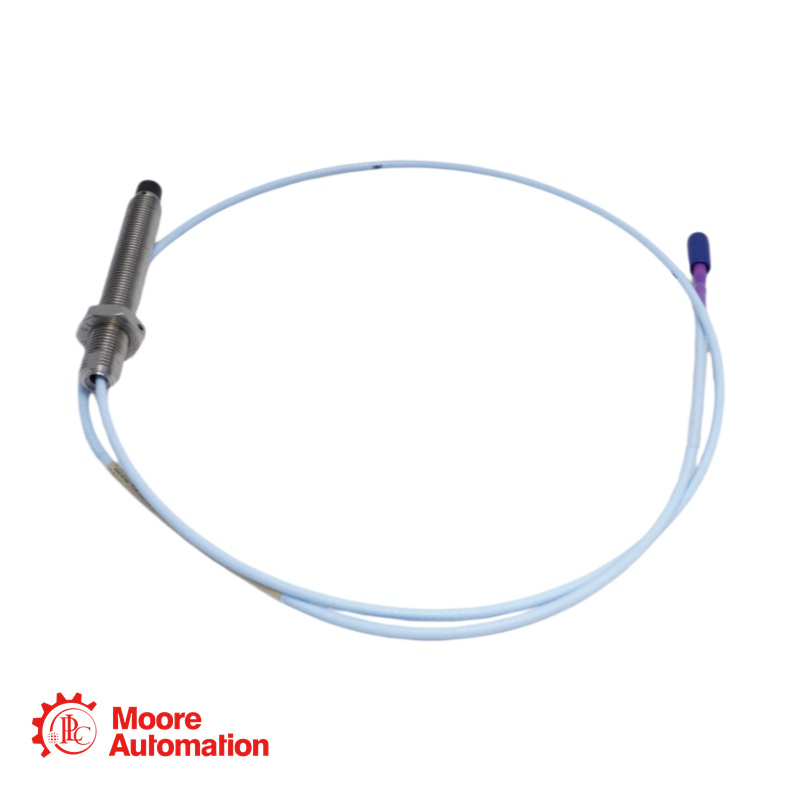

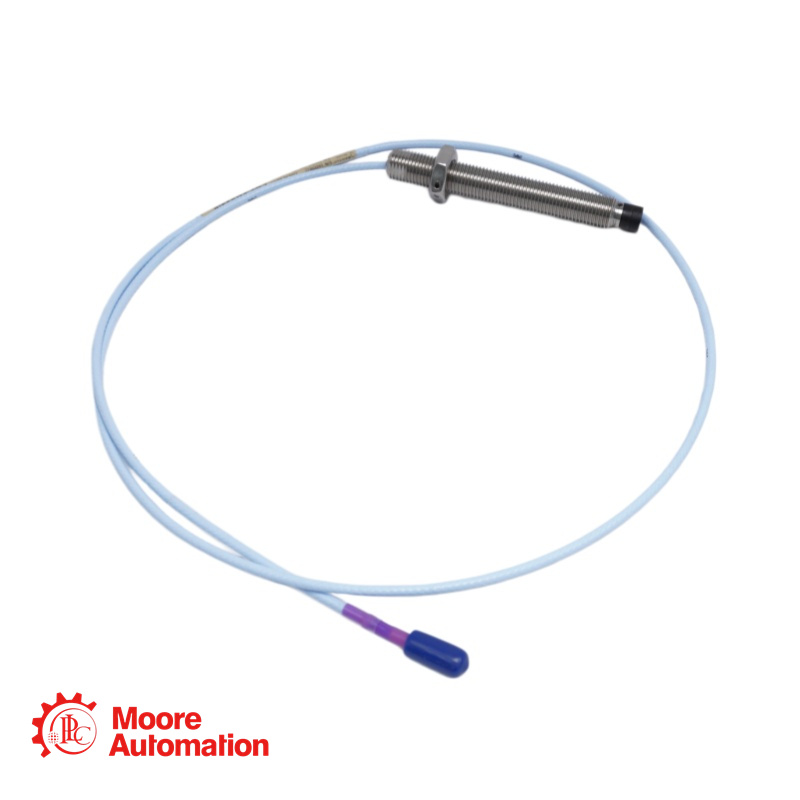

330703-000-150-10-11-05 Sonde NSv

La sonde de proximité 330703-000-150-10-11-05 est une sonde à montage standard de la série 3300 XL 11 mm. Elle est conçue pour les mesures sans contact de vibrations et de déplacements sur les machines à paliers à film fluide nécessitant une plage de linéarité étendue.

La large pointe de 11 mm offre une plage linéaire de 4,0 mm (160 mil), soit le double de celle du système standard 3300 XL de 8 mm. Elle est ainsi idéale pour des applications telles que la mesure de position axiale (poussée), la surveillance de la détente différentielle sur les turbines à vapeur et la mesure de la position des tiges sur les compresseurs alternatifs.

330703-000-150-10-11-05 DÉTAILS

Référence : 330703-000-150-10-11-05
Modèle de base : 330703 - Sonde 3300 XL 11 mm, montage standard, filetage M14 x 1,5, non blindée
Longueur non filetée (AA):000: 0 mm
Longueur totale du boîtier (BB) : 150 mm (5,9 pouces)
Longueur totale du câble (CC) : 10 : 1,0 mètre (3,3 pieds)
Type de connecteur et de câble (DD) : 11 : Connecteur coaxial miniature ClickLoc™ avec protecteur de connecteur, câble FluidLoc
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : M14 x 1,5 métrique
Armure : Sans armure
Style de montage : Montage avant standard
Plage linéaire : 4,0 mm (160 mils)
Facteur d'échelle moyen : 3,94 V/mm (100 mV/mil)
Réponse en fréquence : 0 à 8 kHz (typique)
Câble de sonde : triaxial 75 Ω, isolé FEP, avec construction FluidLoc
Plage de températures (de fonctionnement) : -52 °C à +177 °C (-62 °F à +350 °F)
Plage de température (stockage) : -52 °C à +177 °C (-62 °F à +350 °F)

330703-000-150-10-11-05

Foire aux questions (FAQ)

Q : Quelle est l'application principale de la sonde 3300 XL de 11 mm ?
UN: La sonde de 11 mm est conçue pour les applications nécessitant une plage linéaire plus étendue que le système de 8 mm.

Q : Quel est le facteur d'échelle de cette sonde ?
UN: Le système 3300 XL 11 mm a un facteur d'échelle moyen de 3,94 V/mm (100 mV/mil), soit la moitié de la sensibilité du système 8 mm (7,87 V/mm).

Q : Quelle est la plage de linéarité de cette sonde ?
UN: La plage linéaire est de 4,0 mm (160 mils), commençant à environ 0,25 mm (10 mils) de la cible.

Q : Quel est le but du câble FluidLoc (option « 11 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est essentiel dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: Pour les mesures de vibrations radiales, le réglage d'écart recommandé est généralement de 2,5 mm (100 mils), ce qui place la sonde au centre de sa plage linéaire de 4,0 mm.
