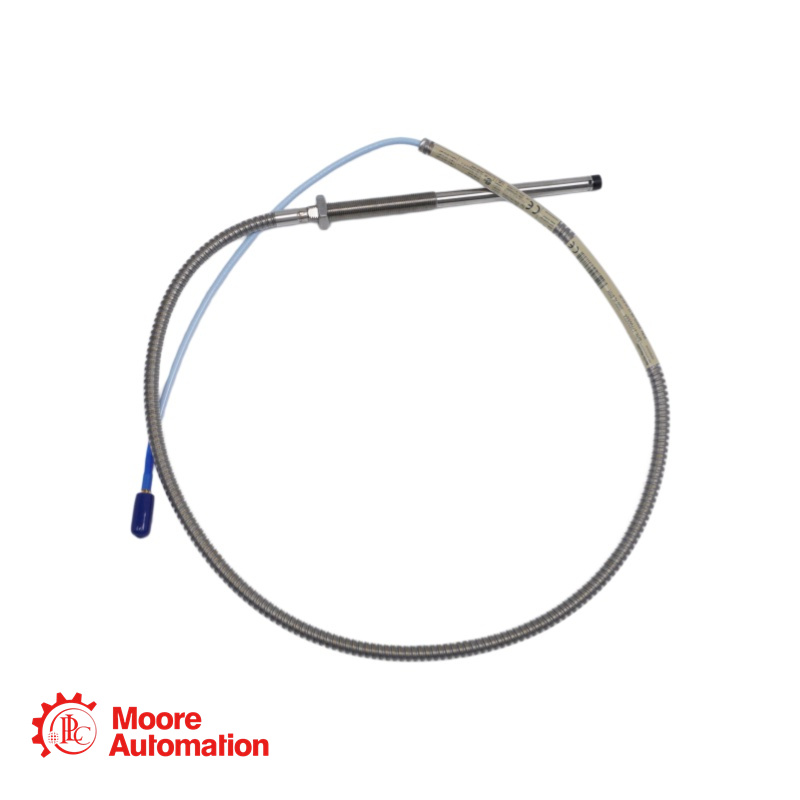

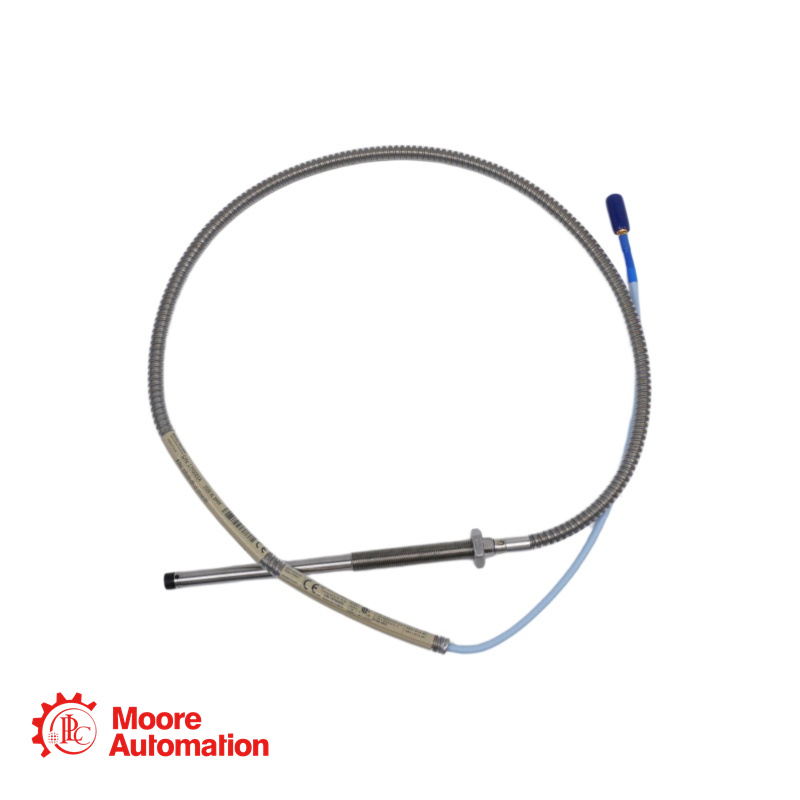

330104-08-15-05-01-05 Bently Nevada - Sonde de proximité

Spécifications 330104-08-15-05-01-05

▶Les principales applications concernent les mesures de vibrations et de position sur les machines à paliers à film fluide, ainsi que les mesures de référence et de vitesse Keyphasor.
Cette sonde spécifique (avec blindage) est utilisée dans les applications où le câble nécessite une protection supplémentaire.
La sonde de 8 mm est recommandée lorsque cela est possible afin d'offrir une robustesse optimale contre les chocs, car le diamètre plus important permet un boîtier plus solide et une encapsulation plus épaisse de la bobine de la sonde.
Il est utilisé avec le capteur Proximitor 3300 XL et un câble d'extension (par exemple, 330130 ou 330190) lorsque la longueur totale de la sonde et du câble d'extension correspond à la longueur totale du capteur Proximitor.

Q : Cette sonde 330104-08-15-05-01-05 est-elle interchangeable avec les composants de la série 3300 non XL ?
▶A: Oui, les composants 3300 XL 8 mm sont à la fois électriquement et physiquement interchangeables avec les composants non-XL 3300 5 mm et 8 mm lorsque le rayon de courbure minimal autorisé du câble (25,4 mm / 1,0 po) est respecté.
Q : Quel type de câble 330104-08-15-05-01-05 utilise cette sonde, et est-il blindé ?
▶A : Cette sonde utilise un câble triaxial standard de 75 Ω avec isolation en fluoroéthylène propylène (FEP). Elle comprend également un blindage flexible en acier inoxydable AISI 302 ou 304 avec une gaine extérieure en FEP pour une protection accrue du câble.
Q : Quel est le diamètre minimal de l'arbre recommandé pour une utilisation avec cette sonde 330104-08-15-05-01-05 ?
▶A : Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Les mesures de vibrations radiales ou de position sur des arbres de diamètre inférieur peuvent modifier le facteur d'échelle.
Q : Quelle est la taille minimale de la cible requise pour cette sonde 330104-08-15-05-01-05 ?
▶A : La taille minimale de la cible est de 15,2 mm (0,6 po) de diamètre pour une cible plate.
Q : Quelle est la résistance à la traction maximale que peut supporter cette sonde 330104-08-15-05-01-05 ?
▶A: La résistance à la traction maximale nominale est de 330 N (75 lbf) du boîtier de la sonde au fil de la sonde.
