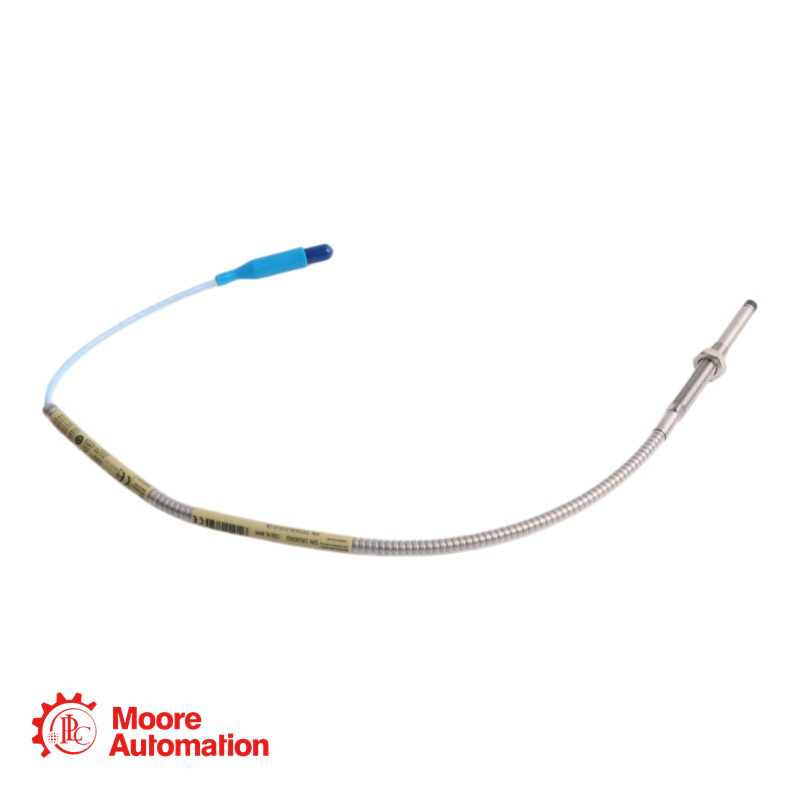

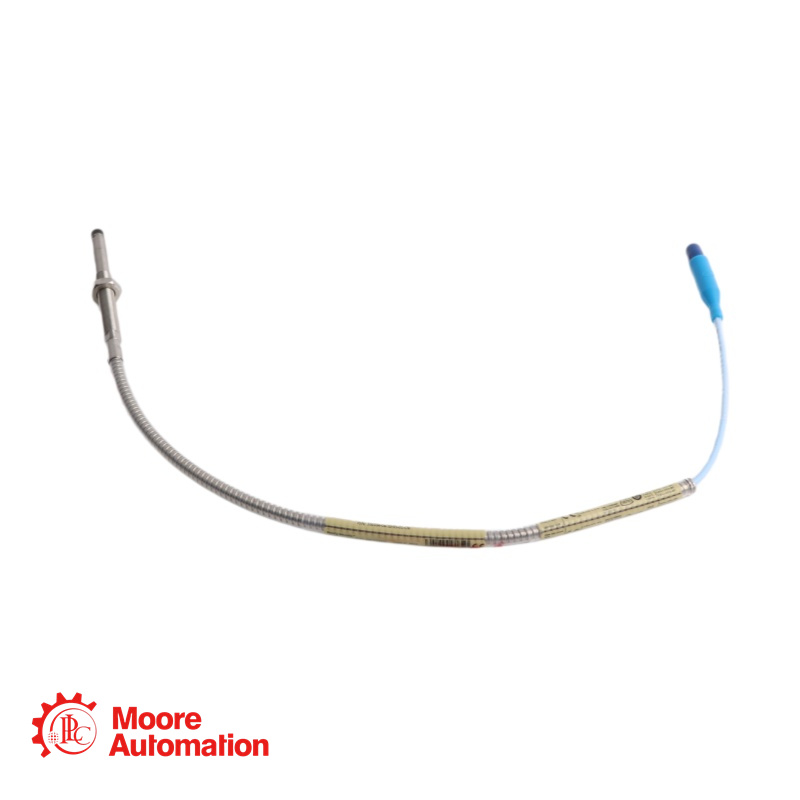

330104-04-12-05-01-05 Bently Nevada - Sonde de proximité

Spécifications 330104-04-12-05-01-05

▶Les principales applications concernent les mesures de vibrations et de position sur les machines à paliers à film fluide, ainsi que les mesures de référence et de vitesse Keyphasor.
Cette sonde spécifique (avec blindage) est utilisée dans les applications où le câble nécessite une protection supplémentaire.
La sonde de 8 mm est recommandée lorsque cela est possible afin d'offrir une robustesse optimale contre les chocs, car le diamètre plus important permet un boîtier plus solide et une encapsulation plus épaisse de la bobine de la sonde.
Il est utilisé avec le capteur Proximitor 3300 XL et un câble d'extension (par exemple, 330130 ou 330190) lorsque la longueur totale de la sonde et du câble d'extension correspond à la longueur totale du capteur Proximitor.

Q : Quelle est la longueur totale de ceci ? 330104-04-12-05-01-05 sonde?
▶A : La longueur totale est de 5,0 mètres (16,4 pieds), comme l'indique le 05 en position « C » de la référence. Les sondes de 5 mètres sont conçues pour être utilisées exclusivement avec le capteur Proximitor de 5 mètres.
Q : Quel type de connecteur utilise ce 330104-04-12-05-01-05 Utilisation de la sonde ?
▶A : Il utilise un connecteur coaxial miniature ClickLoc avec un protecteur de connecteur. Les connecteurs sont résistants à la corrosion, plaqués or et ne nécessitent qu'un serrage manuel jusqu'à ce qu'ils « cliquent ».
Q : Quelles sont les spécifications du filetage pour ceci ? 330104-04-12-05-01-05?
▶A : Cette sonde possède un filetage M10 x 1. La longueur d'engagement maximale recommandée pour un filetage M10 est de 15 mm, conformément à la norme industrielle de 1,5 fois le diamètre nominal du filetage.
Q : Quelles sont les limites de température pour ceci ? 330104-04-12-05-01-05 sonde?
▶A: En tant que sonde standard (et non à plage de température étendue), la plage de température de fonctionnement et de stockage est de -52°C à +177°C (-62°F à +350°F).
Q : Quelles sont les longueurs du boîtier et du filetage libre pour cette configuration spécifique ?
▶A : La longueur totale du boîtier (option B) est de 130 mm et la longueur non filetée (option A) est de 60 mm. La longueur non filetée doit être inférieure d'au moins 20 mm à la longueur du boîtier.
