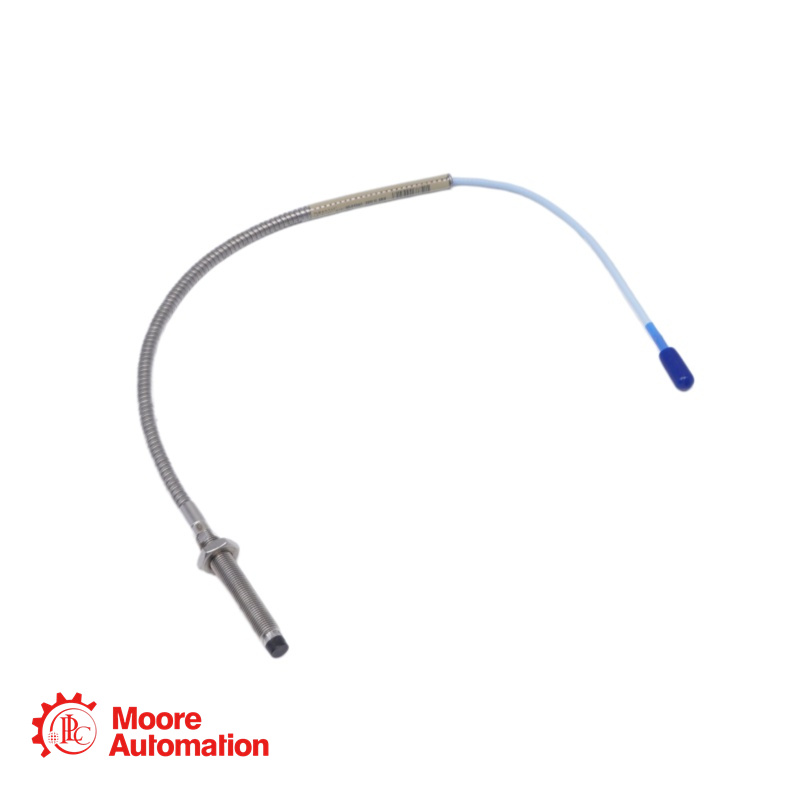

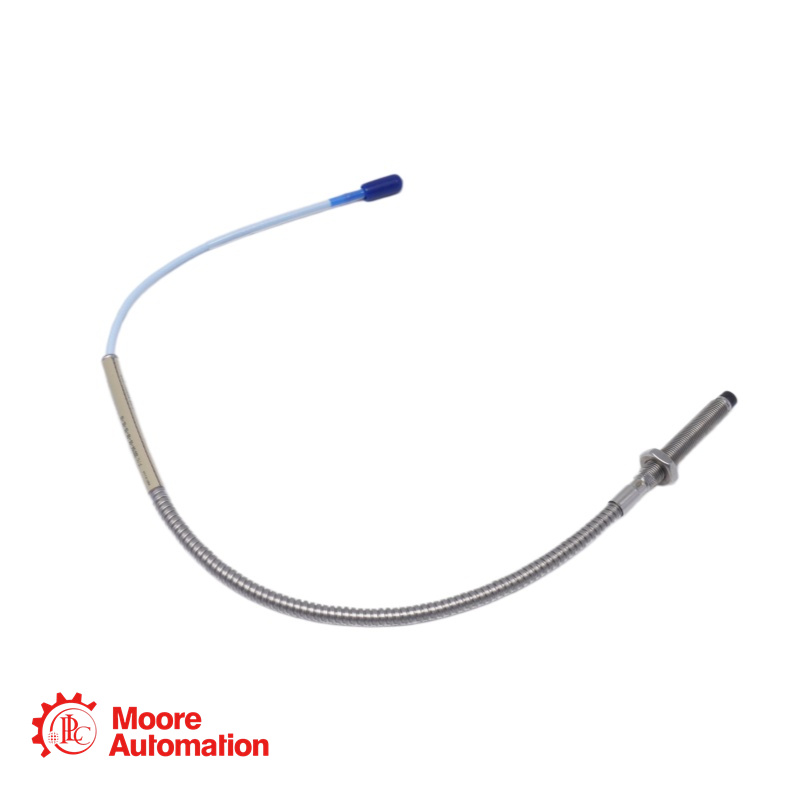

330104-00-06-05-11-05 Sonde NSv

La sonde de proximité 330104-00-06-05-11-05 est une sonde à montage inversé de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes où l'espace derrière le point de montage de la sonde est limité ou inaccessible, comme dans les paliers de butée ou les carters de machines exigus.

Cette sonde est dotée d'un filetage 1/4-28 UNF et fait partie du système de capteur de proximité 3300 XL 8 mm, qui offre des performances avancées pour les capteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

L'option d'homologation « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses (CSA, ATEX, IECEx) pour une utilisation dans des applications intrinsèquement sûres et non incendiaires.

330104-00-06-05-11-05 DÉTAILS

Référence : 330104-00-06-05-11-05
Modèle de base : 330104 - Sonde 3300 XL 8 mm, montage inversé, filetage 1/4-28 UNF, non blindée
Longueur non filetée (AA):00: 0,0 mm (0,0 pouce)
Longueur totale du boîtier (BB):06: 60 mm (2,36 pouces)
Longueur totale du câble (CC) : 05 : 0,5 mètre (1,6 pied)
Type de connecteur et de câble (DD) : 11 : Connecteur coaxial miniature ClickLoc™ avec protecteur de connecteur, câble FluidLoc
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : 1/4-28 UNF
Armure : Sans armure
Mode de montage : Montage inversé (le câble sort du côté de l'extrémité)
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)

330104-00-06-05-11-05

Foire aux questions (FAQ)

Q : Qu'est-ce qu'une sonde à montage inversé et quand est-elle utilisée ?
UN: Une sonde à montage inversé (série 330104) possède un câble sortant par son extrémité et non par l'arrière. Cette conception est utilisée lorsque l'espace derrière le point de fixation de la sonde est limité ou inaccessible, comme dans les paliers de butée ou les carters de machines exigus.

Q : Quel est le but du câble FluidLoc (option « 11 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est particulièrement important dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés.

Q : Quel est le rôle du protecteur de connecteur ?
UN: Le protecteur de connecteur assure l'étanchéité du point de connexion entre la sonde et le câble d'extension. Il empêche l'humidité, l'huile et autres contaminants de pénétrer dans le connecteur ClickLoc™.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur totale du câble de cette sonde ?
UN: La longueur totale du câble est de 0,5 mètre (1,6 pied), comme spécifié par l'option « 05 ».
