330103-00-13-20-12-05 Sonde NSv

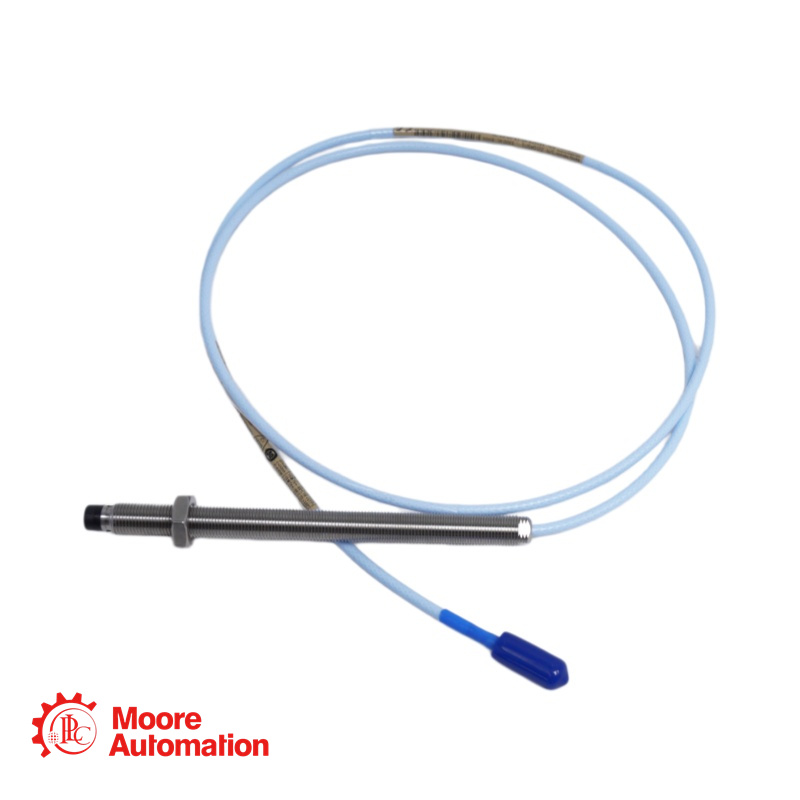

La sonde de proximité 330103-00-13-20-12-05 est une sonde à montage standard de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes telles que les machines à paliers à film fluide, les compresseurs, les pompes et les turbines.

Cette sonde fait partie du système de transducteur de proximité 3300 XL 8 mm, qui offre des performances avancées dans le domaine des transducteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

330103-00-13-20-12-05 DÉTAILS

Référence : 330103-00-13-20-12-05
Modèle de base : 330103 - Sonde 3300 XL 8 mm, montage standard, filetage 3/8-24 UNF, non blindée
Longueur non filetée (AA):00: 0,0 pouce
Longueur totale du boîtier (BB) : 13 : 1,3 pouce
Longueur totale du câble (CC) : 20 : 2,0 mètres (6,6 pieds)
Type de connecteur et de câble (DD) : 12 : Connecteur coaxial miniature ClickLoc™, câble FluidLoc
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : 3/8-24 UNF
Armure : Sans armure
Style de montage : Montage avant standard
Plage linéaire : 2,0 mm (80 mils), d’environ 0,25 à 2,3 mm (10 à 90 mils) de la cible (-1 à -17 Vcc)
Réglage d'écartement recommandé : 1,27 mm (50 mils) [environ -9 Vcc] pour les vibrations radiales
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Compatibilité en termes de longueur du système : Conçu pour être utilisé avec le capteur Proximitor correspondant (longueur du câble de la sonde + câble d’extension = longueur totale du système)
Facteur d'échelle incrémental (ISF) : 7,87 V/mm (200 mV/mil) ±5 % pour un système de 5 m sur une plage de température de 0 °C à +45 °C ; ±6,5 % pour un système de 9 m
Écart par rapport à la droite de régression (DSL) : inférieur à ±0,025 mm (±1 mil) pour un système de 5 m sur une plage de température de 0 °C à +45 °C
Matériau de la pointe de la sonde : sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde : acier inoxydable AISI 303 ou 304

330103-00-13-20-12-05

Foire aux questions (FAQ)

Q : À quoi sert le câble FluidLoc (option « 12 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est essentiel dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés pour éviter toute fuite.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour cette sonde 330103-00-13-20-12-05 ?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur d'engagement maximale du filetage 3/8-24 ?
UN: La longueur d'engagement du filetage maximale recommandée est de 0,563 pouce. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation.

Q : Quelle est la différence entre le câble FluidLoc 330103-00-13-20-12-05 et le câble standard ?
UN: Le câble FluidLoc (option « 12 ») est spécialement conçu pour empêcher toute infiltration de liquide à l'intérieur du câble. Le câble standard (option « 02 ») ne possède pas cette caractéristique. Le câble FluidLoc est recommandé pour les applications où le câble de la sonde peut être exposé à de l'huile ou à d'autres liquides.

Q : Quel est le diamètre minimal recommandé pour les mesures de vibrations radiales de l'arbre ?
UN: Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Les mesures effectuées sur des arbres de plus petit diamètre entraîneront généralement une modification du facteur d'échelle.
