330103-00-12-10-11-05 Sonde de proximité Bently Nevada

Directeur des ventes:

Frida

Téléphone/WhatsApp :

+86 15359408275

E-mail:

ventes5@mooreplc.com

Adresse:

Bâtiment Guomao 3203, n° 388, route Hubin Sud, district de Siming, Xiamen, Fujian, Chine

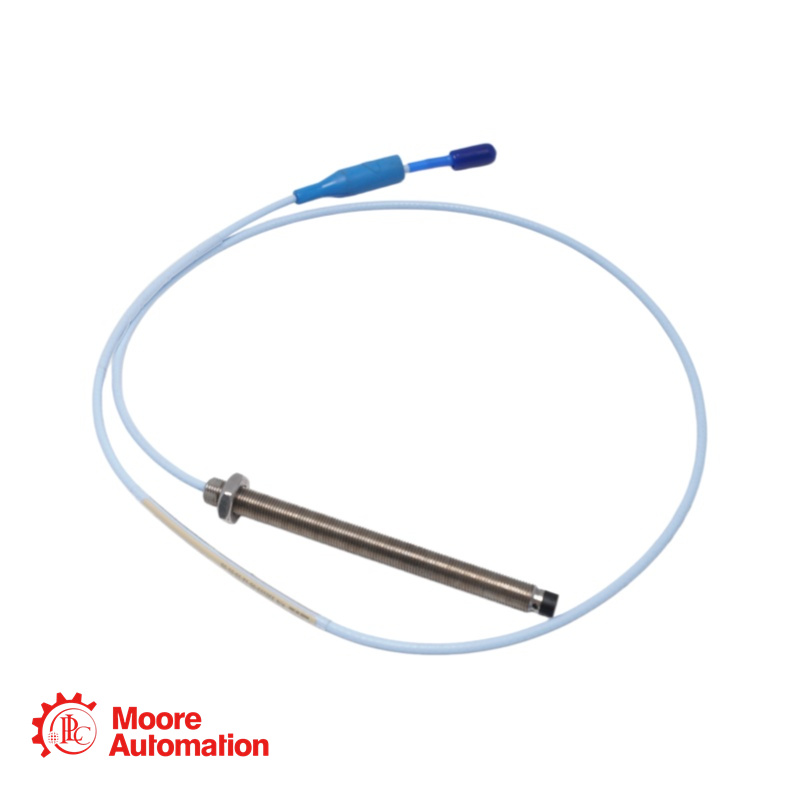

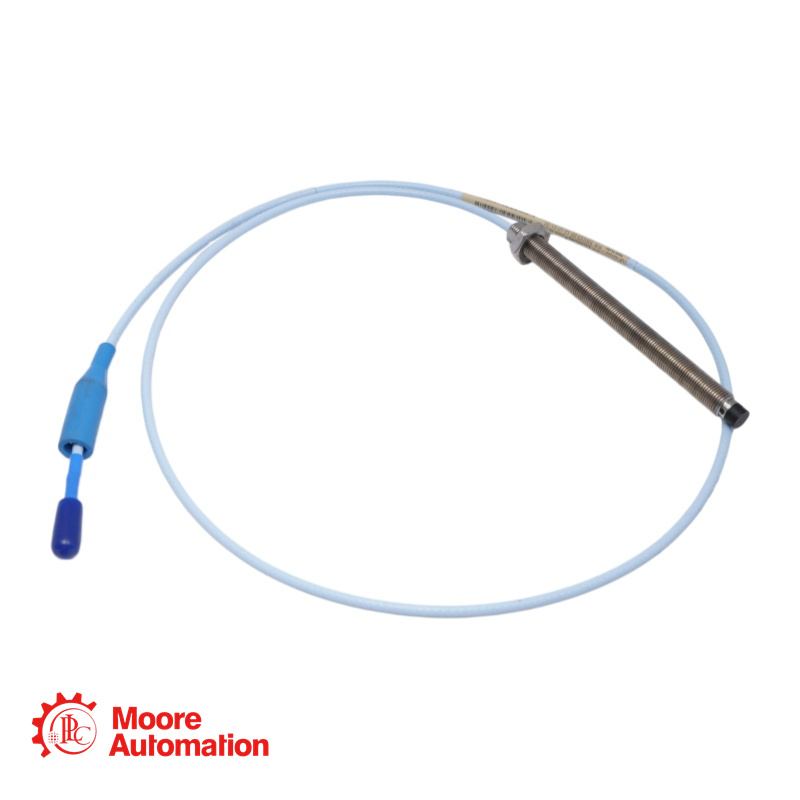

330103-00-12-10-11-05 Sonde NSv

La sonde de proximité 330103-00-12-10-11-05 est une sonde à montage standard de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes telles que les machines à paliers à film fluide, les compresseurs, les pompes et les turbines.

Cette sonde est dotée d'un filetage 3/8-24 UNF et fait partie du système de capteur de proximité 3300 XL 8 mm, qui offre des performances avancées pour les capteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

330103-00-12-10-11-05 DÉTAILS

Référence : 330103-00-12-10-11-05
Modèle de base : 330103 - Sonde 3300 XL 8 mm, montage standard, filetage 3/8-24 UNF, non blindée
Longueur non filetée (AA):00: 0,0 pouce
Longueur totale du boîtier (BB) : 12 : 1,2 pouce
Longueur totale du câble (CC) : 10 : 1,0 mètre (3,3 pieds)
Type de connecteur et de câble (DD) : 11 : Connecteur coaxial miniature ClickLoc™ avec protecteur de connecteur, câble FluidLoc
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : 3/8-24 UNF
Armure : Sans armure
Style de montage : Montage avant standard
Réglage d'écartement recommandé : 1,27 mm (50 mils) [environ -9 Vcc] pour les vibrations radiales
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Câble de sonde : triaxial 75 Ω, isolé FEP, avec construction FluidLoc
Plage de températures de fonctionnement : -35 °C à +120 °C (-31 °F à +248 °F) standard
Plage de température (stockage) : -51 °C à +177 °C (-60 °F à +350 °F)

330103-00-12-10-11-05

Foire aux questions (FAQ)

Q : Quel est le but du câble FluidLoc (option « 11 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est essentiel dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés pour éviter toute fuite.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour ceci ? 330103-00-12-10-11-05 sonde?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur d'engagement maximale du filetage 3/8-24 ?
UN: La longueur d'engagement du filetage maximale recommandée est de 0,563 pouce. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation.

Q : Quel type de connecteur utilise cette sonde ?
UN: Il utilise un connecteur coaxial miniature ClickLoc™ en laiton plaqué or. Ce connecteur se verrouille en place avec un « clic » lorsqu'il est serré à la main, empêchant ainsi tout desserrage dû aux vibrations.

Q : Quelle est la longueur totale du câble de cette sonde ?
UN: La longueur totale du câble est de 1,0 mètre (3,3 pieds), comme spécifié par l'option « 10 ».
