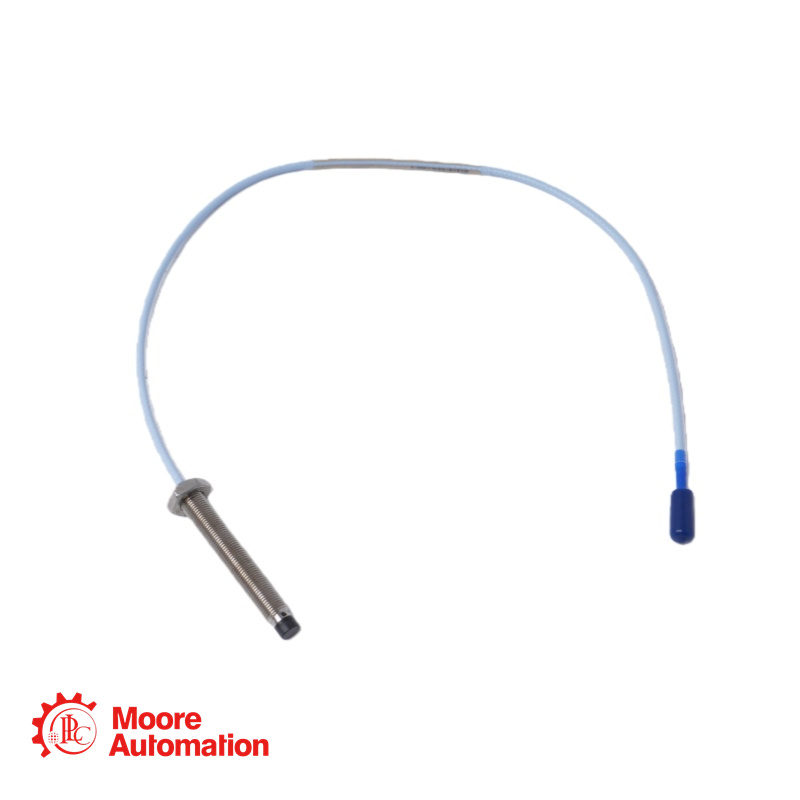

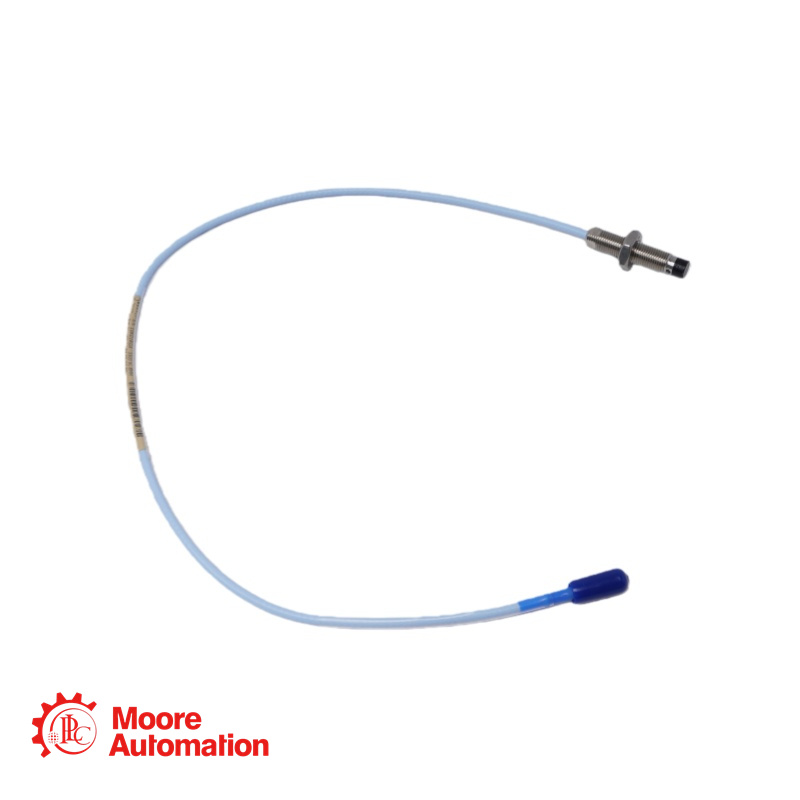

330103-00-07-05-01-05 Sonde de proximité Bently Nevada

330103-00-07-05-01-05 Câble de connexion

Sonde 3300 XL 8 mm, filetage métrique M10X1, sans blindage, longueur non filetée de 0,0 mm, longueur du boîtier de 70 mm, câble de 5,0 m avec connecteur coaxial miniature ClickLoc avec protecteur de connecteur, câble FEP standard, multi-homologations CSA/ATEX/IECEx.

330103-00-07-05-01-05 Caractéristiques

Modèle de base : 330103 Sonde 3300 XL 8 mm, filetage M10x1, sans blindage
A : Longueur non filetée : 00 0 mm (minimum ; doit être inférieur d'au moins 20 mm à la longueur du boîtier)
B : Longueur totale du boîtier : 07 70 mm (unité métrique : 07 × 10 mm = 70 mm)
C : Longueur totale du câble : 05 5,0 mètres (16,4 pieds) — conçu pour les systèmes de capteurs de proximité de 5 m
D : Type de connecteur et de câble : 01 Connecteur coaxial miniature ClickLoc avec protection, câble standard
E : Approbation de l'agence : 05 Homologations CSA, ATEX et IECEx
Longueur non filetée : 0 mm (minimum autorisé)
Longueur totale du boîtier : 70 mm
Longueur totale du câble : 5,0 mètres (16,4 pieds)
Type de câble : câble triaxial 75 Ω, isolé FEP, standard

330103-00-07-05-01-05 FAQ

Q : Avec quel capteur de proximité cette sonde est-elle compatible ?
A : Il s'agit d'une sonde de 5 mètres (code « 05 »), conçue spécifiquement pour être utilisée avec le capteur de proximité de 5 mètres (réf. 330180-50, 51 ou 52). La longueur du câble de la sonde, additionnée à celle du câble d'extension, doit correspondre à la longueur du système du capteur de proximité. Pour un système de 5 mètres, aucun câble d'extension n'est généralement nécessaire.

Q : Cette sonde est-elle interchangeable avec les sondes précédentes de la série 3300 non XL ?
R : Oui. La sonde 3300 XL de 8 mm est rétrocompatible et entièrement interchangeable avec les composants 5 mm et 8 mm de la série 3300 (hors XL), tant sur le plan électrique que mécanique. Cependant, l'utilisation de composants XL et non-XL limite les performances du système aux spécifications des composants non-XL.

Q : À quoi sert le suffixe « -05 » à la fin ?
A : Le « -05 » en position E indique que la sonde porte les approbations CSA, ATEX et IECEx pour les zones dangereuses, ce qui la rend adaptée à une installation dans les zones dangereuses (zone 0/1/2) lorsqu'elle est installée conformément aux schémas de câblage intrinsèquement sûrs ou non incendiaires appropriés (141092 ou 140979).
