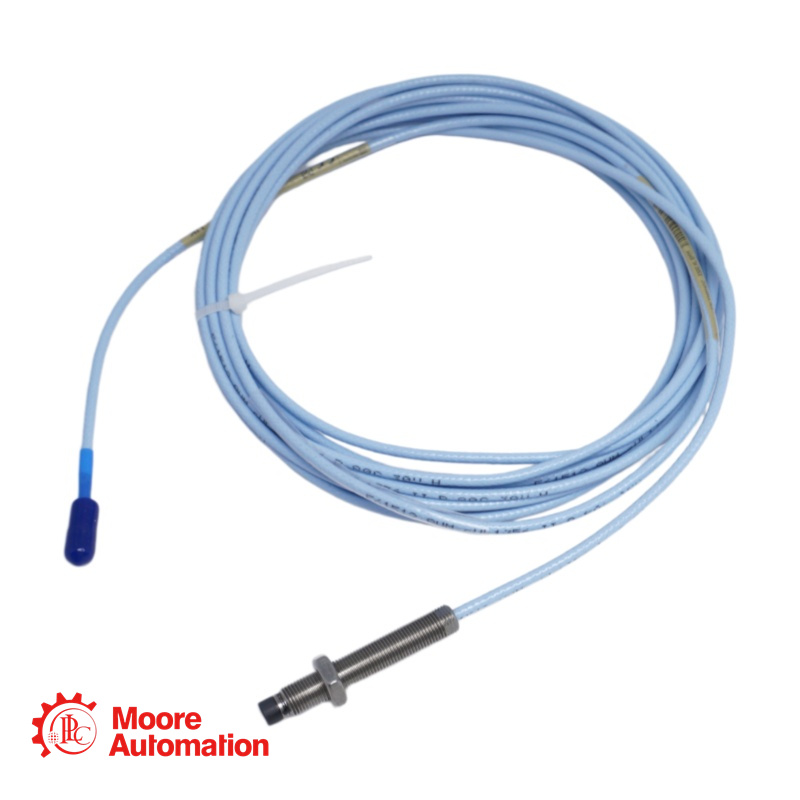

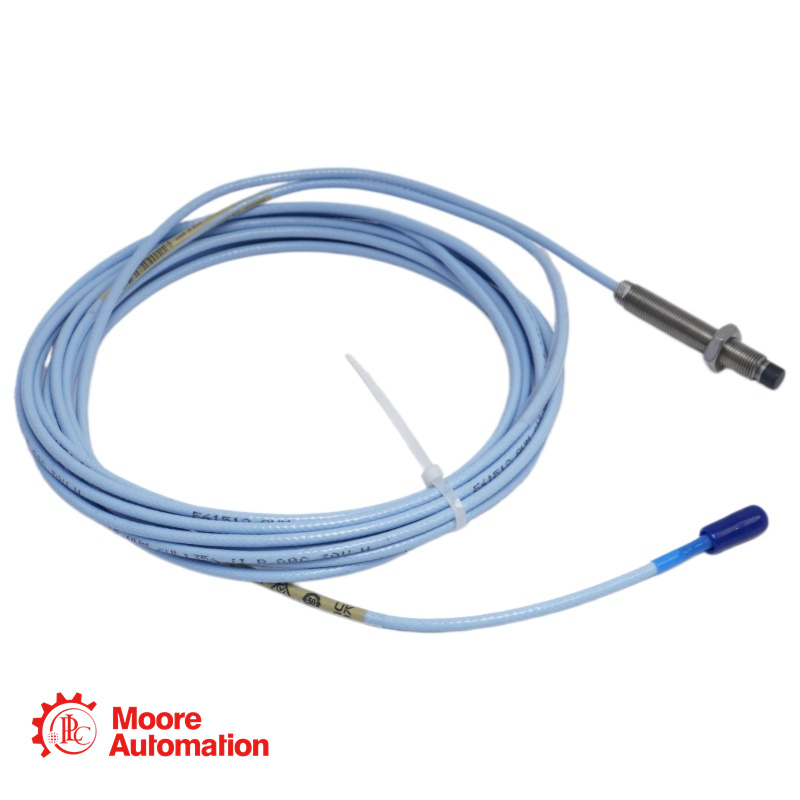

330103-00-06-50-02-RU Sonde NSv

La sonde de proximité 330103-00-06-50-02-RU est une sonde à montage standard de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes telles que les machines à paliers fluides, les compresseurs, les pompes et les turbines.

Cette sonde est dotée d'un filetage 3/8-24 UNF et fait partie du système de capteur de proximité 3300 XL 8 mm, qui offre des performances avancées pour les capteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

L'option d'homologation « -RU » indique que cette sonde est certifiée pour une utilisation en Russie avec les homologations applicables pour les zones dangereuses (généralement EAC ou autres normes de certification russes).

330103-00-06-50-02-RU DÉTAILS

Référence : 330103-00-06-50-02-RU
Modèle de base : 330103 - Sonde 3300 XL 8 mm, montage standard, filetage 3/8-24 UNF, non blindée
Longueur non filetée (AA):00: 0,0 pouce
Longueur totale du boîtier (BB) : 0,6 pouce
Longueur totale du câble (CC) : 50 : 5,0 mètres (16,4 pieds)
Type de connecteur et de câble (DD) : 02 : Connecteur coaxial miniature ClickLoc™, câble standard
Approbation de l'agence (EE):RU: Approbation spécifique à la Russie (EAC / EAC Ex)
Type de filetage : 3/8-24 UNF
Armure : Sans armure
Style de montage : Montage avant standard
Plage linéaire : 2,0 mm (80 mils), d’environ 0,25 à 2,3 mm (10 à 90 mils) de la cible (-1 à -17 Vcc)
Réglage d'écartement recommandé : 1,27 mm (50 mils) [environ -9 Vcc] pour les vibrations radiales
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Facteur d'échelle incrémental (ISF) : 7,87 V/mm (200 mV/mil) ±5 % pour un système de 5 m sur une plage de températures de 0 °C à +45 °C
Câble de sonde : triaxial 75 Ω, isolé en FEP
Plage de températures de fonctionnement : -35 °C à +120 °C (-31 °F à +248 °F) standard
Plage de température (stockage) : -51 °C à +177 °C (-60 °F à +350 °F)

330103-00-06-50-02-RU

Foire aux questions (FAQ)

Q : Que signifie le code d'agrément « -RU » ?
UN: Le code « -RU » indique que cette sonde est certifiée pour une utilisation en Russie et qu'elle est conforme aux homologations requises pour les zones dangereuses. Celles-ci incluent généralement les certifications EAC (Conformité eurasienne) et EAC Ex pour une utilisation en atmosphères potentiellement explosives.

Q : Quelle est la longueur totale du câble de cette sonde ?
UN: La longueur totale du câble est de 5,0 mètres (16,4 pieds), comme spécifié par l'option « 50 ».

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur d'engagement maximale du filetage 3/8-24 ?
UN: La longueur d'engagement du filetage maximale recommandée est de 0,563 pouce. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation.

Q : Quel est le diamètre minimal recommandé pour les mesures de vibrations radiales de l'arbre ?
UN: Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Les mesures effectuées sur des arbres de plus petit diamètre entraîneront généralement une modification du facteur d'échelle.

Q : Quelle est la longueur totale du boîtier de cette sonde ?
UN: La longueur totale du boîtier est de 0,6 pouce, comme spécifié par l'option « 06 ».
