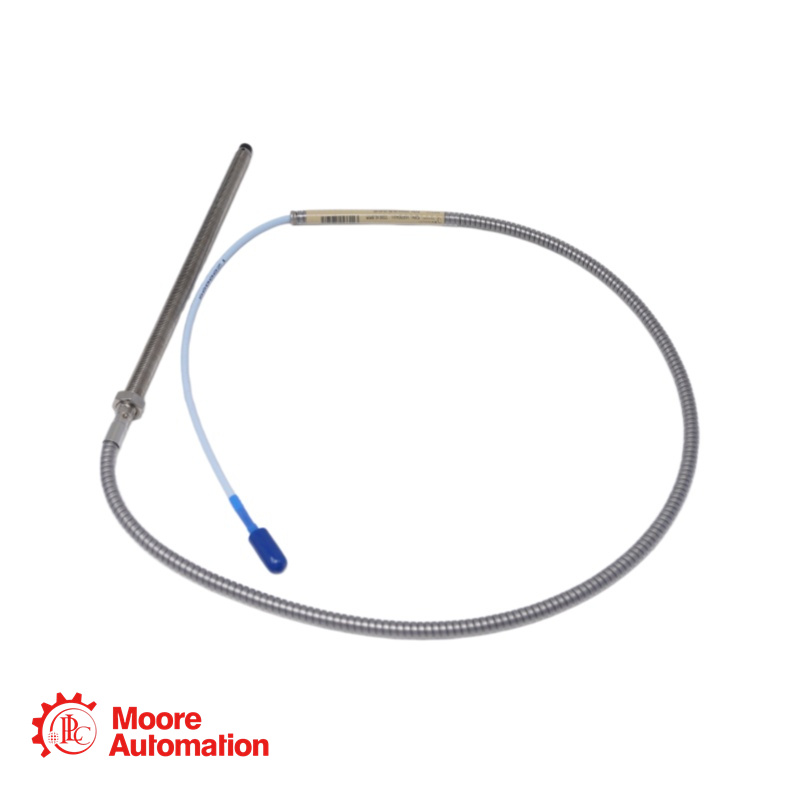

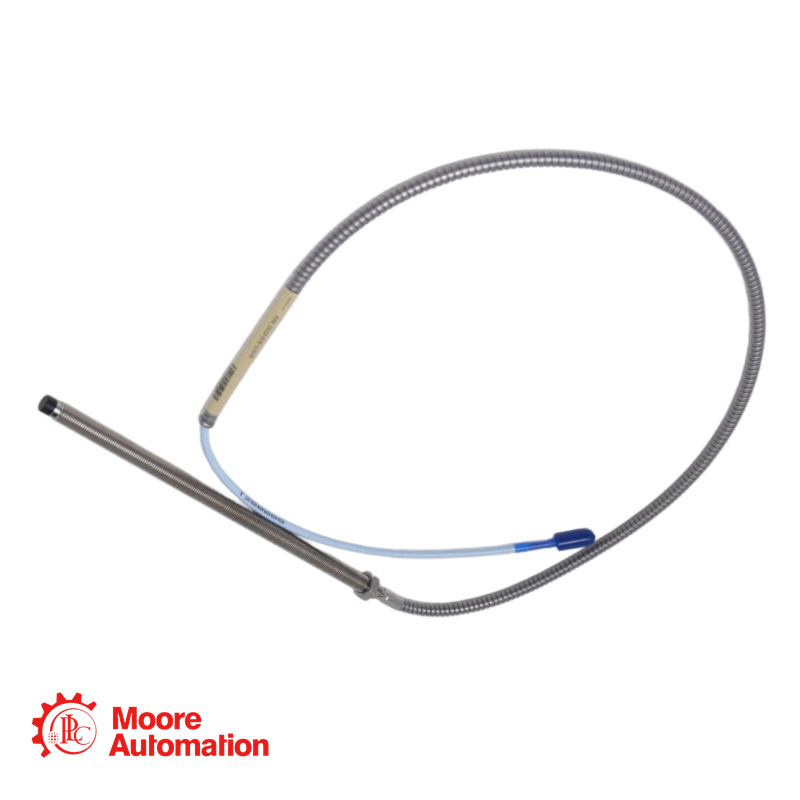

330102-00-80-10-11-05 Sonde de proximité

La sonde de proximité 330102-00-40-10-02-05 est une sonde à montage standard de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes telles que les machines à paliers à film fluide, les compresseurs, les pompes et les turbines.

Cette sonde est dotée d'un filetage 1/4-28 UNF et fait partie du système de capteur de proximité 3300 XL 8 mm, qui offre des performances avancées pour les capteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

330102-00-80-10-11-05 DÉTAILS

Référence : 330102-00-80-10-11-05
Modèle de base : 330102 - Sonde 3300 XL 8 mm, montage standard, filetage 1/4-28 UNF, non blindée
Longueur non filetée (AA):00: 0,0 pouce
Longueur totale du boîtier (BB) : 80 : 8 pouces
Longueur totale du câble (CC) : 10 : 1,0 mètre (3,3 pieds)
Type de connecteur et de câble (DD) : 11 : Connecteur coaxial miniature ClickLoc™ avec protecteur de connecteur, câble FluidLoc
Homologation (EE):05 : Homologations multiples (CSA, ATEX, IECEx)
Type de filetage : 1/4-28 UNF
Armure : Sans armure
Style de montage : Montage avant standard
Plage linéaire : 2,0 mm (80 mils), d’environ 0,25 à 2,3 mm (10 à 90 mils) de la cible (-1 à -17 Vcc)
Réglage d'écartement recommandé : 1,27 mm (50 mils) [environ -9 Vcc] pour les vibrations radiales
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Compatibilité en termes de longueur du système : Conçu pour être utilisé avec le capteur Proximitor correspondant (longueur du câble de la sonde + câble d’extension = longueur totale du système)
Facteur d'échelle incrémental (ISF) : 7,87 V/mm (200 mV/mil) ±5 % pour un système de 5 m sur une plage de température de 0 °C à +45 °C ; ±6,5 % pour un système de 9 m
Écart par rapport à la droite de régression (DSL) : inférieur à ±0,025 mm (±1 mil) pour un système de 5 m sur une plage de température de 0 °C à +45 °C
Matériau de la pointe de la sonde : sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde : acier inoxydable AISI 303 ou 304
Câble de sonde : triaxial 75 Ω, isolé en FEP

330102-00-80-10-11-05

Foire aux questions (FAQ)

Q : Quel est le but du câble FluidLoc (option « 11 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est essentiel dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés pour éviter toute fuite.
Q : Quel est le rôle du protecteur de connecteur ?
UN: Le protecteur de connecteur assure l'étanchéité du point de connexion entre la sonde et le câble d'extension. Il empêche l'humidité, l'huile et autres contaminants de pénétrer dans le connecteur ClickLoc™, ce qui pourrait dégrader la qualité du signal et entraîner des erreurs de mesure.

Q : Que signifie l'option d'approbation de l'agence « -05 » ?
UN: L'option « -05 » indique que cette sonde possède plusieurs homologations pour zones dangereuses, notamment la norme CSA pour l'Amérique du Nord, ainsi que les normes ATEX et IECEx pour une utilisation internationale. Elle est homologuée pour une utilisation dans des applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur d'engagement maximale du filetage 1/4-28 ?
UN: La longueur d'engagement du filetage recommandée est de 9,5 mm (0,375 pouce). Un dépassement de cette longueur peut entraîner un blocage lors de l'installation. Pour le perçage et le taraudage d'un trou de montage destiné à une sonde 1/4-28, il est recommandé d'utiliser un foret taraud n° 3 ou de diamètre supérieur.

Q : Quel est le diamètre minimal recommandé pour les mesures de vibrations radiales de l'arbre ?
UN: Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Les mesures effectuées sur des arbres de plus petit diamètre entraîneront généralement une modification du facteur d'échelle.
