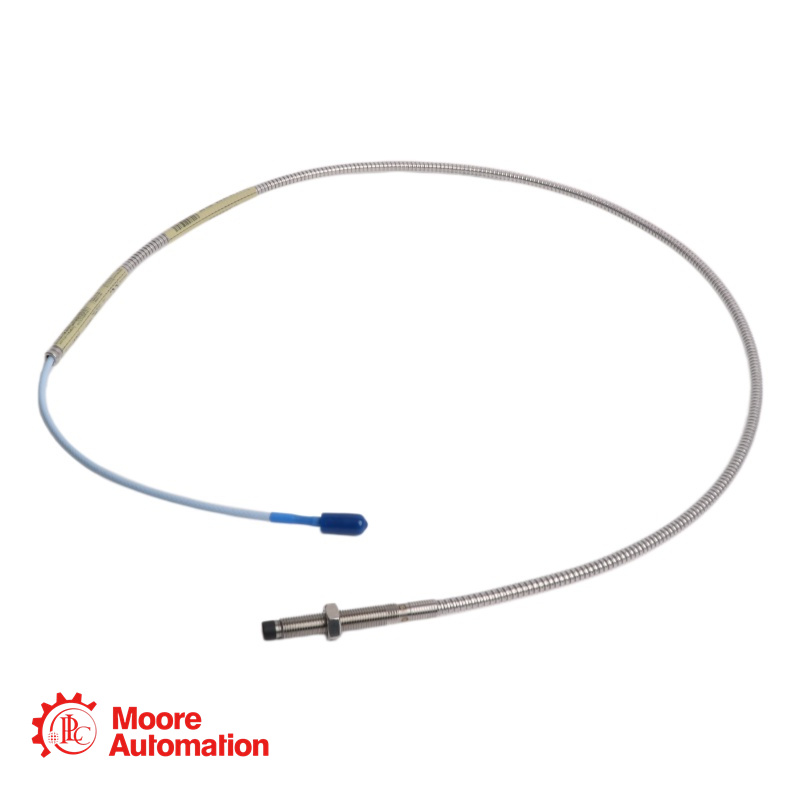

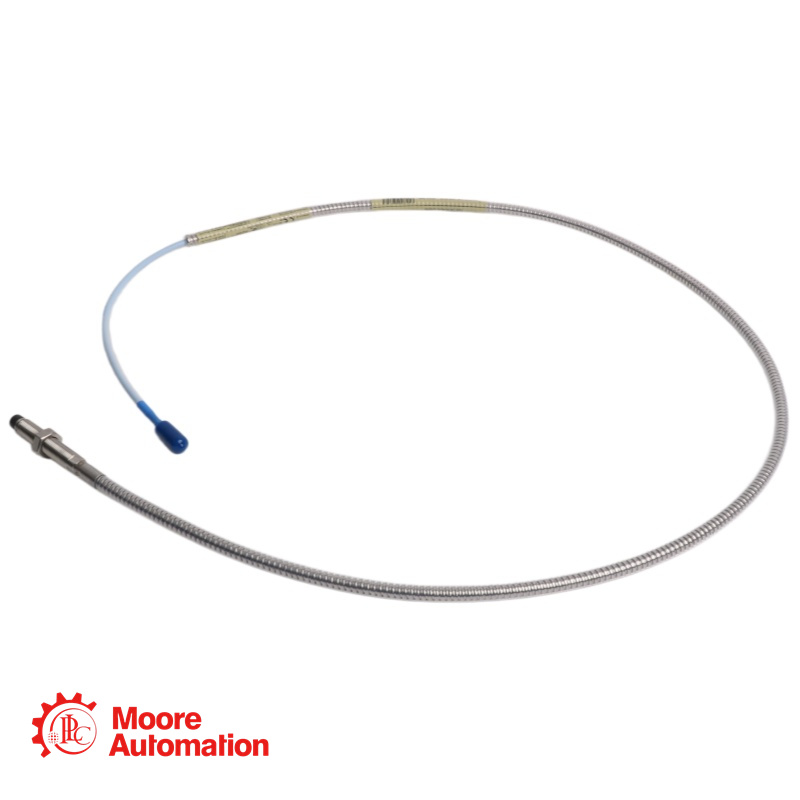

330102-00-20-05-02-00	La référence 330102-00-20-05-02-00 est une sonde de proximité à montage standard de la série Bently Nevada 3300 XL 8 mm. Il s'agit d'un capteur à courants de Foucault sans contact conçu pour mesurer les vibrations d'arbre, la position axiale (poussée), la référence Keyphasor et la vitesse des machines tournantes. Cette sonde fait partie du système de transducteur de proximité 3300 XL 8 mm, qui est entièrement conforme à la norme 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage linéaire, de précision et de stabilité de température. La sonde est dotée d'un boîtier robuste en acier inoxydable et d'une pointe en PPS (sulfure de polyphénylène), garantissant sa durabilité dans les environnements industriels difficiles. L'option d'homologation « -00 » indique que cette sonde n'est pas certifiée pour les zones dangereuses.

Caractéristiques: 330102-00-20-05-02-00 Référence - AA-BB-CC-DD-EE
Paramètre	Spécification
Modèle de base	330102
Type de sonde	Sonde 3300 XL 8 mm, filetage 3/8-24 UNF, avec armure
Longueur non filetée (Option A)	0,0 pouces
Longueur totale du boîtier (option B)	2 pouces
Longueur totale (option C)	0,5 mètre (1,6 pied)
Type de connecteur et de câble (Option D)	02 : Connecteur coaxial miniature ClickLoc, câble standard
Approbation de l'agence (Option E)	00 : Non requis

Spécifications électriques
Paramètre	Spécification
Type de fil	1/4-28 UNF
Armure	Sans armure
Style de montage	Support avant standard
Plage linéaire	2,0 mm (80 mils), à une distance d'environ 0,25 à 2,3 mm (10 à 90 mils) de la cible
Plage de tension de sortie	-1 VDC à -17 VDC (correspond à la plage linéaire)
Facteur d'échelle incrémentale (ISF)	7,87 V/mm (200 mV/mil) ±5 % (pour les systèmes de 1 à 5 m)
Réponse en fréquence	0 à 10 kHz (+0, -3 dB)
Matériau de la pointe de la sonde	Sulfure de polyphénylène (PPS)
Matériau du boîtier de la sonde	Acier inoxydable AISI 303 ou 304
Câble de sonde	Résistance triaxiale 75 Ω, isolée en FEP
Type de connecteur	Câble coaxial miniature ClickLoc™ en laiton plaqué or
Plage de températures (de fonctionnement)	-35 °C à +120 °C (-31 °F à +248 °F) standard
Plage de température (stockage)	-51°C à +177°C (-60°F à +350°F)

FAQ 330905-00-09-10-02-00

Q : Quel est le réglage d'écartement correct pour cette sonde ?
A : Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quelle est la longueur d'engagement maximale du filetage 1/4-28 ?
A : La longueur d'engagement du filetage recommandée est de 0,375 pouce. Un dépassement de cette longueur peut entraîner un blocage lors de l'installation. Pour le perçage et le taraudage d'un trou de montage pour une sonde 1/4-28, il est recommandé d'utiliser un foret taraud n° 3 ou de diamètre supérieur.

Q : Cette sonde est-elle certifiée pour une utilisation en zones dangereuses ?
R : Non. L'option d'homologation « -00 » indique que cette sonde n'est pas homologuée pour les zones dangereuses. Pour les applications en zones dangereuses, une version avec l'option d'homologation multiple « -05 » est requise.

Q : Quelle est la longueur totale du câble de cette sonde ?
A : La longueur totale du câble est de 0,5 mètre (1,6 pied), comme spécifié par l'option « 05 ».

Q : Quel est le couple de serrage maximal recommandé pour l'installation de cette sonde ?
A : Le couple maximal recommandé pour les sondes standard à montage avant est de 11,2 N·m (100 po·lb). Les trois premiers filets ne doivent être serrés qu'à 7,5 N·m (66 po·lb). Un couple supérieur à ces valeurs risque d'endommager la sonde.
