330101-00-16-10-11-RU Sonde NSv

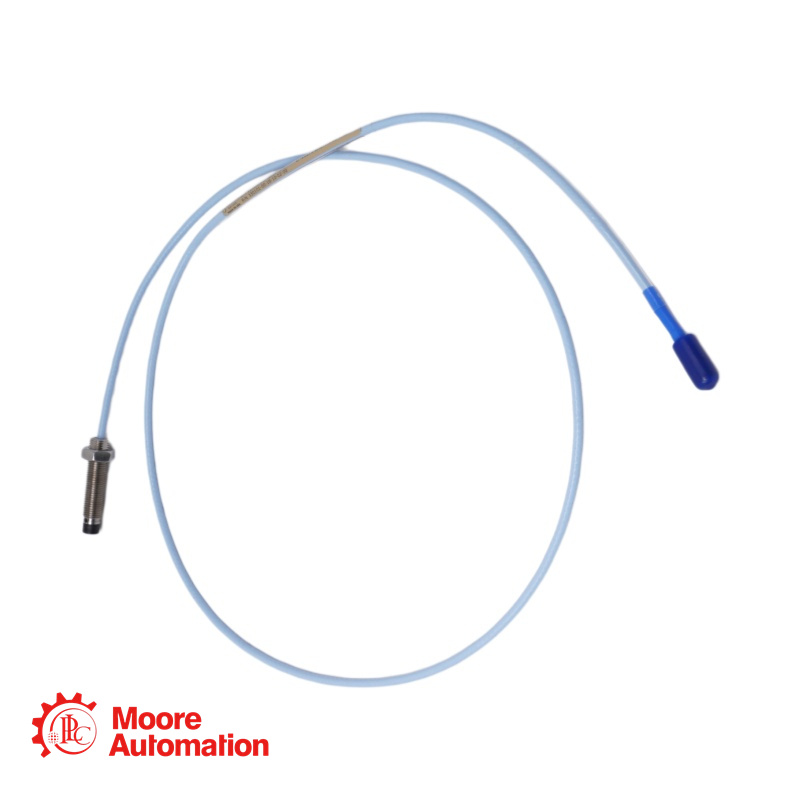

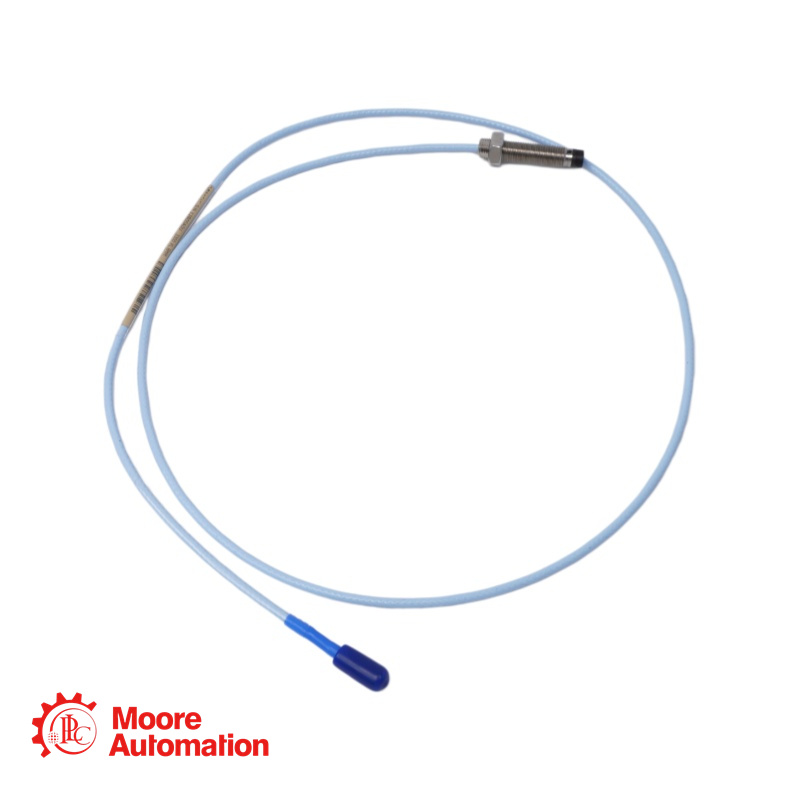

La sonde de proximité 330101-00-16-10-11-RU est une sonde à montage standard de la série 3300 XL 8 mm. Elle est conçue pour les mesures de vibrations et de position dans les machines tournantes telles que les machines à paliers fluides, les compresseurs, les pompes et les turbines.

Cette sonde est dotée d'un filetage 3/8-24 UNF et fait partie du système de capteur de proximité 3300 XL 8 mm, qui offre des performances avancées pour les capteurs de proximité à courants de Foucault. Ce système est entièrement conforme à la norme API 670 de l'American Petroleum Institute (API) en matière de configuration mécanique, de plage de linéarité, de précision et de stabilité thermique.

L'option d'homologation « -RU » indique que cette sonde est certifiée pour une utilisation en Russie avec les homologations applicables pour les zones dangereuses (généralement EAC ou autres normes de certification russes).

330101-00-16-10-11-RU DÉTAILS

Référence : 330101-00-16-10-11-RU
Modèle de base : 330101 - Sonde 3300 XL 8 mm, montage standard, filetage 3/8-24 UNF, non blindée
Longueur non filetée (AA):00: 0,0 pouce
Longueur totale du boîtier (BB) : 16 : 1,6 pouces
Longueur totale du câble (CC) : 10 : 1,0 mètre (3,3 pieds)
Type de connecteur et de câble (DD) : 11 : Connecteur coaxial miniature ClickLoc™ avec protecteur de connecteur, câble FluidLoc
Approbation de l'agence (EE):RU: Approbation spécifique à la Russie (EAC / EAC Ex)
Type de filetage : 3/8-24 UNF
Armure : Sans armure
Style de montage : Montage avant standard
Plage linéaire : 2,0 mm (80 mils), d’environ 0,25 à 2,3 mm (10 à 90 mils) de la cible (-1 à -17 Vcc)
Réglage d'écartement recommandé : 1,27 mm (50 mils) [environ -9 Vcc] pour les vibrations radiales
Facteur d'échelle moyen : 7,87 V/mm (200 mV/mil)
Câble de sonde : triaxial 75 Ω, isolé FEP, avec construction FluidLoc
Plage de températures de fonctionnement : -35 °C à +120 °C (-31 °F à +248 °F) standard
Plage de température (stockage) : -51 °C à +177 °C (-60 °F à +350 °F)

330101-00-16-10-11-RU

Foire aux questions (FAQ)

Q : Que signifie le code d'agrément « -RU » ?
UN: Le code « -RU » indique que cette sonde est certifiée pour une utilisation en Russie et qu'elle est conforme aux homologations requises pour les zones dangereuses. Celles-ci incluent généralement les certifications EAC (Conformité eurasienne) et EAC Ex pour une utilisation en atmosphères potentiellement explosives.

Q : Quel est le but du câble FluidLoc (option « 11 ») ?
UN: Le câble FluidLoc est conçu pour empêcher les fuites d'huile et autres liquides hors de la machine à travers sa paroi interne. Ceci est essentiel dans les applications où le câble traverse le carter d'une machine et où les fluides de process doivent être confinés pour éviter toute fuite.

Q : Quel est le rôle du protecteur de connecteur ?
UN: Le protecteur de connecteur assure l'étanchéité du point de connexion entre la sonde et le câble d'extension. Il empêche l'humidité, l'huile et autres contaminants de pénétrer dans le connecteur ClickLoc™, ce qui pourrait dégrader la qualité du signal et entraîner des erreurs de mesure.

Q : Quel est le réglage d'écartement correct pour cette sonde ?
UN: Pour les mesures de vibrations radiales, l'écartement recommandé est de 1,27 mm (50 mils), ce qui correspond à une tension de sortie d'environ -9 Vcc. La sonde se trouve ainsi au centre de sa plage linéaire de 2,0 mm (80 mils).

Q : Quel est le diamètre minimal recommandé pour les mesures de vibrations radiales de l'arbre ?
UN: Le diamètre minimal recommandé pour l'arbre est de 76,2 mm (3 pouces). Les mesures effectuées sur des arbres de plus petit diamètre entraîneront généralement une modification du facteur d'échelle.

Q : Quel type de connecteur utilise cette sonde ?
UN: Il utilise un connecteur coaxial miniature ClickLoc™ en laiton plaqué or. Ce connecteur se verrouille en place avec un « clic » lorsqu'il est serré à la main, empêchant ainsi tout desserrage dû aux vibrations.
