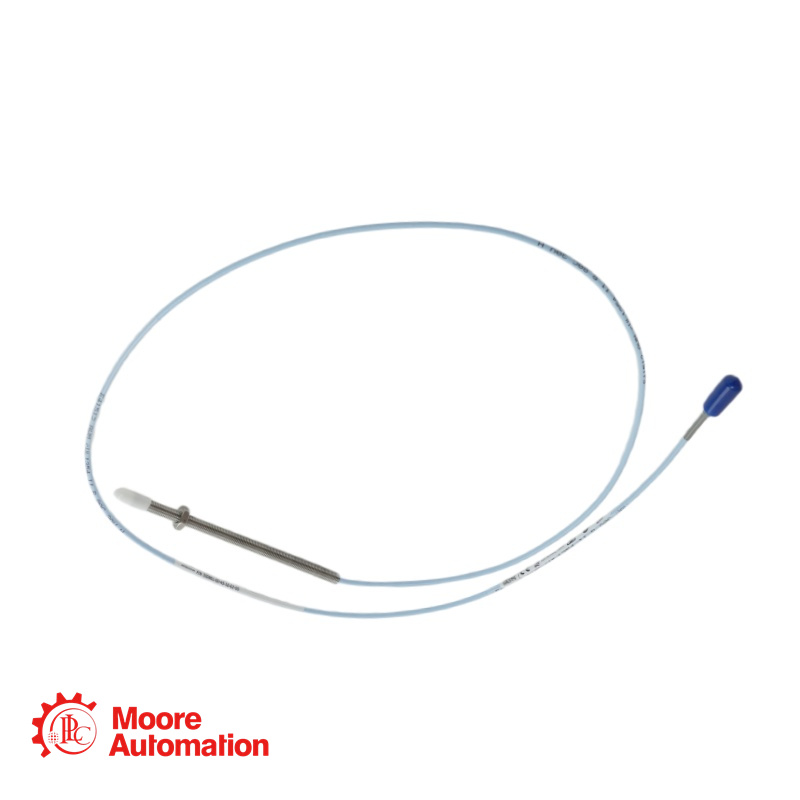

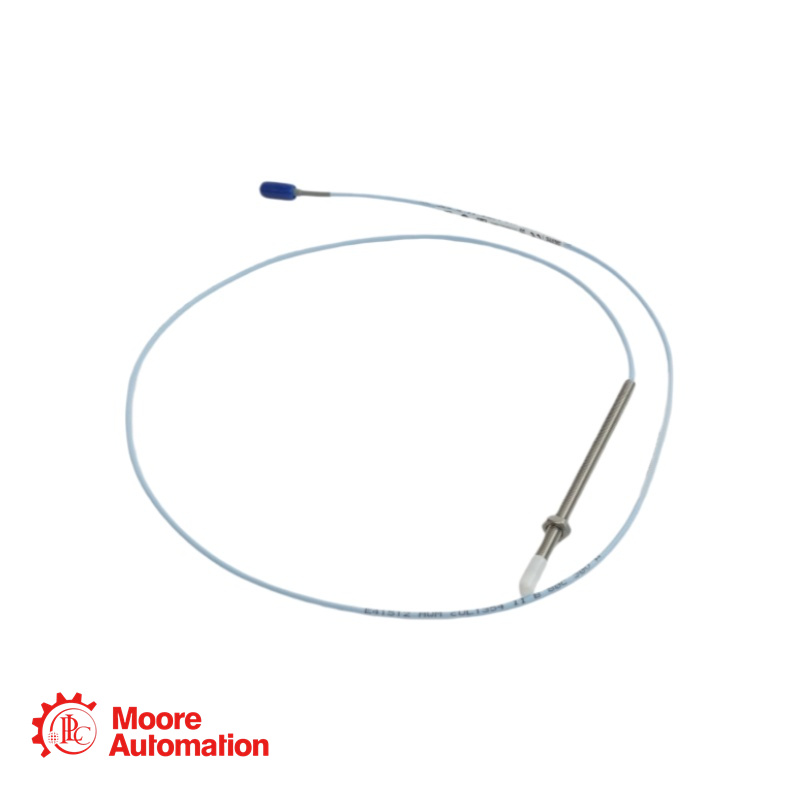

Sonde de proximité NSv 3300 330901-00-10-02-00-02 – Bentley Nevada

Paramètre

Spécification

Numéro de modèle

330901-00-10-02-00-02

Marque / Série

Sonde de proximité Bentley Nevada 3300 NSv

Type de sonde

Montage standard, filetage 1/4-28 UNF, sans armure

Longueur non filetée (A)

00 – 0,0 po (minimum : 0,0 po / maximum : 9,2 po, par incréments de 0,1 po)

Longueur totale du boîtier (B)

10 – 1,0 po (minimum : 0,8 po / maximum : 9,9 po, commandé par incréments de 0,1 po)

Longueur totale du câble (C)

02 – 1,0 mètre (39 pouces)

Option connecteur et câble (D)

00 – Câble standard avec connecteur ClickLoc (sans protection de connecteur)

Option d'approbation de l'agence (E)

02 – Non requis (non approuvé)

Taille du fil

1/4-28 UNF-2A

Matériau de la pointe de la sonde

Sulfure de polyphénylène (PPS)

Matériau du boîtier de la sonde

acier inoxydable AISI 304

Type de câble

Câble coaxial 75 Ω, isolé en FEP

Type de connecteur

ClickLoc en laiton plaqué or (miniature coaxial)

Température de fonctionnement (sonde)

-52°C à +177°C (-62°F à +351°F)

résistance à la traction maximale

220 N (50 lb) au niveau du boîtier de la sonde par rapport au câble

Couple de serrage recommandé

Serrage à la main (max. 0,56 N·m / 5 po·lb)

Rayon de courbure minimal

25,4 mm (1,0 po)

Compatibilité du système

Capteur de proximité 3300 XL NSv et câbles d'extension 3300 NSv

Que représente la référence 330901-00-10-02-00-02 ?

Il s'agit d'une sonde NSv 3300 à montage standard. Chaque segment définit une option spécifique :
330901 : Modèle de base – Filetage 1/4-28 UNF, sans blindage
00 : Longueur non filetée = 0,0 pouce
10 : Longueur totale du boîtier = 1,0 pouce
02 : Longueur totale du câble = 1,0 mètre
00 : Option de connecteur – câble standard avec connecteur ClickLoc (sans protection de connecteur)
02 : Approbation de l'agence – non requise (non approuvé)

Quelle est la différence entre les sondes NSv à montage standard et à montage inversé ?

Les sondes à montage standard (330901 à 330910) sont conçues pour un montage conventionnel à travers le carter de la machine, le câble sortant à l'opposé de la cible. Les sondes à montage inversé (330906 et 330907) sont conçues pour les installations où la sonde doit être insérée du côté opposé, le câble sortant alors vers la cible. Les sondes à montage inversé ne sont pas disponibles avec des options de blindage ou de protection du connecteur.

Cette sonde peut-elle être utilisée avec les systèmes RAM 3300 existants ?

Oui. La sonde et les câbles d'extension 3300 NSv sont mécaniquement et électriquement compatibles et interchangeables avec la sonde de proximité et le câble d'extension 3300 RAM de Bently Nevada. Pour une mise à niveau complète du système, le capteur Proximitor® doit également être remplacé par la version 3300 XL NSv.

Quel est le réglage d'écartement recommandé pour cette sonde ?

Lorsqu'il est utilisé avec un capteur 3300 XL NSv Proximitor® et un câble d'extension approprié, le réglage d'écart recommandé est de 1,0 mm (40 mils), ce qui positionne la sonde au centre de sa plage linéaire de 1,5 mm (60 mils).

Quelle est la longueur d'engagement maximale du filetage pour une sonde 1/4-28 ?

La longueur d'engagement maximale recommandée du filetage est de 0,375 pouce (1,5 fois le diamètre nominal du filetage). Un dépassement de cette valeur peut entraîner un blocage lors de l'installation.
