24701-34-05-20-018-03-02 Ensemble boîtier de sonde de proximité Bently Nevada

Pour obtenir un devis, veuillez contacter Frida ci-dessous.

Téléphone/WhatsApp : +86 15359408275 E-mail:ventes5@mooreplc.com

Ensemble boîtier de sonde de proximité

24701-34-05-20-018-03-02:

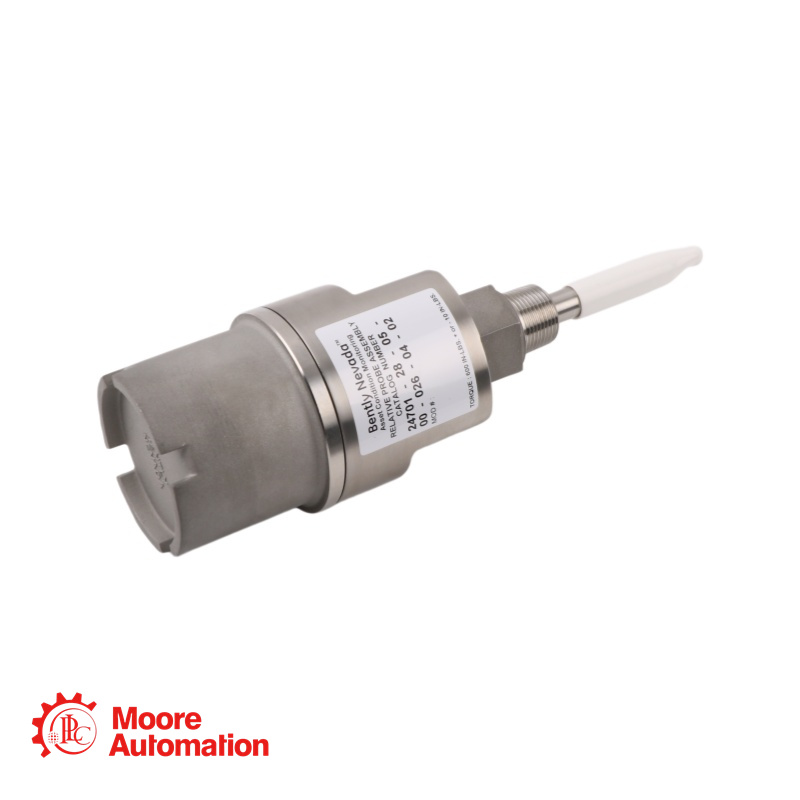

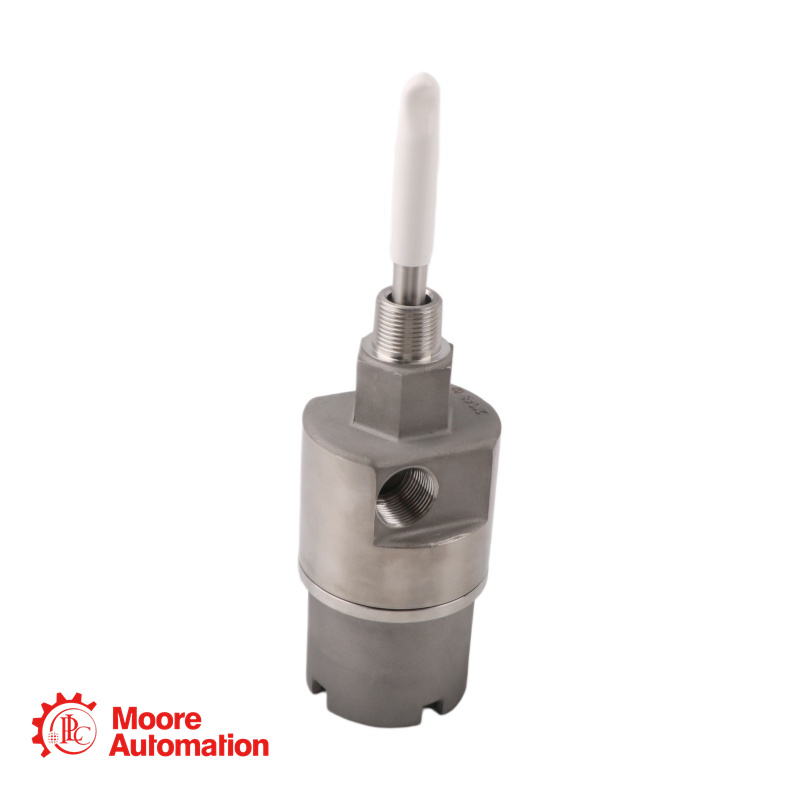

Il s'agit d'un boîtier de sonde de proximité 24701 fabriqué par Bently Nevada (Baker Hughes). Ce boîtier entièrement métallique est composé d'un corps en acier inoxydable 303 et d'un manchon en acier inoxydable 304. Il comprend une sonde de proximité 3300 XL de 8 mm préinstallée (avec protection du connecteur) et un câble de 0,5 mètre.

Paramètres - 24701-34-05-20-018-03-02

Type de sonde : 3300 XL 8 mm (montage inversé, avec protection du connecteur)
Longueur du câble de la sonde : 0,5 mètre
Pénétration de la sonde (longueur du manchon) : 3,0 pouces (76,2 mm)
Filetage de montage : 3/4-14 NPT (Usiné pour 5 à 7 filets complets pour une rigidité accrue)
Matériau du boîtier : acier inoxydable 303 (corps), acier inoxydable 304 (manchon)

Domaines d'application - 24701-34-05-20-018-03-02

Surveillance des vibrations radiales : turbines à vapeur, turbines à gaz, compresseurs centrifuges, pompes et générateurs.
Mesure du phaseur (référence de phase/vitesse)
Conformité industrielle et environnement : Systèmes de protection des machines dans les industries pétrolières et gazières, pétrochimiques et de production d’énergie.

Mises en garde importantes - 24701-34-05-20-018-03-02

Statut antidéflagrant : CRITIQUE. Selon la page 8 de la fiche technique : « Bien que des raccords antidéflagrants soient disponibles… seules les versions CA du boîtier sont homologuées comme antidéflagrantes par la CSA lorsqu’elles sont commandées avec les options E:00, E:01, E:02 ou E:04. »
Ce modèle utilise EE = 03 (pince d'étanchéité du câble).
Résultat : Ce modèle n’est PAS antidéflagrant car le presse-étoupe interrompt l’étanchéité du passage de flamme requise pour les zones de classe I, division 1. Il convient uniquement aux câblages à usage général ou à sécurité intrinsèque (SI).
Effets de la vue latérale de la sonde : La pénétration effective de la sonde est de 1,8 pouces.
Support de manche : Longueur totale de 3,8 pouces (< 12 pouces). Aucun support de manche supplémentaire n'est requis.
