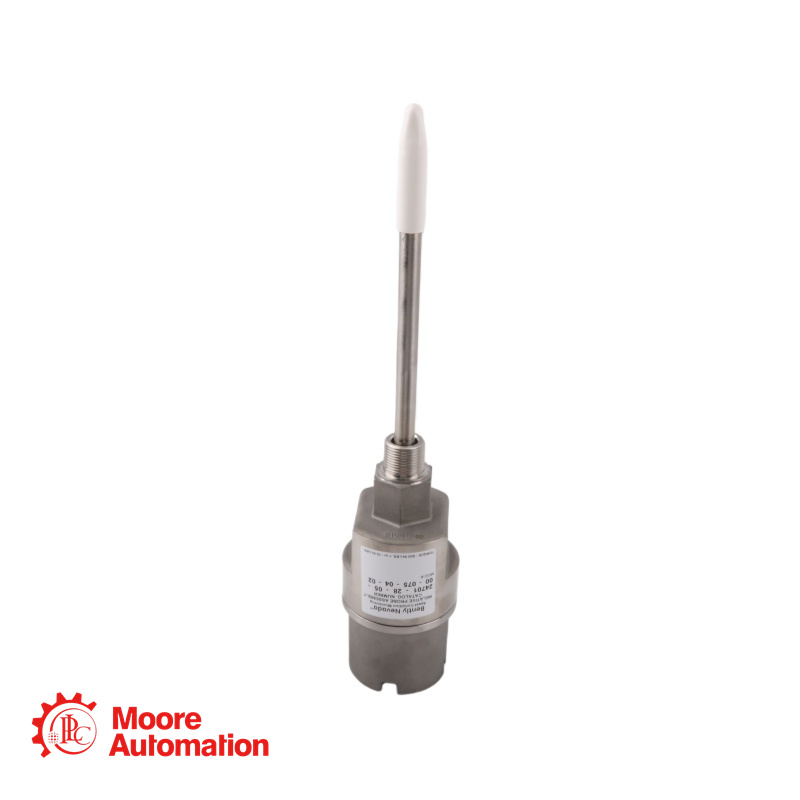

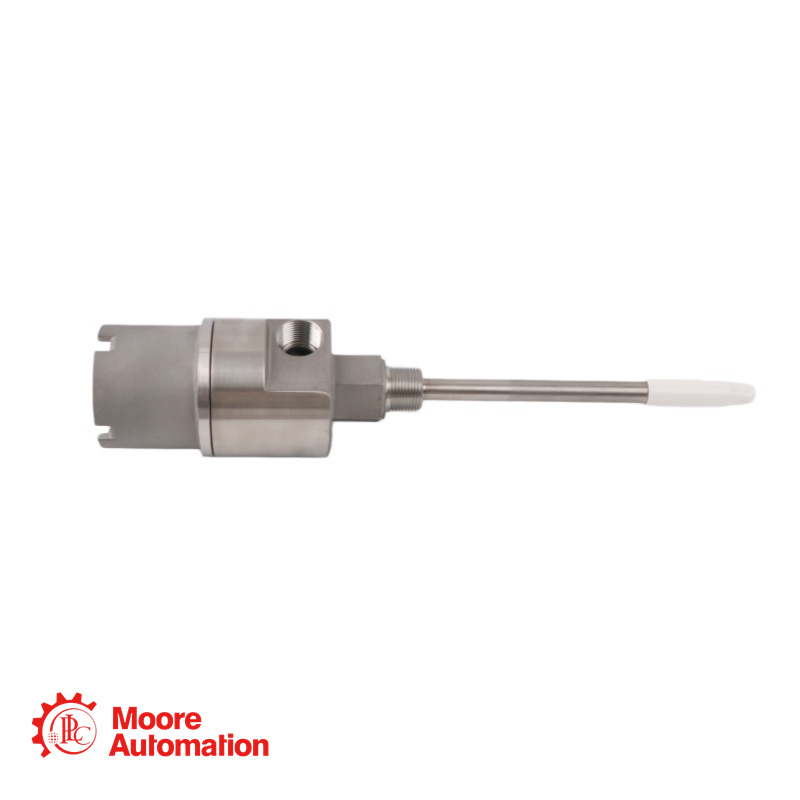

24701-28-10-00-040-00-02 Boîtier de sonde de proximité – Bentley Nevada

Paramètre

Spécification

Numéro de modèle

24701-28-10-00-040-00-02

Marque / Série

Bently Nevadaun ensemble de boîtier de sonde de proximité 24701

Matériau du boîtier

acier inoxydable 303corps avec manchon en acier inoxydable 304

Option de sonde (A)

28 – Sonde 3300 XL 8 mm avec homologations pour zones dangereuses sélectionnables

Longueur du câble de la sonde (B)

10 – 1,0 mètre (39 pouces)

Adaptateur d'entretoise (C)

00 – Pas d'adaptateur d'entretoise (montage direct)

Pénétration de la sonde (D)

040 – 4,0 pouces (102 mm) (minimum : 1,0 pouce, commandé par incréments de 0,1 pouce)

Option de raccords (E)

00 – Sans accessoires (deux bouchons et deux rondelles)

Filetage de montage (F)

02 – 3/4-14 NPT

Poids du boîtier

1,8 kg (4,1 lb) typique sans accessoires

Indice de protection du boîtier

CSA Type 4; antidéflagrant pour zones dangereuses

Température de fonctionnement

-50°C à +80°C (T4) / -50°C à +40°C (T5)

Conformité

Conforme aux normes RoHS et API 670

Que représente la référence 24701-28-10-00-040-00-02 ?

Il s'agit d'un boîtier en acier inoxydable 24701. Chaque segment correspond à une option spécifique :
24701 : Modèle de base – corps en acier inoxydable avec manchon en acier inoxydable 304
28 : Option de sonde – Sonde 3300 XL 8 mm avec homologations pour zones dangereuses sélectionnables
10 : Longueur du câble de la sonde – 1,0 mètre (39 pouces)
00 : Adaptateur d’entretoise (C) – aucun (montage direct)
040 : Pénétration de la sonde (D) – 4,0 pouces (102 mm)
00 : Option de fixation – sans fixation (deux bouchons et deux rondelles fournis)

02 : Filetage de montage – 3/4-14 NPT

Ce boîtier est-il antidéflagrant ?

Oui. Le boîtier 24701, utilisé avec les raccords antidéflagrants appropriés (options E:01, E:02 ou E:04) et un câblage certifié, est homologué CSA comme antidéflagrant pour les emplacements dangereux de classe I, division 1 et 2. Ce modèle spécifique (E:00) est livré sans raccords, permettant ainsi à l'utilisateur d'ajouter ses propres raccords certifiés afin de garantir son intégrité antidéflagrante.

Quelle est la pénétration maximale de la sonde (C + D) pour ce boîtier avec un câble de sonde de 1,0 mètre ?

Pour une longueur de câble de sonde de 1,0 mètre (configuration de ce modèle), la dimension combinée maximale C + D est de 742 mm (29,2 pouces). Ce modèle ne comportant pas d'adaptateur d'écartement (C=00), la profondeur de pénétration effective est de 102 mm (4,0 pouces), ce qui reste largement dans la plage de fonctionnement sécuritaire. Si la pénétration dépasse 305 mm (12 pouces), l'utilisation d'un manchon de support supplémentaire est recommandée.

Quels raccords de conduit sont nécessaires pour une installation antidéflagrante ?

Pour une installation antidéflagrante certifiée CSA, vous devez utiliser des raccords qui préservent l'intégrité antidéflagrante de l'enceinte. Voici quelques options :
E:01 – Un raccord antidéflagrant 3/4-14 NPT + un bouchon
E:02 – Deux raccords antidéflagrants 3/4-14 NPT
E:04 – Un seul bouchon 3/4-14 NPT (pour les installations utilisant un conduit étanche)
Ce modèle (E:00) est fourni sans raccords et nécessite que l'utilisateur fournisse les raccords certifiés appropriés.

Ce boîtier est-il compatible avec les sondes 3300 XL NSv ou 3300 XL de 11 mm ?

Oui. Le boîtier 24701 accepte différents types de sondes. Les options A : 26, 27, 31 et 32 ​​sont destinées aux sondes NSv 3300 XL ; les options A : 29, 30, 35 et 36 sont destinées aux sondes 3300 XL de 11 mm. Ce modèle utilise l’option 28, qui spécifie une sonde 3300 XL de 8 mm avec homologations sélectionnables.
