24701-28-05-20-040-03-02 Aperçu

Numéro de pièce	24701-28-05-20-040-03-02
Type de produit	ensemble de boîtier de sonde en acier inoxydable
Famille de produits	24701 Ensemble de boîtier de sonde en acier inoxydable
Statut	Neuf d'origine sous scellé d'usine
Garantie	1 an après la livraison des marchandises

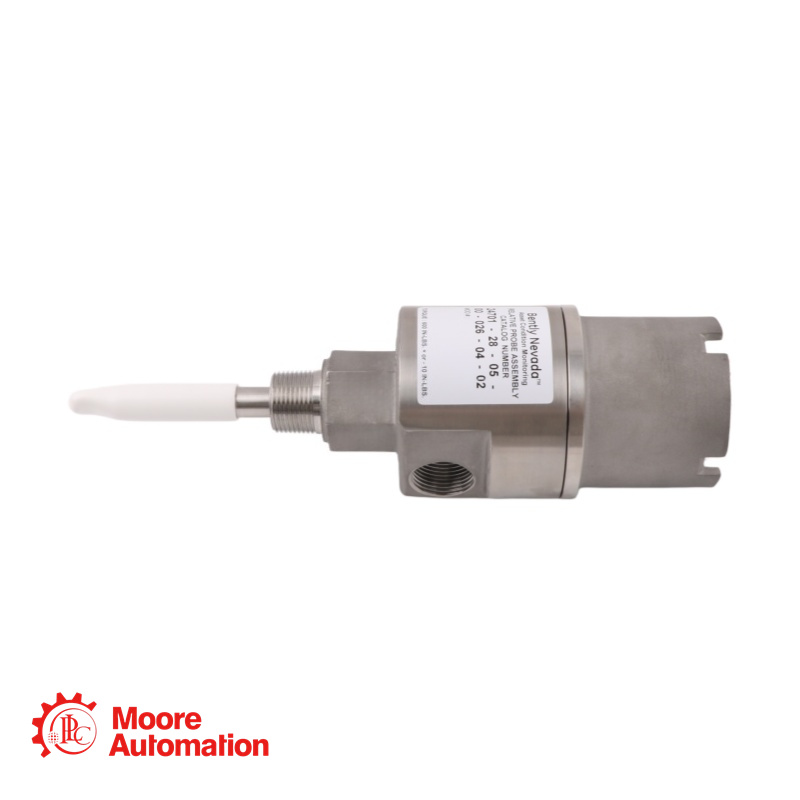

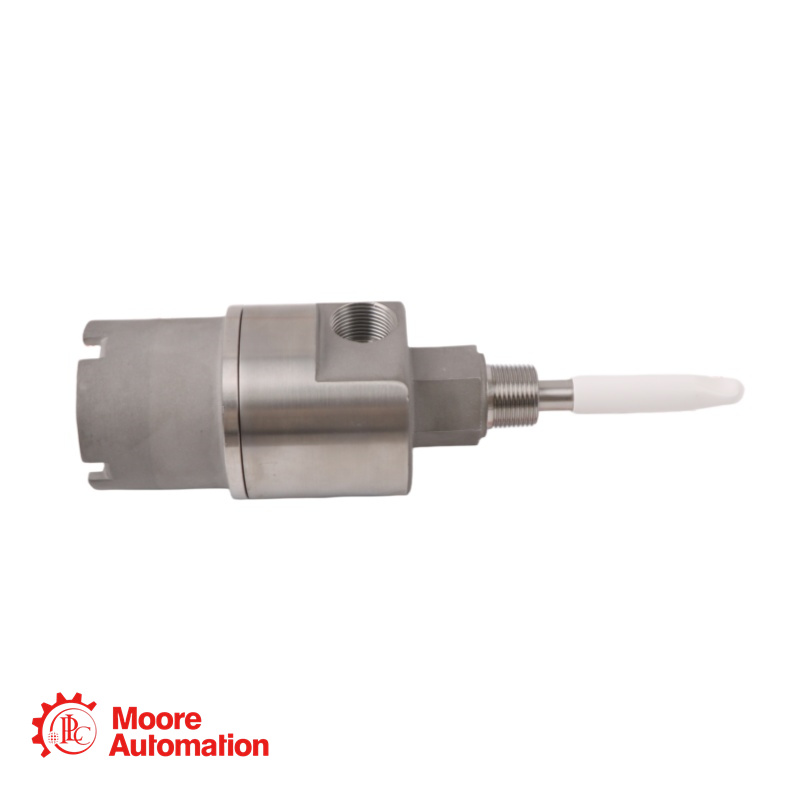

Le 24701-28-05-20-040-03-02 Il s'agit d'un boîtier de sonde de proximité en acier inoxydable conçu pour le montage externe de sondes de proximité dans des environnements industriels dangereux et corrosifs.

24701-28-05-20-040-03-02 Paramètres

24701-AA-BB-CC-DDD-EE-FF: 24701-28-05-20-040-03-02
A : Sonde avec connecteur	28 : 3300 XL 8 mm, avec option d'homologation
B : Longueur du câble de la sonde	05: 1,0 m (39 po)
C : Adaptateur d'entretoise	20 : 20 pouces (0,5 m)
D : Pénétration de la sonde	040:4.0 dans
E : Raccords	03 : Un bouchon 3/4-14 NPT Un réducteur NPT 3/4-14 vers 1/2-14 Un serre-câble avec œillets pour les tailles de câble suivantes : • 1/8 à 3/16 pouces • 1/4 à 5/16 pouces • 5/16 à 3/8 pouces
F : Filetage de montage	02 : 3/4-14 NPT

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－

Matériau du boîtier : Corps en aluminium avec manchon en acier inoxydable 304
Plage de températures (boîtier) : -51 °C à +177 °C (-60 °F à +351 °F) en fonctionnement et en stockage
Limite de température de la sonde : fonctionnement de -34 °C à +177 °C (-30 °F à +351 °F)

FAQ sur 24701-28-05-20-040-03-02

1. Quelle est la différence entre les boîtiers 21000 et 24701 ?

La principale différence réside dans le matériau. Le modèle 24701 est en acier inoxydable (corps 303, manchon 304), tandis que le modèle 21000 possède un corps en aluminium et un manchon en acier inoxydable. Le modèle 24701 est généralement privilégié pour les applications exigeant une résistance à la corrosion supérieure.

2. Que signifie l'option « 28 » pour la sonde ?

L'option « 28 » spécifie une sonde 3300 XL de 8 mm avec des homologations pour zones dangereuses sélectionnables. Cela signifie que la sonde elle-même est certifiée pour une utilisation en zones dangereuses et possède de multiples homologations, notamment CSA, ATEX et IECEx pour les applications à sécurité intrinsèque (ia) et non incendiaires (nA/ec).

3. Quelles sont les dimensions « C » (adaptateur déporté) et « D » (pénétration de la sonde) ?

La dimension C (5,1 cm) correspond à la longueur de l'adaptateur d'écartement qui éloigne le boîtier de la surface de la machine. La dimension D (6,1 cm) correspond à la profondeur de pénétration du manchon de la sonde dans la machine. Ensemble (C + D = 11,2 cm au total), ces dimensions déterminent la position totale de l'extrémité de la sonde par rapport à la cible.

4. Ce boîtier est-il certifié pour une utilisation en zones dangereuses ?

Oui, le boîtier 24701 est certifié CSA pour les applications antidéflagrantes en Amérique du Nord. Il est conforme aux normes de classe I, divisions 1 et 2, groupes C et D, et de classe II, divisions 1 et 2, groupes E, F et G. Il présente des indices de température T5 et T4 selon la température ambiante.

5. Quelle est la longueur totale de pénétration de la sonde (C + D) pour cet assemblage ?

La longueur totale de pénétration de la sonde est de C + D = 2,0 + 2,4 = 4,4 pouces (112 mm). Ceci est largement inférieur aux limites standard pour un câble de sonde de 0,5 mètre.

6.À quoi sert l'option de raccords « 03 » ?

L'option « 03 » propose un ensemble complet de raccords pour conduits, comprenant un bouchon, un réducteur (3/4-14 NPT vers 1/2-14 NPT) et un serre-câble avec œillets. Cet ensemble permet des connexions de conduit flexibles et une étanchéité optimale du point d'entrée du câble, préservant ainsi l'intégrité environnementale du boîtier.
