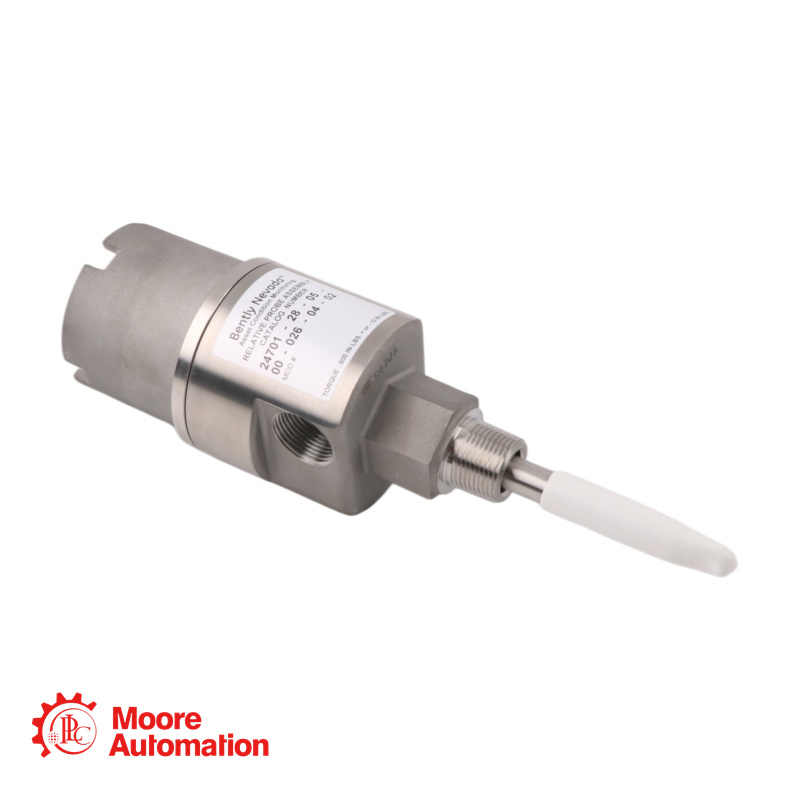

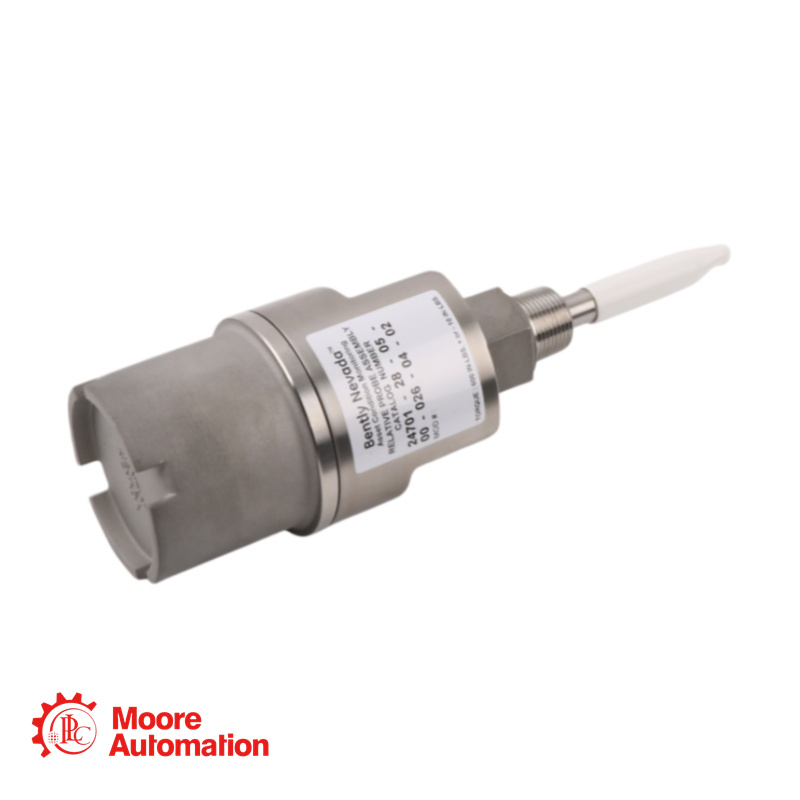

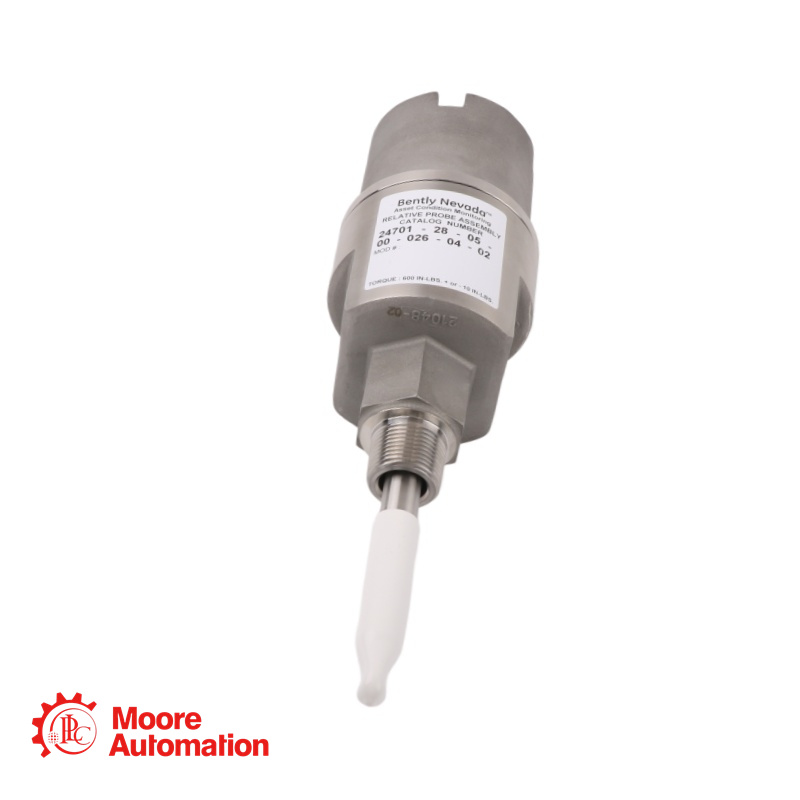

24701-28-05-05-105-03-02 Boîtier de sonde de proximité – Bentley Nevada

Paramètre

Spécification

Numéro de modèle

24701-28-05-05-105-03-02

Marque / Série

Ensemble de boîtier de sonde de proximité Bentley Nevada 24701

Matériau du boîtier

acier inoxydable 303 corps avec manchon en acier inoxydable 304

Option de sonde (A)

28 – Sonde 3300 XL 8 mm avec homologations pour zones dangereuses sélectionnables

Longueur du câble de la sonde (B)

05 – 0,5 mètre (20 pouces)

Adaptateur d'entretoise (C)

05 – 2,5 pouces (64 mm) *(minimum : 1,5 po / maximum : 7,5 po, commandés par incréments de 0,5 po)*

Pénétration de la sonde (D)

105 – 10,5 pouces (267 mm) (minimum : 1,0 pouce, commandé par incréments de 0,1 pouce)

Option de raccords (E)

03 – Un bouchon 3/4-14 NPT + un réducteur 3/4-14 vers 1/2-14 NPT + un serre-câble

Filetage de montage (F)

02 – 3/4-14 NPT (requis lorsque l'adaptateur d'entretoise est commandé)

Poids du boîtier

1,8 kg (4,1 lb) typique sans accessoires

Indice de protection du boîtier

CSA Type 4; antidéflagrant pour zones dangereuses

Température de fonctionnement

-50°C à +80°C (T4) / -50°C à +40°C (T5)

Que représente la référence 24701-28-05-05-105-03-02 ?

Il s'agit d'un boîtier en acier inoxydable 24701. Chaque segment correspond à une option spécifique :
24701 : Modèle de base – corps en acier inoxydable avec manchon en acier inoxydable 304
28 : Option de sonde – Sonde 3300 XL 8 mm avec homologations pour zones dangereuses sélectionnables
05 : Longueur du câble de la sonde – 0,5 mètre (20 pouces)
05 : Adaptateur d'entretoise (C) – 2,5 pouces (64 mm)
105 : Pénétration de la sonde (D) – 10,5 pouces (267 mm)
03 : Option de raccords – Bouchon 3/4-14 NPT + réducteur vers 1/2-14 NPT + serre-câble
02 : Filetage de montage – 3/4-14 NPT

Quelle est la différence entre les séries de boîtiers 24701 et 21000 ?

La principale différence réside dans le matériau. Le modèle 24701 est doté d'un corps en acier inoxydable 303, offrant une résistance supérieure à la corrosion pour les environnements chimiques agressifs, marins et offshore. Le modèle 21000, quant à lui, possède un corps en aluminium, plus léger et adapté aux applications générales. Les deux modèles sont disponibles avec une certification antidéflagrante.

Ce boîtier est-il antidéflagrant ?

Oui, commandé avec des raccords antidéflagrants (E:01, E:02 ou E:04) et le boîtier certifié CA, il est homologué CSA comme antidéflagrant pour les emplacements dangereux de classe I, division 1 et 2. Le modèle spécifique 24701-28-05-05-105-03-02 comprend l'option de raccords 03, compatible avec les installations antidéflagrantes lorsqu'elle est associée à la certification appropriée.

Quelle est la pénétration maximale de la sonde (C + D) pour ce boîtier ?

Pour une longueur de câble de sonde de 0,5 mètre (configuration de ce modèle), la dimension combinée maximale C + D est de 343 mm (13,5 pouces). Si la pénétration requise dépasse 305 mm (12 pouces), un support de gaine supplémentaire (tel que la référence 37948-01) est recommandé pour éviter la résonance.

Ce boîtier est-il compatible avec les sondes 3300 XL NSv ou 3300 XL de 11 mm ?

Oui. Le boîtier 24701 accepte différents types de sondes. Les options A : 26, 27, 31 et 32 ​​sont destinées aux sondes NSv 3300 XL ; les options A : 29, 30, 35 et 36 sont destinées aux sondes 3300 XL de 11 mm. L’option spécifique « 28 » de ce modèle indique une sonde 3300 XL de 8 mm avec homologations sélectionnables.
