Description - Assemblage du boîtier

21000-28-05-00-077-03-02

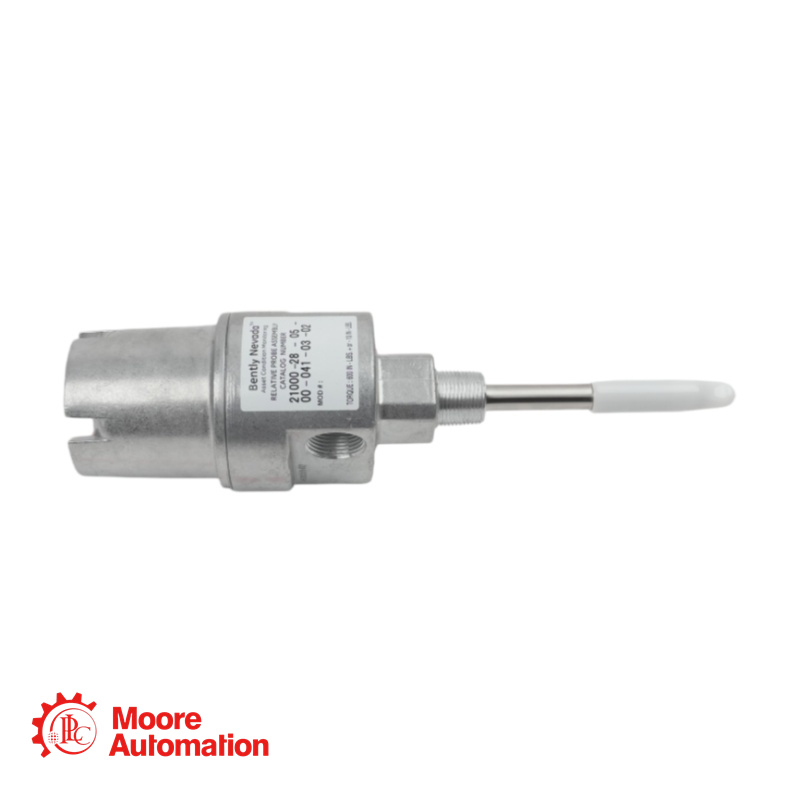

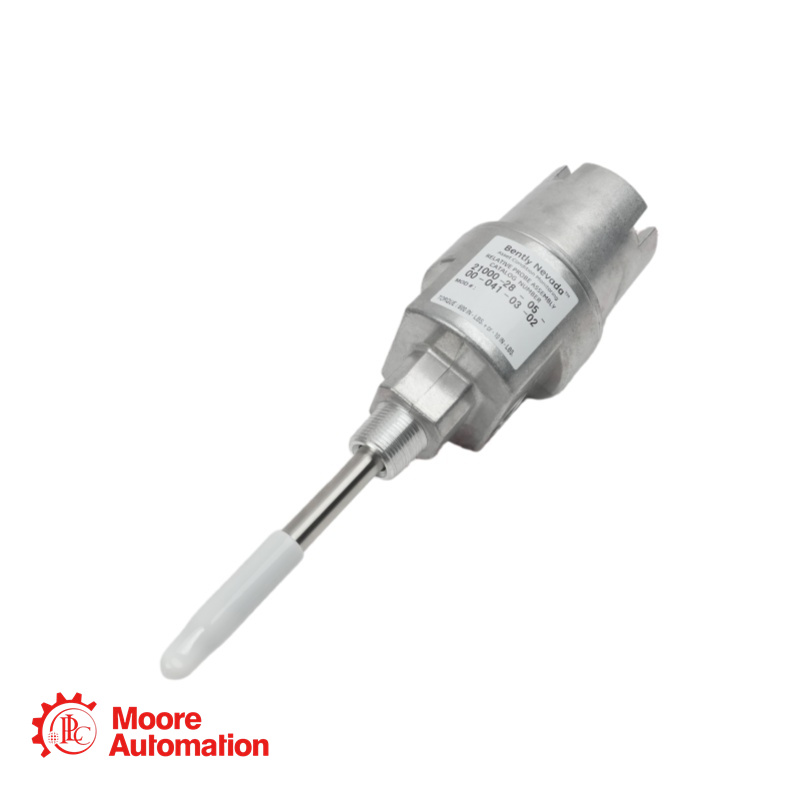

Boîtier de sonde en aluminium Bently Nevada série 21000, pré-assemblé avec une sonde à montage inversé 3300 XL de 8 mm (homologations multiples) et un câble de 0,5 m. Cet ensemble offre un boîtier robuste et étanche (type 4) pour le montage externe de capteurs de vibrations/position sur les carters de machines. Conçu pour une pénétration de sonde de 132 mm (5,2 pouces) avec un filetage de montage 3/4-14 NPT pour une insertion directe dans le carter. Comprend un kit de raccords pour conduit (option 03) permettant le raccordement d'un câble blindé ou d'un conduit flexible.

Paramètre - Assemblage du boîtier

21000-28-05-00-077-03-02

Modèle de boîtier : 21000 (Corps en aluminium, manchon en acier inoxydable 304)
Type de sonde : 3300 XL 8 mm Montage inversé (Option 28 : avec homologations pour zones dangereuses sélectionnables)
Longueur du câble : 0,5 mètre (20 pouces)
Adaptateur d'entretoise : Aucun (montage encastré)
Pénétration de la sonde : 5,2 pouces (132 mm)
Accessoires : Option 03 : Bouchon NPT 3/4", réducteur 3/4" à 1/2", serre-câble (pour câble de 1/8" à 3/8" de diamètre extérieur)
Filetage de montage : 3/4-14 NPT (mâle, engagement du filetage prolongé pour une meilleure rigidité)
Matériau (corps) : Aluminium
Matériau (manchon) : acier inoxydable 304
Température de fonctionnement : -51 °C à +177 °C (-60 °F à +351 °F)

FAQ - Assemblage du boîtier

21000-28-05-00-077-03-02

Q : Quelle est la dimension exacte entre la bride du boîtier et l'extrémité de la sonde ?
A : La dimension « D » indique la profondeur de pénétration du manchon de la sonde : 132 mm (5,2 pouces). Notez que la pointe de la sonde dépasse d’environ 5 mm (0,2 pouce) l’extrémité du manchon. La distance totale entre la bride de base du boîtier et la cible (en supposant un jeu nominal) est d’environ 139 mm (5,45 pouces). Consultez la page 18 de la fiche technique pour l’extension de pointe XL de 8 mm.

Q : Ce logement est-il antidéflagrant ?
A : Le boîtier de base 21000 est mécaniquement identique au CA21000. Il est homologué comme boîtier de type 4 selon la norme CSA. Toutefois, pour obtenir la certification antidéflagrante complète de classe I division 1 mentionnée à la page 4, l'ensemble doit porter le préfixe CA (CA21000). Si l'application exige une conformité stricte à la division 1/zone 1 pour le boîtier, veuillez vérifier si l'étiquette CSA est requise. La sonde interne est intrinsèquement sûre lorsqu'elle est connectée à une barrière approuvée.

Q : La pénétration de 5,2 pouces nécessite-t-elle un support interne ?
R : Non. Les manchons de plus de 304 mm (12 pouces) nécessitent un support supplémentaire (pièce 37948-01) pour éviter la résonance. Avec une longueur de 132 mm (5,2 pouces), cet ensemble est largement en deçà de la longueur de fonctionnement sécuritaire sans support.

Q : Quel câble convient à la poignée « Option 03 » incluse ?
A : Le kit comprend un jeu de passe-câbles multi-gammes. Il est conçu pour assurer l'étanchéité sur les câbles d'extension standard Bently Nevada dont le diamètre extérieur est compris entre 1/8" et 3/8" (3,2 mm à 9,5 mm).
